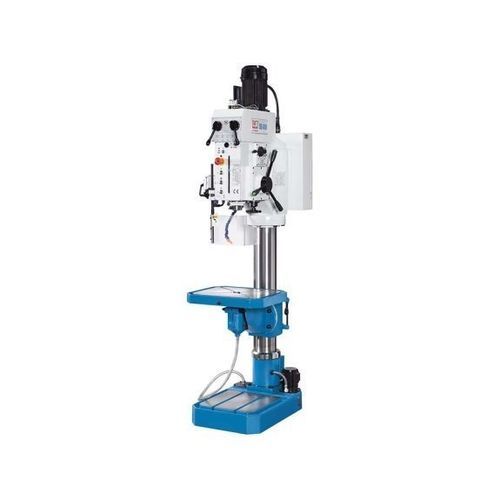

Máquina de furação vertical SSB 40 Xn

de colunacom mesa giratóriapara aço

Visão geral
A série SSB Xn de furadeiras de coluna foi projetada para oficinas, tanto para reparo quanto para produção. Coluna de parede espessa, caixas de engrenagens robustas e acionamentos potentes garantem estabilidade para usinar peças pequenas e conjuntos grandes e pesados. Solução comprovada há mais de 20 anos.

Destaques

• Mesa inclinável e giratória para furações anguladas
• Avanço de perfuração automático com embreagem eletromagnética
• Três velocidades de avanço do fuso para flexibilidade do processo
• Sistema de refrigeração integrado com bomba
• Luz de trabalho LED e função de ejeção da ferramenta no fuso

Estrutura da máquina

• Construção rígida com coluna de parede espessa e grande garganta (340 mm)
• Mesa com rotação ±45° e ajuste de altura por manivela
• Ranhuras em T cruzadas para múltiplas possibilidades de fixação
• Rotação e inclinação da mesa facilitam o alinhamento de peças e dispositivos de fixação
• Canal central de refrigeração e reservatório na base permitem rotações além de 360° e oferecem área de apoio mecanizada

Eixo e fuso

• Transmissão principal em 12 velocidades com motor de 1,5 kW para ampla faixa de rotações finamente segmentada (75–2.020 rpm)
• Câmbio de avanço em 3 velocidades em banho de óleo; botão de comando para ligar/desligar rapidamente o avanço automático
• Display digital de rotação no painel e grande escala de curso do fuso com batente de profundidade ajustável
• Função de rosqueamento com inversão automática do fuso ao alcançar a profundidade definida
• Bomba de refrigerante integrada e luz LED incluídas
• Ejeção de ferramenta do fuso para trocas rápidas sem ferramentas

Dados técnicos - Área de trabalho (mesa)
Capacidade de furação: 40 mm
Capacidade de roscagem, aço: M24
Área da mesa: 540 mm x 440 mm
Curso da mesa (manual): 550 mm
Curso do fuso: 190 mm
Faixa de inclinação da mesa (máx.): ±45°
Distância ponta do fuso - superfície da mesa: 610 mm
Distância ponta do fuso - base: 1.195 mm
Garganta: 340 mm
Diâmetro da coluna: 140 mm
Capacidade de carga da mesa: 150 kg

Dados técnicos - Cabeçote
Fixação do fuso: 4 MT
Faixa de velocidade: 75 1/min - 2.020 1/min

Dados técnicos - Avanço
Avanços do fuso: 0,12; 0,24; 0,4 mm/rot

Dados técnicos - Potência
Potência do motor principal: 1,5 kW

Dados técnicos - Dimensões e pesos
Dimensões (C x L x A): 0,95 m x 0,61 m x 2,23 m
Peso: 550 kg

Equipamento padrão / Observações

• Mesa inclinável e giratória com ajuste de altura por manivela
• Avanço automático com embreagem eletromagnética e três avanços do fuso
• Sistema de refrigeração integrado e bomba
• Luz de trabalho LED e ejeção de ferramenta no fuso
• Conjunto de ferramentas operacionais e opções de acessórios (função de rosqueamento, protetor, lâmpada LED, manual, etc.)

Especificações

• Modelo: SSB 40 Xn
• Série: SSB Xn (furadeiras de coluna universais)
• Capacidade de furação: 40 mm (máx)
• Capacidade de roscagem (aço): M24
• Área da mesa: 540 x 440 mm
• Curso mesa (manual): 550 mm
• Curso do fuso: 190 mm
• Diâmetro da coluna: 140 mm
• Fixação do fuso: 4 MT
• Faixa de velocidade: 75 - 2.020 1/min
• Potência motor principal: 1,5 kW
• Avanços do fuso: 0,12 / 0,24 / 0,4 mm/rot
• Inclinação mesa: ±45°
• Capacidade mesa: 150 kg
• Dimensões: 0,95 m x 0,61 m x 2,23 m
• Peso: 550 kg
