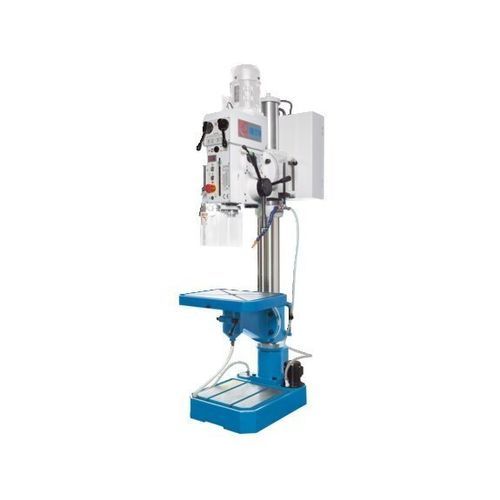

Máquina de furação de coluna SSB 32 Xn

de 2 eixospara açoelétrica

Visão geral do produto
A furadeira de coluna SSB 32 Xn foi projetada para trabalhos de oficina em reparo e produção. Apresenta coluna de parede grossa, transmissão em múltiplas relações para o fuso e engrenagens de avanço. A ampla área de trabalho e a mesa universal permitem usinar peças pequenas e também componentes grandes e pesados.

Destaques

• Mesa giratória para perfurações anguladas (±45°)
• Avanço automático com três velocidades
• Mesa de trabalho com 2 eixos de rotação para flexibilidade de fixação
• Sistema de refrigeração integrado e reservatório na base
• Indicador digital de rotação e iluminação LED

Estrutura da máquina

• Coluna de parede grossa com grande vão para alcance estendido
• Altura da mesa ajustável por manivela; mesa gira 45° para cada lado
• Ranhuras em T dispostas em cruz para variadas possibilidades de fixação
• Funções de giro e rotação da mesa facilitam o alinhamento de peças e dispositivos de fixação
• Canal central de fluido de corte permite rotações contínuas além de 360°

Fuso e castelo

• Transmissão principal de 12 velocidades para ampla faixa de rotações
• Componentes elétricos Schneider
• Leitura digital da rotação atual no painel
• Engrenagem de avanço de 3 velocidades em banho de óleo, fácil de acionar
• Botão no volante para ligar/desligar o avanço automático via embreagem eletromagnética
• Curso do castelo visível; batente de profundidade e modo de roscamento com inversão automática
• Expulsão sem ferramenta no castelo para trocas rápidas
• Bomba de refrigeração integrada e iluminação LED incluídas

Especificações técnicas (resumo)
Área de trabalho:
Capacidade de perfuração: 32 mm
Capacidade de rosca, aço: M 20
Área da mesa: 500 mm x 420 mm
Deslocamento manual da mesa: 490 mm
Curso do castelo: 160 mm
Faixa de rotação da mesa (máx.): ± 45°
Distância nariz do fuso - mesa: 630 mm
Distância nariz do fuso - base: 1.185 mm
Avanço: 320 mm
Diâmetro da coluna: 120 mm
Faixa de inclinação da cabeça: ± 50°
Capacidade de carga da mesa: 100 kg

Cabeçote:
Montagem do fuso: 4 MT
Faixa de velocidades: 125 1/min - 3.030 1/min

Avanço:
Avanços do castelo: 0,1 / 0,2 / 0,3 mm/volta

Potência:
Potência do motor principal: 1,2 kW

Medidas e peso:
Dimensões (C x L x A): 0,84 m x 0,5 m x 1,96 m
Peso: 540 kg

Características / especificações

• Modelo: SSB 32 Xn
• Capacidade de perfuração: 32 mm
• Rosqueamento em aço: M 20
• Área da mesa: 500 x 420 mm, giratória ±45°
• Deslocamento da mesa: 490 mm
• Curso do castelo: 160 mm
• Avanços: 0,1 / 0,2 / 0,3 mm/volta
• Montagem do fuso: 4 MT; velocidades 125–3.030 1/min
• Motor principal: 1,2 kW
• Dimensões: 0,84 x 0,5 x 1,96 m; Peso: 540 kg
