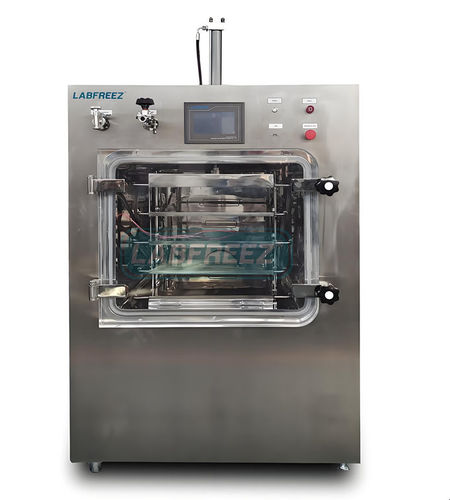

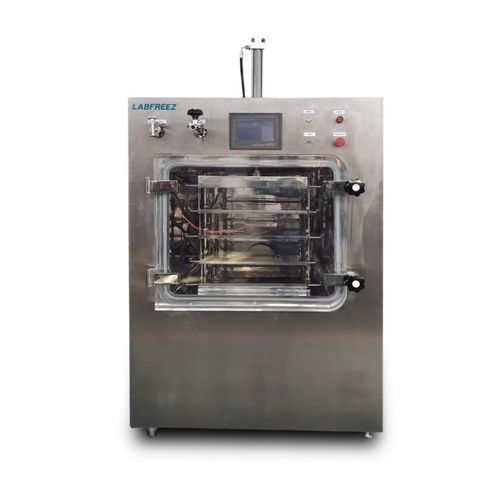

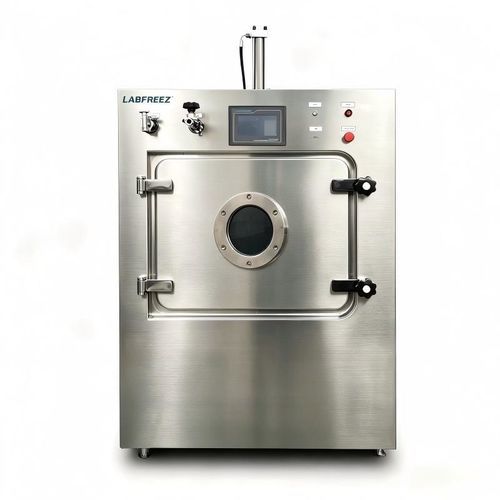

Liofilizador de processo FD-100F-TP

pilotopara a indústria alimentíciapara a indústria farmacêutica

Descrição curta

• Liofilizador para vacinas com câmara de secagem de tipo retangular
• Pré-congelamento e secagem na mesma câmara sem transferência
• Área de prateleiras 1,15 m2, 10–15 kg/lote, capacidade de remoção de gelo 15 kg/24h
• Método de controlo de temperatura por circulação de óleo térmico de alta precisão
• Operação automática + manual, controlo remoto por computador (opcional)
• Compressor, bomba de circulação e manómetro de marcas conhecidas de origem França
• Arrefecimento por ar, não necessita de fonte externa de água de arrefecimento
• adequado para frascos de vacina, medicamentos, IVD, microplacas, polipeptídeos, probióticos, amostras biológicas, alimentos
• CE/ISO9001, conforme ao padrão GMP, design wall-cross para sala limpa

Características — Câmara

• Câmara de secagem retangular, suporta pré-congelamento e secagem na mesma câmara sem transferência manual
• Câmara de secagem e prateleiras em SS304 polido (SS316 opcional para peças de contacto), porta de observação em plexiglass de alta resistência, cantos interiores arredondados para limpeza fácil
• Rugosidade da parede interior ≤ 6 μm, planicidade das prateleiras ≤ ±0,5 mm/m para melhor desempenho de secagem
• Intervalo de temperatura das prateleiras: -50°C a +70°C ±1°C (balanceado); arrefecimento rápido de +20°C para -40°C em 60 min
• Tipo de aquecimento por circulação de óleo com controlo de alta precisão (adequado para médico/bio); opção com aquecimento elétrico disponível (adequado para alimentos)
• As prateleiras utilizam tensão de segurança com taxa de aquecimento controlável; prateleiras em aço inoxidável polido espelho testadas para rugosidade e planicidade para assegurar temperatura uniforme
• Tipo wall-cross disponível para cumprir normas GMP

Características — Condensador (armadilha fria)

• Condensador de grande capacidade, construção em SS304 (SS316 opcional para materiais corrosivos)
• Temperatura mínima do condensador até -85°C (máquina óleo de silicone), -60°C para máquina com aquecimento elétrico
• Arrefecimento rápido de +20°C para -40°C em 30 min
• Armadilha fria do tipo cilindro independente com porta em plexiglass; potente capacidade de remoção de gelo
• Tecnologia patenteada de desvio de gás para condensação uniforme e captura eficiente de gelo
• Aquecimento elétrico ao redor da câmara do condensador para descongelação/remoção de gelo eficaz

Características — Sistema de refrigeração

• Tecnologia de arrefecimento em duplo estágio para manutenção mais fácil
• Compressores herméticos de marcas famosas (ex.: Tecumseh, DANFOSS) para baixo ruído e forte capacidade de arrefecimento
• Controlador de pressão e válvula da marca Danfoss para alta estabilidade
• Operação arrefecida a ar sem necessidade de dispositivo adicional de arrefecimento
• Utiliza refrigerante ecológico sem CFC
• Trocador de calor de placas brasadas

Características — Sistema de circulação

• Bomba de circulação protegida GUNDFOS (Dinamarca) e componentes de aquecimento elétrico controlados por PID
• Fluido de circulação: óleo de silicone de baixa temperatura e baixa viscosidade
• Sistema de circulação aplicável às séries FD-10F-R, FD-20F, FD-30F-TP, FD-50F, FD-100F, FD-200F

Características — Sistema de controlo

• Controlo manual + automático flexível; configuração manual de processo e modos de produção por lote automáticos
• Controlo PLC com ecrã táctil gráfico 7" LCD (Siemens PLC + 10" touch opcional)
• Temperatura das prateleiras ajustável e controlável; adequada para processos piloto e de produção
• 32 programas, cada um com até 36 segmentos; curvas podem ser armazenadas e parâmetros modificados em tempo real
• Gravador incorporado; exportação USB de dados para análise; software FD-LYO e controlo por computador opcionais
• Função de calibração de sensores para garantir precisão de medição a longo prazo
• Exibição de alarmes em tempo real e consulta histórica de alarmes para diagnóstico e manutenção
• Níveis de utilizador e controlo por palavra-passe para operação e gestão descentralizada
• Controlo remoto WIFI via computador ou app móvel opcional

Características — Sistema de vácuo

• Bomba de vácuo de palhetas rotativas de dois estágios incluída (ajuste automático de vácuo e configurável)
• Vácuo final até 1 Pa (bombas de gama alta como LEYBOLD/ULVAC opcionais)
• Desempenho da bomba: atmosfera para 10 Pa em menos de 30 min
• Taxa de fuga do sistema < 10 Pa·L/sec

Características — Proteção de segurança

• Proteções abrangentes da máquina e intertravamentos lógicos do sistema elétrico
• Alarmes para vácuo, aquecimento e outras falhas do sistema
• Proteções ligar/desligar e salvaguardas do processo de sublimação
• Proteção do material durante a sublimação; corte de aquecimento se o vácuo for insuficiente
• Intertravamento condensador-vácuo para proteção operacional

Características — Outros

• Tipo normal adequado para produtos a granel (alimentos, fruta, medicina herbal, biomateriais)
• Tipo stoppering adequado para frascos com tampas; o stoppering evita contaminação secundária e reabsorção de humidade
• Válvula insuflável (água) com diafragma de segurança pode ser usada com fonte de gás inerte para inertização e extensão da vida útil
• Certificados CE / ISO9001 / ISO13485 / ISO14001 disponíveis; pode conformar-se com GMP conforme requisitos do cliente

Especificações (tabela)
Série FD-100F — Modelo: FD-100F-TP Design wall-cross
Tipo de aquecimento: Circulação de óleo de silicone
Área de secagem: 1,15 m2
Quantidade de prateleiras: 4+1 pcs
Faixa temp. prateleiras: -50°C ~ +70°C ±1°C
Diferença temp. prateleiras: ±1°C (balanceado)
Tamanho prateleiras: 480×600 mm
Tamanho bandejas: 475×595 mm
Quantidade bandejas: 4 pcs
Capacidade material carregado: 11 L
Espaço altura: 70 mm
Material da câmara: SS304 polido
Material das prateleiras: SS304 polido
Material das bandejas: SS304
Capacidade frascos (Ф22): 2460 pcs
Capacidade frascos (Ф16): 4788 pcs
Capacidade frascos (Ф12): 8624 pcs
Temp condensador: ≤ -85°C
Capacidade captura gelo: 15 Kg/24h
Descongelação: Aquecimento elétrico
Material condensador: SS304
Bomba de vácuo: Incluída
Vácuo final: ≤ 1 Pa
Vazão da bomba: 15 L/s
Estilo stoppering: Pressão hidráulica
Tipo de arrefecimento: Arrefecido a ar
Dimensões (mm): 1640×1105×1635 + 350
Tensão: 3p-380~400V/50Hz
Potência instalada: 7500 W
Peso: 1000 kg

Especificações técnicas

• Modelo: FD-100F-TP
• Tipo de aquecimento: Circulação de óleo de silicone
• Área de secagem: 1,15 m2
• Quantidade de prateleiras: 4+1 pcs
• Faixa de temperatura das prateleiras: -50°C a +70°C ±1°C
• Temp. condensador: ≤ -85°C
• Capacidade captura gelo: 15 kg / 24 h
• Vácuo final: ≤ 1 Pa
• Vazão da bomba: 15 L/s
• Exemplos de capacidade de frascos: Ф22 = 2460 pcs; Ф16 = 4788 pcs; Ф12 = 8624 pcs
• Tipo de arrefecimento: Arrefecido por ar
• Potência / Tensão: 7500 W / 3p-380~400V/50Hz
• Dimensões: 1640 × 1105 × 1635 + 350 mm
• Peso líquido: ~1000 kg
• Materiais: Câmara / prateleiras / bandejas SS304 (SS316 opcional)
