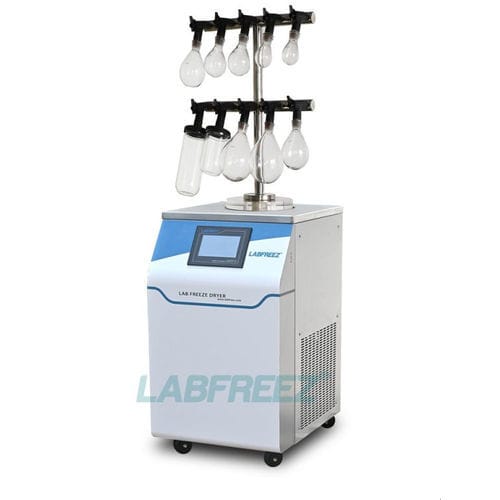

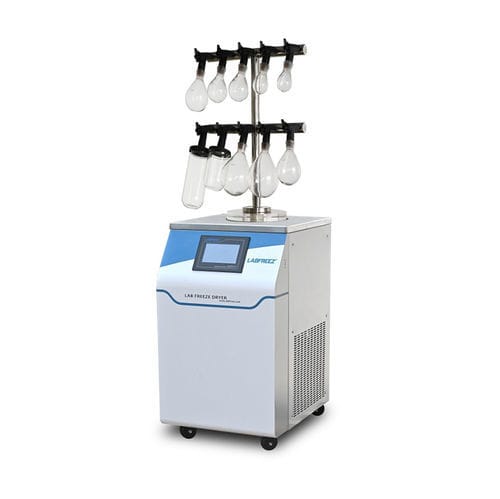

Liofilizador de laboratório FD-12-FT

de processopara a indústria alimentíciacom aquecimento elétrico

Descrição curta

• Compressores DANFOSS Secop (Alemanha)
• Tecnologia de refrigeração em dois estágios; refrigerantes LIVRES de CFC
• Ecrã tátil 7" com gestão gráfica Labfreez® FD
• Ecrã com curva de secagem, vácuo, temp. do condensador, tempo de execução e temp. ambiente
• Condensador padrão -55°C; -80°C e -110°C opcionais
• Programa opcional de aquecimento de prateleiras (receitas)
• Desgelo por aquecimento do condensador para remoção rápida do gelo
• Interface USB para exportação e impressão de dados
• Tipos de câmara disponíveis: FD-R, FD-MR, FD-TP, FD-MTP, FD-MT, FD-FT

Visão geral
A série FD-12 de liofilizadores de laboratório é projetada para a liofilização de amostras de laboratório e produção em pequenos lotes. As unidades combinam condensador e prateleiras em aço inoxidável, câmara de secagem transparente para observação e controlo por microprocessador com ecrã gráfico para monitorização e registo de curvas de secagem e parâmetros chave.

Características

• Controlo por microprocessador com ecrã tátil 7" mostrando curva de secagem, vácuo, temp. do condensador, tempo de execução e temp. ambiente
• Função de pré-congelação para preparação das amostras
• Grande capacidade frigorífica e baixo ruído com compressores DANFOSS (SECOP) e refrigerante LIVRE de CFC
• Condensador, suportes e prateleiras em aço inoxidável 304 para resistência à corrosão; prateleiras com altura ajustável
• Câmara de secagem transparente para observação visual do processo
• Design compacto de piso adequado a ambientes laboratoriais
• Opções de condensador: -55°C (padrão), -80°C ou -110°C dupla cascata para amostras com solventes (opcional)
• Desgelo elétrico para rápida preparação entre ciclos (opcional)
• Válvula de injeção de azoto disponível para inertização e operações de transferência
• Múltiplas configurações de câmara (normal, manifold, top-press, tipo T) para frascos, ampolas e frascos de fundo redondo
• Certificações CE / ISO 9001 / ISO 13485 / ISO 14001

Amostras comuns
Aplicações típicas incluem amostras biológicas, frascos, amostras alimentares, produtos biológicos em pequenos lotes e outros materiais adequados à liofilização; utilização em I&D, CQ e pequenas produções.

Descrição dos modelos (variantes série FD-12)
Variantes disponíveis: FD-12-R, FD-12-R-80, FD-12-R-110, FD-12-MR, FD-12-MR-80, FD-12-MR-110, FD-12-TP, FD-12-TP-80, FD-12-TP-110, FD-12-MTP, FD-12-MTP-80, FD-12-MTP-110, FD-12-FT, FD-12-FT-80, FD-12-FT-110, FD-12-MT, FD-12-MT-80, FD-12-MT-110 — cobrindo configurações normal, manifold, top-press, manifold-press e tipo T para frascos e ampolas.

Tabelas / linhas comparativas chave (representativo)
Tamanho da câmara de secagem (exemplos por variante)
Variantes FD-12: Ф260×430 / Ф260×465 / Ф260×490 / Ф260×540 / 430×480 (H×L)
Área total de prateleiras (m2)
Valores típicos: 0,08–0,12 m2 dependendo da variante
Tamanho das prateleiras / espaçamento / números
Exemplos: diâm. prateleira Ф200 ou Ф180 mm; espaçamento ~70 mm; tipicamente 3–4 prateleiras/trays dependendo do modelo
Capacidade de frascos (exemplos)
Frasco Ø12 mm: até ~920 un.; Ø16 mm: ~480 un.; Ø22 mm: ~260 un. (varia por modelo e configuração de bandeja)

Condensador & sistema de vácuo
Opções de temperatura do condensador: padrão -55°C; opcional -80°C ou -110°C dupla cascata. Exemplo de dimensão do cold trap: Ф215 × 140 mm; capacidade ~5 L. Capacidade de remoção de gelo: ~4 kg/24 h (típico). Arrefecimento a ar; vácuo final ≈1 Pa. Bomba de vácuo incluída (caudal típico ~2 L/s; modelo variável). Desgelo elétrico assegura rápida remoção do gelo.

Elétrico & mecânico
Potência instalada: ~970 W (algumas variantes até ~1300 W). Voltagem: 220 V/50 Hz ou 110 V/60 Hz (opcional). Dimensões do host exemplos: 580 × 500 × 720 mm (-55°C) ou 770 × 550 × 720 mm (-85°C). Dimensões da bomba de vácuo exemplo: 480 × 140 × 240 mm. Peso total dependente da variante (~90–130 kg típico).

Opcionais & acessórios (seleção)

• Condensador -80°C ou -110°C (opcional)
• RS232 & software PC para registo de dados
• Dispositivo de desgelo elétrico
• Refrigerantes alternativos (R404a, R502, R23, etc.)
• Filtro de névoa de óleo
• Aquecimento das prateleiras & controlo por receitas programáveis
• Bandejas adicionais, tampas de tambor de secagem removíveis, dispositivos de tampamento/selagem para frascos e ampolas
• Bombas de vácuo de maior desempenho (Leybold etc.)

Especificações técnicas

• Brand: Labfreez Instruments (FD-12 series)
• Model: FD-12-FT (variantes da família FD-12)
• Capacidade de remoção de gelo (típica): ~4 kg/24 h
• Capacidade cold trap: 5 L
• Opções temp. condensador: -55°C padrão; -80°C e -110°C opcionais
• Vácuo final: ~1 Pa
• Bomba de vácuo: incluída (caudal típico 2 L/s; depende do modelo)
• Área de prateleiras: ~0,08–0,12 m2 (dependente da variante)
• Prateleiras/trays: tip. 3–4 (dependente da variante)
• Capacidade de amostra (exemplo): 0,8–1,2 L (dependente da variante)
• Potência instalada: ~970 W (varia por variante; algumas até ~1300 W)
• Voltagem: 220 V/50 Hz ou 110 V/60 Hz (opcional)
• Dimensões host (exemplos): 580×500×720 mm (-55°C) ou 770×550×720 mm (-85°C)
• Materiais: condensador, prateleiras e suportes em aço inoxidável 304; câmara de secagem transparente
• Controlo: ecrã tátil 7", exibição gráfica da curva de secagem, exportação USB
• Certificações: CE, ISO 9001, ISO 13485, ISO 14001
