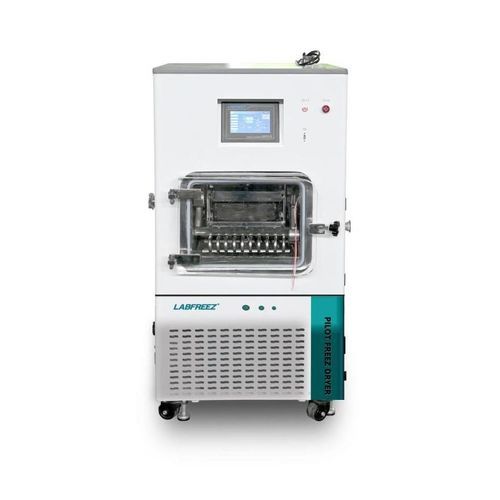

Liofilizador de laboratório FD-10F series

de processopilotopara a indústria alimentícia

Descrição curta

• Liofilizador piloto compacto in-situ para processamento de pequenos lotes (1–3 kg de matéria-prima por lote, dependendo da variante)
• Capacidade de captura de gelo do condensador aprox. 6 kg/24 h; opções de temperatura do condensador até -86°C
• Pré-congelamento e secagem na mesma câmara; modos automático e manual; opção de tampamento a vácuo para frascos
• Aquecimento por circulação de óleo de silicone ou prateleiras aquecidas elétricas; adequado para vacinas, probióticos, polipeptídeos, medicina tradicional, amostras alimentares e frutas
• Exportação de dados via USB; controlo remoto opcional e software FD-LYO

Visão geral
A série FD-10F é um liofilizador piloto automático compacto in-situ, concebido para processamento de pequenos lotes de amostras biológicas e alimentares. Os modelos suportam aquecimento por circulação de óleo de silicone ou aquecimento elétrico de prateleiras e oferecem opção de tampamento a vácuo para selagem de frascos. O projeto privilegia a facilidade de limpeza, transferência térmica controlada e gestão precisa do processo para I&D e produção piloto.

Câmara

• Câmara retangular que permite pré-congelamento e secagem primária sem transferência manual da amostra
• Câmara, prateleiras e bandejas em SS304 polido; peças em contacto SS316 opcionais
• Porta em plexiglass de alta transparência para observação e cantos internos arredondados para limpeza facilitada
• Aquecimento por circulação de óleo de silicone para elevada precisão térmica (bio/médico); aquecimento elétrico disponível para aplicações alimentares
• Bomba de circulação protegida GUNDFOS e controlo PID nas variantes aquecidas a óleo; óleo de silicone de baixa viscosidade como fluido de transferência de calor
• Prateleiras aquecidas elétricas com tensão segura e taxas de aquecimento controláveis

Câmara do condensador (armadilha fria)

• Condensador de grande capacidade em SS304 (SS316 opcional para processos corrosivos)
• Temperatura mínima do condensador: até -86°C (versões com óleo de silicone) ou -60°C (versões elétricas)
• Arrefecimento rápido: por ex. +20°C para -40°C em ~30 minutos
• Armadilha fria cilíndrica independente com porta em plexiglass e forte capacidade de remoção de gelo
• Tecnologia patenteada de desvio de gás para aprisionamento uniforme e melhor captação de gelo
• Opção de aquecimento elétrico ao redor do condensador para auxiliar a remoção de gelo

Refrigeração

• Arquitetura de arrefecimento em duplo estágio para desempenho estável a baixas temperaturas
• Compressores herméticos de marcas conhecidas (ex. DANFOSS) e refrigerante sem CFC
• Controladores e válvulas de pressão Danfoss para controlo consistente
• Opções de capacidade do condensador: típico ≤ -60°C; opção até ≤ -86°C
• Operação arrefecida a ar sem necessidade de chiller externo; trocador de calor de placas brasadas incluído

Sistema de circulação

• Bomba de circulação protegida GUNDFOS (Dinamarca) para modelos aquecidos por óleo de silicone (FD-10F-R / FD-10F-TP)
• Elementos de aquecimento elétricos controlados por PID para controlo preciso da temperatura das prateleiras

Sistema de controlo

• Modos manual e automático flexíveis com lógica PLC
• Ecrã gráfico tátil 7" LCD de série; PLC Siemens e ecrã tátil 10" opcionais
• Perfis de temperatura das prateleiras programáveis; 32 programas com até 36 segmentos cada (curvas armazenáveis e editáveis em tempo real)
• Gravador de dados incorporado com exportação USB; software FD-LYO e controlo remoto via PC/móvel opcionais
• Função de calibração de sensores, visualização de alarmes em tempo real e histórico, níveis de utilizador e proteção por palavra-passe

Sistema de vácuo

• Bomba de vácuo de palhetas rotativas de dois estágios incluída; controlo automático do vácuo e ajuste de consigna
• Vácuo final tipicamente ~1–5 Pa (dependendo do modelo); opções de bombas premium (LEYBOLD/ULVAC)
• Projetado para atingir o vácuo operacional (atmosfera→~10 Pa) em menos de ~30 minutos (dependendo do modelo)
• Projeto com baixa taxa de fugas (especificação: taxa de fuga do sistema < 10 Pa·l/sec)

Proteções de segurança

• Intertravamentos e lógica de proteção ao nível da máquina para segurança elétrica e de processo
• Funções de alarme para vácuo, temperatura e falhas críticas do sistema
• Proteções de ligar/desligar e proteções do processo de sublimação; intertravamento condensador–vácuo

Outras características

• Tipos normais para produtos a granel (alimentar, fruta, ervas); tipos com tampamento para selagem de frascos sob vácuo
• Válvula insuflável (água) mais válvula diafragma de segurança para conexão de fonte de gás inerte e extensão da vida útil
• Opções de conformidade e certificados: CE, ISO 9001, ISO 13485, ISO 14001; configurável para GMP mediante solicitação

Tabela de especificações
MODELO: FD-10F Series (FD-10F-R / FD-10F-RE / FD-10F-TP / FD-10F-TPE)
Especificação: liofilizador normal / liofilizador com tampamento (tampamento manual ou dispositivo opcional)
Área de prateleira: 0.2 m² (0.1 m² variante de uma bandeja)
Quantidade de prateleiras: 2 pcs (variante 1 pc disponível)
Aquecimento de prateleiras: circulação de óleo de silicone ou aquecimento elétrico
Intervalo temperatura prateleiras: -40°C a +70°C (óleo de silicone) ; -50°C a +70°C (opção elétrica)
Dimensão prateleira: 400 × 270 mm ; dimensão bandeja 395 × 265 mm
Quantidade de bandejas: 2 (ou 1 para variante menor)
Capacidade de amostra: 2 L (espessura 10 mm) ou 1 L (espessura 10 mm) dependendo da variante
Carga de frascos (exemplos): Ø22: 440 / 220 pcs ; Ø16: 868 / 434 pcs ; Ø12: 1554 / 777 pcs (dependendo do modelo)
Condensador: típico ≤ -65°C (unidade elétrica ≤ -60°C) ; -80°C / -86°C opcional
Capacidade de captura de gelo: 6 kg / 24 h
Descongelamento do condensador: natural (descongelamento elétrico opcional)
Bomba de vácuo: incluída (rotativa de palhetas dois estágios, caudal vácuo ~4 L/s indicado)
Grau de vácuo: ≤ 5 Pa (vácuo final tipicamente alcançável)
Estilo de arrefecimento: arrefecido a ar
Dimensões exteriores (L×W×H): 655 × 640 × 1200 mm
Peso: ~210 kg
Controlo: PLC auto + manual (exportação USB) ; controlo remoto/WiFi opcional
Potência de instalação: ~2 kW
Tensão: 220 V / 50 Hz (pode ser alterado para 110 V / 60 Hz)
Material: SS304 para câmara, prateleiras, bandejas (peças de contacto SS316 opcionais)
