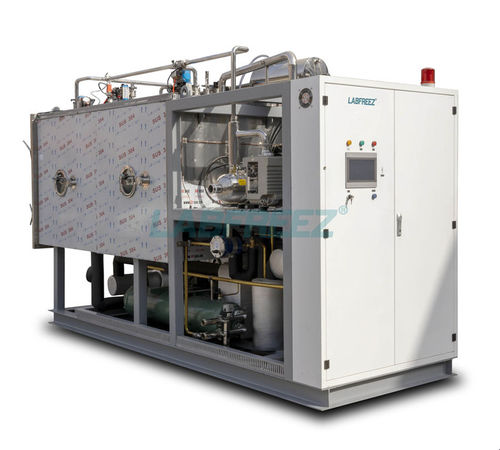

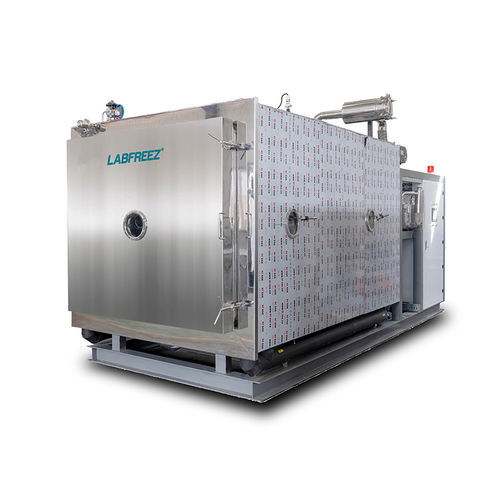

Liofilizador de processo FD-PE series

pilotopara a indústria alimentíciapara a indústria farmacêutica

Visão geral do produto
A série FD-PE é um liofilizador a vácuo de uso geral concebido para a liofilização de matérias-primas farmacêuticas, plantas medicinais, produtos biológicos, alimentos, frutas e intermediários químicos. Os modelos variam de piloto a produção em larga escala com áreas de prateleira de 1,15 m2 a 60 m2.

Vantagens

• Separador com design patenteado para alta resistência à pressão, planaridade e uniformidade térmica das prateleiras.
• Refrigerante misto de alta eficiência para ponto de congelação mais baixo e melhor troca térmica.
• Algoritmo de otimização da curva de secagem que controla taxa de aquecimento e vácuo durante a secagem.
• Projeto patenteado de desvio de gás para forte captura de vapor e maior eficiência de secagem.
• Ajuste de vácuo durante a secagem para evitar formação de espuma ou extravasamento de materiais sensíveis.
• HMI industrial embutida e controlador modular SH-HPSC-IV para controlo de processo preciso.
• Sistema LYO-CONTROL para armazenamento de receitas e ajustes em tempo real; opção LYO-MEGA para registo de dados de longo prazo e rastreabilidade.
• Modos manual e automático para desenvolvimento de processo e produção por lotes; níveis de usuário e proteção por palavra-passe.
• Configurações personalizáveis e escolha de marcas de compressor conforme especificação.

Funções principais

• Sistema frigorífico com opções de compressor Tecumseh ou Bitzer.
• Sistema de vácuo com vácuo final ≤ 5 Pa e regulação de vácuo durante a secagem.
• Sistemas de circulação e drenagem automática; descongelação automática e controle de backfill.
• Teste de ponto de congelação, teste automático de subida de pressão e função de calibração de sensores.
• Operação automática e manual com gravação de dados (ex: 60 dias em alguns modelos).
• Ecrã tátil industrial de 7,5 polegadas e controladores dedicados; integração com PC host opcional.

Especificações

• Intervalo de modelos: FD-P1E/1SE até FD-P60E/60SE, área de prateleiras 1,15 a 60 m2.
• Faixa de temperatura das prateleiras: -50 a +80 °C; capacidade do condensador ≤ -75 °C.
• Capacidade de carga de material (10 mm): de 10 L até 600 L conforme o modelo.
• Número de prateleiras: 4+1 até 20+1 conforme modelo; espaçamento típico 80 mm (alguns modelos grandes 60 mm).
• Capacidade de captura de gelo: ≥20 kg a ≥1200 kg por lote conforme modelo.
• Arrefecimento: circuitos refrigerados a água; potência instalada variável por modelo (aprox. 15–210 kW e mais para unidades maiores).
• Peso e dimensões variáveis por modelo; consultar dados do fabricante para valores específicos.

Segurança

• Proteções independentes contra sobrecorrente e sobrecarga para subsistemas.
• Logica de intertravamento e intertravamentos do sistema incluindo proteção da bomba de vácuo.
• Proteção contra sobretemperatura dos elementos de aquecimento e rotinas de proteção do processo de liofilização.
• Projetado para suportar requisitos GMP com suporte IQ/OQ/PQ fornecido pelo fabricante.

Características técnicas

• Construção: partes principais em aço inoxidável (SS304 padrão, SS316 opcional) e componentes de marcas reconhecidas conforme especificação.
• Controlo: HMI embutido, controlador modular SH-HPSC-IV; opções LYO-CONTROL e LYO-MEGA para gestão de receitas e armazenamento de dados.
• Modos de operação: manual e automático; controlo de acesso por níveis e proteção por palavra-passe.
• Funções de processo: teste do ponto de congelação, subida de pressão automática, descongelação automática, backfill automático, ajuste de vácuo e registo de dados.
• Personalização disponível para requisitos operacionais ou regulatórios específicos.
