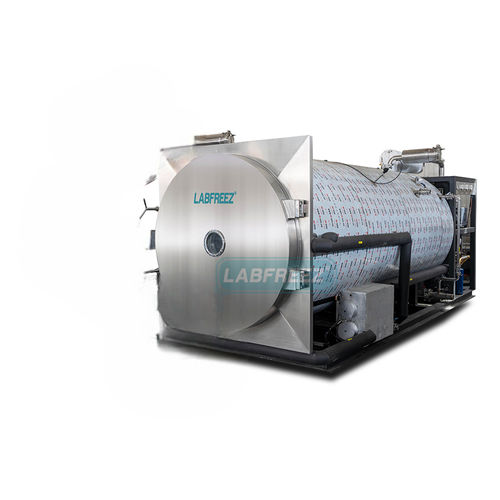

Liofilizador de laboratório FD-PR series

pilotopara a indústria alimentíciapara a indústria farmacêutica

Introdução Liofilizador de tipo contacto da série FD-PR. A prateleira tem funções de aquecimento e arrefecimento e o design está em conformidade com as normas GMP. Adequado para testes de laboratório e produção de pequenas quantidades. Aplicação

Investigação biológica: preservação de bactérias, artérias, ossos, pele, córnea, tecido nervoso e órgãos, mantendo as propriedades bioquímicas e físicas.

Outros: cerâmicas de isolamento térmico para a indústria aeroespacial, madeira e seda em arqueologia, produção de espécimes, materiais especiais, etc.

Caraterísticas

• Sistema de medição avançado para garantir a qualidade do produto; está em conformidade com GMP.
• Baixo consumo de energia e preço competitivo.
• Design personalizado disponível por requisitos do cliente.
• Certificações: ISO 9001:2015, ISO 14001:2015, CE.

Câmara de secagem / Prateleira

• Espelho polido sem borda morta; rugosidade da superfície ≤ 0,5 µm.
• Câmara, prateleira e mangueiras testadas quanto à resistência a vazamentos.
• Design de trava giratória, fácil de abrir (trava hidráulica automática opcional).
• Controle PLC para aquecimento e resfriamento da prateleira, precisão do controle de temperatura ≤ ± 1 ° C.
• Método de aquecimento da prateleira: aquecimento constante ou aquecimento escalonado.

Prisma de frio

• Construído em SUS304 ou SUS316L.
• Vários tipos opcionais e layout flexível de acordo com os requisitos.
• Soldagem a arco de argônio; formação de uma etapa para garantir que não haja vazamento e fácil limpeza.

Sistema de vácuo

• Unidade de vácuo preliminar e unidade de vácuo de manutenção combinadas; cada unidade pode ser usada separadamente para melhorar a estabilidade e a durabilidade.
• Projeto opcional com bomba de vácuo de raízes de vários estágios para melhorar a taxa de bombeamento; vácuo final ≤ 1 Pa (configurações típicas).

Sistema de refrigeração

• Unidades compressoras de alta qualidade; compressores de pistão ou parafuso opcionais para atender a diferentes necessidades de refrigeração.
• Múltiplas funções de proteção: proteção de alta/baixa tensão, proteção diferencial de pressão de óleo, etc., para garantir uma operação estável.
• Unidades compressoras em série ou paralelas opcionais para ajustar a capacidade de refrigeração e economizar energia.
• Refrigerantes atendem aos padrões ambientais internacionais.

Sistema de circulação

• Aquecimento elétrico ou aquecimento a vapor opcional.
• Aquecimento indireto através de bomba de circulação e permutador de calor para aquecer a prateleira uniformemente.
• Utilização de meio de calor de alta estabilidade para cumprir os requisitos de temperatura.

Sistema de controlo

• Operação automática ou manual; assinaturas eletrônicas e senhas múltiplas suportadas.
• HMI amigável exibindo o estado de trabalho detalhado da máquina.
• Controle PLC; aquecimento constante ou escalonado opcional.
• Proteção de intertravamento da fonte de alimentação e funções de alarme automático.
• Monitoramento remoto via conexão de PC disponível.
• Gravação automática e armazenamento de dados e curvas de liofilização; função de economia de dados na falta de energia.

Especificações principais (tabela 1) Modelo | FD-P20R | FD-P25R | FD-P30R | FD-P35R Quantidade de entrada (kg/lote) | 200 | 250 | 300 | 350 Área útil da prateleira (㎡) | 20 | 25 | 30 | 35 Temperatura de funcionamento da prateleira (°C) | Temperatura ambiente ~ 120°C | Temperatura ambiente ~ 120°C | Temperatura ambiente ~ 120°C | Temperatura ambiente ~ 120°C Distância da prateleira (mm) | 95 | 95 | 95 | 95 | 95 Dimensão da prateleira (mm) | 2200×600 | 2200×600 | 3300×600 | 3300×600 Camada da prateleira (camada) | 8+1 | 10+1 | 8+1 | 9+1 Número de prateleiras (pcs) | 18 | 22 | 18 | 20 Diferença de temperatura da prateleira (°C) | ±1°C | ±1°C | ±1°C | ±1°C | ±1°C Temperatura mais baixa do condensador (°C) | -60±5°C | -60±5°C | -60±5°C | -60±5°C | -60±5°C Capacidade do condensador (kg) | 300 | 375 | 450 | 525 Vácuo final (Pa) | 2 | 5 | 5 | 5 Método de arrefecimento | (Arrefecimento a água) | (Arrefecimento a água) | (Arrefecimento a água) | (Arrefecimento a água) Consumo de água de arrefecimento (T/h) | 20 | 25 | 30 | 30 Consumo de água de descongelação (T/h) | (Tanque de água circulante) 5 | (Tanque de água circulante) 5 | (Tanque de água circulante) 5 | (Tanque de água circulante) 5 | (Tanque de água circulante) 5 Método de descongelação | Pulverização e imersão | Pulverização e imersão | Pulverização e imersão | Pulverização e imersão Método de aquecimento (kW) | (Aquecimento elétrico) 16 | (Aquecimento elétrico) 24 | (Aquecimento elétrico) 28 | (Aquecimento elétrico) 24 Ambiente de funcionamento | Temperatura 5°C ~ 30°C, humidade < 75% | Temperatura 5°C ~ 30°C, humidade < 75% | Temperatura 5°C ~ 30°C, humidade < 75% | Temperatura 5°C ~ 30°C, humidade < 75% Potência total (kW) | 75,35 | 72 | 105,2 | 125 Área de serviço e altura (㎡×mm) | 35×2.8 | 35×2.8 | 40×2.8 | 45×2.8 Peso (kg) | 8000 | 9000 | 9500 | 10000 Especificações principais (tabela 2) Modelo | FD-P40R | FD-P50R | FD-P60R | FD-P100R | FD-P150R | FD-P200R Quantidade de entrada (kg/lote) | 400 | 500 | 600 | 1000 | 1500 | 2000 Área útil da prateleira (㎡) | 40 | 52 | 60 | 102 | 157 | 201 Temperatura de funcionamento da prateleira (°C) | Temperatura ambiente ~ 120°C (todos os modelos) | | | | | | | | Distância da prateleira (mm) | 95 (todos os modelos) | | | | | | | | Dimensão da prateleira (mm) | 3300×600 | 3300×600 | 5000×600 | 5000×600 | 7800×600 | 9900×600 Camada da prateleira (camada) | 10+1 | 13+1 | 15+1 | 17+1 | 17+1 | 17+1 Número de prateleiras (pcs) | 22 | 28 | 32 | 36 | 36 | 36 Diferença de temperatura da prateleira (°C) | ±1°C (todos os modelos) | | | | | | | | Temperatura mais baixa do condensador (°C) | -60±5°C (todos os modelos) | | | | | | | | Capacidade do condensador (kg) | 600 | 750 | 900 | 1500 | 2250 | 3000 Vácuo final (Pa) | 6 | 5 | 6 | 5 | 5 | 5 Método de arrefecimento | Arrefecimento a água ou arrefecimento evaporativo (modelos) | | | | | | | | Consumo de água de arrefecimento (T/h) | 40 | 40 | 50 | 53,7 | 150 | 50 Consumo de água de degelo (T/h) | Valores do tanque de água circulante (6 / 6 / 8 / 10 / 15 / 15) dependendo do modelo | | | | | | | Método de descongelação | Pulverização e imersão (todos os modelos) | | | | | | | | Método de aquecimento | Aquecimento elétrico ou aquecimento a vapor (todos os modelos) | | | | | | | | Potência total (kW) | 117,7 | 113 | 160 | 172,5 | 231 | 350 Área de serviço e altura (㎡×mm) | 80×3, 100×4.2, 130×4.2, 200×4.5, 300×4.5, 380×4.5 (varia consoante o modelo) | | | | | | | | Peso (kg) | 10500 | 12500 | 13000 | 35000 | 50000 | 40000 As dimensões e quantidades da câmara de congelação rápida / Trolley dependem do modelo e estão disponíveis nas tabelas técnicas completas. Caraterísticas / Especificações técnicas

• Nome da série: Série FD-PR (câmara redonda integrada, tipo de contacto).
• Faixa de temperatura da câmara: Temperatura ambiente até 120°C; precisão de controlo ≤ ±1°C.
• Temperatura mais baixa do condensador: tipicamente -60±5°C.
• Capacidade de vácuo final: até 1-6 Pa, dependendo do modelo e da configuração de vácuo.
• As capacidades do condensador variam de ~300 kg até vários milhares de kg, dependendo do modelo.
• Opções de aquecimento: aquecimento elétrico ou aquecimento a vapor; modos de aquecimento de prateleiras: constante ou faseado.
• Métodos de arrefecimento: arrefecimento a água ou arrefecimento evaporativo (dependente do modelo); descongelação: spray e imersão; o consumo de água de descongelação varia consoante o modelo.
• Controlo: PLC + HMI, operação automática/manual, registo de dados e monitorização remota suportados.
• Materiais: câmara e armadilha fria em SUS304 / SUS316L; soldadura por arco de árgon para construção sem fugas.
• Certificações: ISO 9001:2015, ISO 14001:2015, CE.
