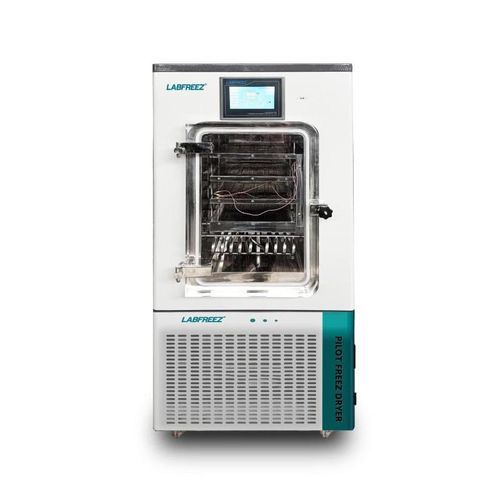

Liofilizador piloto FD-30F series

para a indústria alimentíciapara a indústria farmacêuticacom aquecimento elétrico

Visão geral do produto

• Liofilizador automático a vácuo piloto
• Compressor da marca França/Alemanha, polimento de alta qualidade SS304, planicidade <0.4
• Tela de toque com sistema de controle Labfreez® FD-EBM
• Para amostra a granel como amostra biológica, alimentos
• Capacidade de processo: 4 a 6 kg/lote de amostra bruta
• Fabricante na China, preço de fábrica

Sistema de liofilizadores piloto

• Liofilização in situ: o FD-30F-RE com aquecimento elétrico seca na mesma câmara para evitar a contaminação do material e realizar a sublimação automatizada
• Aquecimento programável; armazena curvas de liofilização para observação e repetição de processos

Sistema de refrigeração

• Tecnologia de refrigeração de duplo estágio para facilitar a manutenção
• Compressores herméticos de marcas famosas (ex, Tecumseh, DANFOSS) para baixo ruído e forte desempenho de arrefecimento
• Controlador de pressão e válvula Danfoss para alta estabilidade
• Condensador: até -86°C para máquinas de óleo de silicone, -60°C para máquinas de aquecimento elétrico; arrefecimento rápido de +20°C a -40°C em ~30 min
• Faixa de temperatura da prateleira -50°C a +70°C ±1°C (equilibrada)
• Operação refrigerada a ar possível na sala sem dispositivo de arrefecimento extra
• Utiliza refrigerante sem CFC e permutador de calor de placas soldadas

Câmara de secagem

• Câmara seca retangular; a pré-congelação e a secagem ocorrem na mesma câmara sem transferência manual
• Câmara e prateleiras: SS304 polido (SS316 opcional para peças de contacto); porta de plexiglass de alta transmitância para observação; cantos internos arredondados para facilitar a limpeza
• Rugosidade da parede interna ≤ 0,6 μm; planicidade da prateleira ≤ ±0.5 mm / m para garantir uma secagem uniforme
• Aquecimento da prateleira: aquecimento por circulação de óleo (alta precisão) típico para medicina / bio; aquecimento elétrico adequado para aplicações alimentares
• As prateleiras usam tensão segura; taxa de aquecimento controlável; prateleiras de aço inoxidável polido espelhado testadas quanto à rugosidade e planicidade para fornecer uniformidade de temperatura
• O aquecimento cruzado da parede é opcional para atender ao padrão GMP

Condensador (armadilha fria)

• Condensador de grande capacidade fabricado em SS304 (SS316 opcional para materiais corrosivos)
• Menor temperatura do condensador: até -86°C (máquina de óleo de silicone), -60°C (máquina de aquecimento elétrico)
• Resfriamento rápido de +20°C a -40°C em ~30 min
• Retentor de frio tipo cilindro independente disponível em certos modelos (poderosa remoção de gelo). Condensador de tubo de arrefecimento utilizado no FD-30F-RE e em alguns modelos
• Desvio de gás patenteado para uma retenção uniforme do frio e elevada capacidade de captura de gelo
• Aquecimento elétrico à volta da câmara do condensador para uma remoção eficaz do gelo

Sistema de circulação

• Bomba de circulação blindada da Grundfos (Dinamarca) e componentes de aquecimento elétrico controlados por PID
• Fluido de circulação: óleo de silicone de baixa temperatura e baixa viscosidade
• Sistema de circulação aplicado nas séries FD-20F, FD-30F-TP, FD-50F, FD-100F, FD-200F

Sistema de controlo FD-LYO

• Modos de controlo manual + automático flexíveis: manual, semi-automático e automático para produção em lote e piloto
• Controlo por PLC com ecrã tátil gráfico (LCD standard de 7"; PLC Siemens e tátil de 10" opcional)
• Temperatura de prateleira ajustável e controlável; armazenamento de curvas de processo
• 32 programas; cada programa até 36 segmentos; curvas armazenáveis e parâmetros modificáveis em tempo real
• Gravador incorporado; Exportação USB para análise de dados; software de PC FD-LYO opcional e controle remoto
• Função de calibração do sensor para garantir a precisão da medição a longo prazo
• Exibição de alarme em tempo real e consulta de alarme histórico para diagnóstico e manutenção
• Níveis de usuário e proteção por senha para operação descentralizada
• Controle remoto WIFI opcional via PC ou aplicativo móvel

Sistema de vácuo

• Bomba de vácuo de palhetas rotativas de dois estágios padrão; vácuo ajustável automaticamente
• O vácuo máximo pode atingir ~1 Pa; bombas de vácuo de alto desempenho (LEYBOLD / ULVAC / Edwards) opcionais
• Desempenho da bomba: atmosfera a 10 Pa em < 30 min (típico)
• Taxa de vazamento do sistema < 10 Pa-L/s

Proteção de segurança

• Proteção abrangente da máquina com intertravamentos lógicos
• Proteção para sistemas elétricos, de vácuo e de aquecimento; alarmes em tempo real para falhas do sistema
• Proteções de desligamento/ligamento e de processo de sublimação
• Proteção do material durante a sublimação; corte de aquecimento se o vácuo for insuficiente
• Proteção de intertravamento entre condensador e vácuo

Outras caraterísticas

• Tipo normal a granel adequado para produtos crus, como alimentos, frutas, fitoterápicos e materiais biológicos
• Tipo de rolha disponível para frascos (tampas de rolha em frascos)
• Válvula inflável (água) com diafragma de segurança; pode se conectar a uma fonte de gás inerte para secar e encher com gás inerte para estender a vida útil
• Certificados CE / ISO 9001 / ISO 13485 / ISO 14001; pode estar em conformidade com as BPF conforme necessário

Componentes principais (resumo)

• Compressores Tecumseh / Danfoss (exemplos)
• Controladores de pressão e válvulas Danfoss
• Bomba de circulação Grundfos
• PLC + LCD touch control (Labfreez FD-EBM)
• Bomba de vácuo de palhetas rotativas de dois estágios (ou marca superior opcional)
• Construção em SS304 (SS316 opcional para peças de contacto)

ESPECIFICAÇÕES (quadro resumo) Modelos: FD-30F-RE | FD-30F-R | FD-30F-TP Tipo de aquecimento: Aquecimento elétrico | Aquecimento por circulação de óleo de silicone | Aquecimento por circulação de óleo de silicone Área de liofilização: 0.4 m2 | 0,4 m2 | 0,306 m2 Quantidade de prateleiras: 4+1 pcs | 4+1 pcs | 3+1 pcs Gama de temperatura da prateleira: -50 ~ 70°C (±1°C quando equilibrada) para todos os modelos Diferença de temperatura (uniformidade): ±1°C (equilíbrio) Tamanho da prateleira: 300 × 340 mm (todos os modelos) Material carregado por bandeja (típico): 4 L (RE/R) | 4 L | 3 L Espaçamento entre prateleiras: 50 mm (RE/R) | 50 mm | 70 mm Tamanho do tabuleiro: 295 × 335 mm (todos os modelos) Quantidade de tabuleiros: 4 pçs (RE/R) | 4 pçs | 3 pçs Capacidade do frasco (exemplos): Ф22: 728 (RE/R) | 728 | 546; Ф16: 1440 | 1440 | 1080; Ф12: 2600 | 2600 | 1950 Temperatura da armadilha de frio: ≤ -60°C (RE) | ≤ -75°C (R) | ≤ -75°C (TP) Capacidade de captura de gelo: 8 kg / 24 h (típico) para todos os modelos Descongelação: Natural (RE/R) | Elétrico ou gás quente (TP) Tipo de frio: Arrefecido a ar (todos os modelos) Vácuo máximo: ≤ 5 Pa (típico) Taxa de vácuo: 6 L/s (típico) Dimensões (mm): FD-30F-RE 890 × 660 × 1210; FD-30F-R 920 × 780 × 1350; FD-30F-TP 1280 × 900 × 1630 Peso: FD-30F-RE ~280 kg; FD-30F-R ~400 kg; FD-30F-TP ~450 kg Tensão: 220V/50Hz (opção 110V/60Hz) (todos os modelos) Potência: FD-30F-RE 2700 W; FD-30F-R 4500 W; FD-30F-TP 5500 W Método de controlo: PLC automático + manual Caraterísticas / especificações técnicas

• Modelo comercial: FD-30F-RE
• Type de chauffage: Aquecimento elétrico (FD-30F-RE)
• Capacidade processus: 4-6 kg par batch (matière brute)
• Área de prateleira: 0.4 m2
• Faixa de temperatura da prateleira: -50°C à +70°C ±1°C
• Temperatura da armadilha de frio: jusqu'à -60°C (RE), jusqu'à -75°C (R/TP)
• Captura de gelo: ~8 kg / 24 h
• Vácuo máximo: ≤ 5 Pa
• Fluxo da bomba de vácuo: 6 L/s
• Dimensões (RE): 890×660×1210 mm
• Pesos (RE): ~280 kg
• Alimentação: 220V/50Hz (110V/60Hz disponível)
• Puição (RE): 2700 W
• Contrôle: PLC + écran tátil, 32 programas, 36 segmentos por programa
• Construção: SS304 poli (SS316 opcional para partes em contacto)
