Visão geral

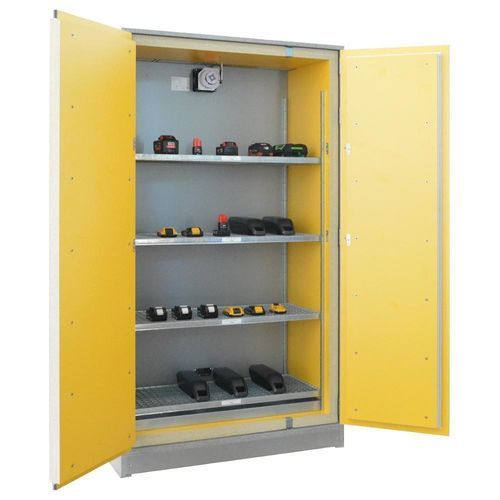

O armário para baterias SiS Li‑Ion Basic da LaCont é uma solução de entrada para armazenamento ativo e passivo e carregamento opcional de baterias recarregáveis de iões de lítio. Destina‑se a priorizar a proteção contra incêndio e o confinamento de incidentes com baterias, minimizando o impacto sobre pessoas e área envolvente.

Principais características

• Estrutura completa certificada com resistência ao fogo de 90 minutos no interior e no exterior (classe de resistência ao fogo EI90, ensaio EN 1363-1).
• Construído com materiais de construção não combustíveis (Classe A2 – s1, d0 de acordo com DIN EN 13501-1); corpo cor de alumínio, portas RAL 1023 (amarelo sinalização).
• Juntas de proteção contra incêndio perimetrais que se expandem/espumam automaticamente em caso de incêndio.
• Portas trancáveis com cilindro de duplo perfil (alavanca giratória).
• Sistema de ventilação integrado com detector de fumo e ventilador; ventilação mecânica e deteção de fumo de série; a ventilação desliga‑se automaticamente em caso de incêndio.
• Entradas de cabos resistentes ao fogo na parte superior e inferior para retrofit de cabeamento de alarme ou alimentação.
• Portas de abertura suave com ângulo de 180°; portas não de fecho automático.
• Base com vão livre de 100 mm para acesso por transpalete/empilhador; painel de base removível.
• Níveis de armazenamento fornecidos por grelhas ajustáveis em altura (capacidade 75 kg por prateleira); número padrão de níveis de grelha: 4.
• Cuba de retenção integrada (17 litros) para conter líquidos fugidos e evitar contaminação ambiental.
• Proteção contra surtos incluída de série.

Opções e acessórios

• Gerador de extinção por aerossol integrado opcional, que dispara automaticamente em caso de subida crítica de temperatura ou incêndio.
• Toma(s) de corrente em régua opcionais instaladas no armário (para variantes Charge) que permitem o carregamento organizado de várias baterias simultaneamente (configurável: 0 / 2 / 4).
• Unidade de controlo opcional com deteção de incêndio e indicador visual de estado; a unidade pode fornecer contacto sem tensão para encaminhamento de sinais para um centro de controlo.
• Sistema ativo de supressão de incêndio opcional com ativação independente da alimentação em caso de incêndio ou subida não autorizada de temperatura.

Certificações e conformidade

• Ensaios e certificação de resistência ao fogo de acordo com DIN EN 1363-1 / EN 1363-1.
• Certificação/relatório documentado pelo MPA Dresden.

Objetivos de proteção

• Confinar o incêndio dentro do armário para ganhar tempo para evacuação e implementação de medidas de extinção.
• Proteger as baterias armazenadas contra incêndios externos e reduzir os riscos do material armazenado para o pessoal e as instalações adjacentes.

Especificações técnicas

• Designação do modelo: SiS Li‑Ion Basic (variantes Basic Store / Basic Charge).
• Classe de resistência ao fogo: EI90 (interior & exterior), testado segundo EN 1363-1.
• Resistência ao fogo interna: 90 minutos (EN 1363-1).
• Resistência ao fogo externa: 90 minutos (EN 1363-1).
• Base para ensaio: DIN EN 1363-1:2012-10.
• Certificação: relatório MPA Dresden.
• Energia máxima de carga recomendada: máx. 8 kWh (apenas para baterias comerciais padrão).
• Energia máxima segundo VDMA 24994: não especificada.
• Carregamento no armário: opcional (variantes Charge).
• Número de pontos de carregamento (configurável): 0 / 2 / 4.
• Potência máxima de carregamento por armário: 3,5 kW (algumas configurações limitam a 2 kW por régua).
• Alívio de pressão integrado: não fornecido como padrão.
• Ventilação mecânica integrada: sim (padrão).
• Portas auto‑fechantes: não.
• Unidade de controlo: opcional.
• Detectores de fumo / deteção de incêndio: padrão.
• Ventilação mecânica: padrão; corte da ventilação em caso de incêndio.
• Indicadores visuais e sonoros de estado: visual opcional; sonoro opcional.
• Desligamento em caso de emergência: apenas ventilação (padrão).
• Supressão ativa de incêndio: opcional.
• Interface sem tensão (contacto sem potencial): sim.
• Entrada de cabos possível: sim (superior e inferior).
• Cabo pré‑instalado para alarme de incêndio: não padrão.
• Sistema de fecho: alavanca giratória com cilindro de duplo perfil.
• Número de níveis de grelha: 4 (padrão).
• Número de prateleiras de aço, pintadas: 0 (padrão).
• Capacidade de carga por prateleira: 75 kg.
• Vão livre sob a base para acesso de veículos: sim (100 mm).
• Capacidade da cuba de retenção: 17 litros.
• Proteção contra surtos: sim (padrão).
• Tensão de alimentação: 230 V (fusível típico 16 A monofásico para unidade de controlo / variantes Charge).
