Visão geral

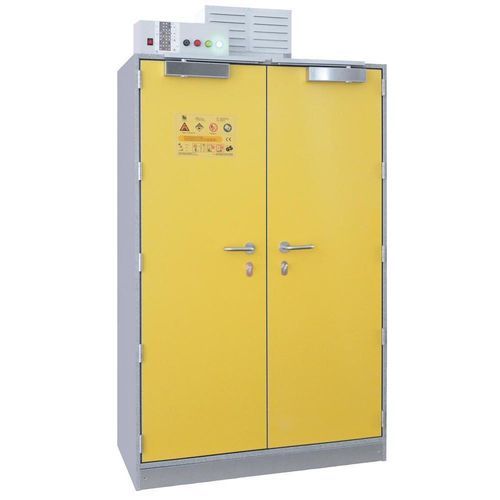

O armário SiS Li‑Ion 90 Safe Pro da LaCont é uma solução certificada GS para armazenamento ativo e passivo de baterias de iões de lítio, concebida para combinar 90 minutos de proteção contra incêndio com opções de carga monitorizada. Auditada segundo EK5 / AK4 22‑01 e com teste de fogo real aprovado, a unidade integra ventilação mecânica, deteção de fumo, alarmes visuais/sonoros e corte total de alimentação em emergências. Estão disponíveis, opcionalmente, sistemas de extinção ativa e módulos de alarme remoto.

Principais características

• Modelo Pro para armazenamento ativo e passivo com certificação GS (auditoria EK5 / AK4 22‑01) e teste de fogo real aprovado.
• Resistência ao fogo de 90 minutos (externo: DIN EN 14470‑1; interno: DIN EN 1363‑2).
• Construção estanque a fumos e juntas perimetrais que expandem sob calor.
• Portas de fecho automático permanente, testadas para funcionalidade a longo prazo (DIN EN 16121 / EN 16122).
• Construído com materiais não combustíveis e revestimento protetor; portas disponíveis em cor de alta visibilidade.
• Ventilação mecânica integrada para controlo térmico durante carregamento normal; desliga automaticamente em caso de incêndio.
• Indicadores visuais e sonoros, detetores de fumo e corte total de alimentação em emergência.
• Unidade de controlo com contacto sem tensão para sinalização externa e pré‑instalação de cabos para alarme do cliente.
• Gerador de extinção por aerossol integrado opcional (ativação automática em subida crítica de temperatura) e sistemas de extinção ativos opcionais.
• Base com folga de 100 mm (acessível por transpalete / empilhador) e painel de rodapé removível.
• Bandeja de retensão integrada (5 L) conforme AwSV para conter líquidos em caso de danos em células.
• Proteção contra surtensões incluída; tensão de alimentação 230 V ou 400 V.

Informações do produto / Instalações
Designação do modelo: SiS Li‑Ion 90 Safe Pro
Classe de resistência ao fogo: 90 minutos (interno EN 1363‑2 / externo EN 14470‑1)
Certificação: GS (MPA Dresden), base de auditoria EK5 / AK4 22‑01
Energia de carga máxima recomendada: 12 kWh (baterias standard)
Pontos de carregamento: configuráveis 0 / 2 / 4
Potência máxima de carregamento por armário: 3,5 kW (230 V) / 10,5 kW (400 V)
Ventilação mecânica integrada: sim (desliga automaticamente em caso de incêndio)
Portas auto‑fechantes: sim, trancáveis com cilindro perfilado
Prateleiras: 4 níveis em grelha, ajustáveis, 75 kg por nível
Folga da base: 100 mm, painel de rodapé removível
Bandeja de gotejamento: 5 L (conforme AwSV)
Proteção contra surtensões: incluída
Controlo e deteção: unidade de controlo padrão, detetores de fumo, indicadores visuais e sonoros, contacto sem tensão

Unidade de controlo e funcionalidades elétricas / de monitorização

• Unidade de controlo com interruptor de alimentação, indicador visual de estado (normal / avaria / alarme) e deteção de fumo.
• Na deteção de fogo/fumo o sistema activa alarmes visuais e sonoros e corta imediatamente a alimentação e ventilação do armário.
• Contacto sem tensão para transmissão de sinal externo (ex. para um centro de comando) e preparação de cabo para ligação ao alarme de incêndio do cliente.
• Módulo GSM opcional para monitorização remota e notificações de alarme.
• Opção de régua de alimentação: cada nível em grelha pode ser equipado com uma régua (10 tomadas ligadas à terra por régua); versões sem réguas disponíveis (230 V).
• Versões 230 V monofásicas (16 A) com tomadas: potência total máx. 3,5 kW (máx. 2 kW por régua).
• Versões 400 V trifásicas (3 x 16 A): até 10,5 kW (máx. 3,5 kW por régua; aplicar regras de distribuição).

Equipamento opcional

• Gerador de extinção por aerossol integrado (ativação automática a temperatura crítica).
• Sistemas activos de extinção (configurações conforme necessário).
• Módulo GSM para envio de alertas e monitorização remota.

Objetivos de proteção

• Proteger as baterias armazenadas de um incêndio externo.
• Evitar a propagação de fumo e fogo do interior para as áreas circundantes.
• Minimizar o risco para o pessoal devido à libertação de gases explosivos ou tóxicos.
• Assinalar condições críticas e fornecer interfaces para os sistemas de proteção contra incêndios do local.

Características / Especificações técnicas

• Modelo: SiS Li‑Ion 90 Safe Pro
• Resistência ao fogo: 90 min externo (DIN EN 14470‑1) / 90 min interno (DIN EN 1363‑2)
• Certificação: GS (MPA Dresden), auditoria EK5 / AK4 22‑01
• Energia de carga recomendada máx.: 12 kWh (baterias standard)
• Pontos de carregamento: 0 / 2 / 4 (configurável)
• Potência máx. de carregamento: 3,5 kW (230 V) / 10,5 kW (400 V)
• Ventilação: mecânica integrada, desligamento automático em caso de incêndio
• Portas: dupla folhas, auto‑fechantes permanentes, trancáveis (cilindro perfilado)
• Prateleiras: 4 níveis em grelha, ajustáveis, 75 kg por nível
• Bandeja de retenção: 5 L integrada (conforme AwSV)
• Base: folga 100 mm, painel removível (acesso por transpalete/empilhador)
• Proteção contra surtensões: incluída
• Controlo/deteção: unidade padrão, detetores de fumo, indicadores visuais e sonoros, contacto sem tensão
• Opções: gerador de aerossol, supressão ativa, módulo GSM
