Painel elétrico de piso B80-8002-A

de pisoindustrialpara equipamentos de eletricidade

Visão geral do produto

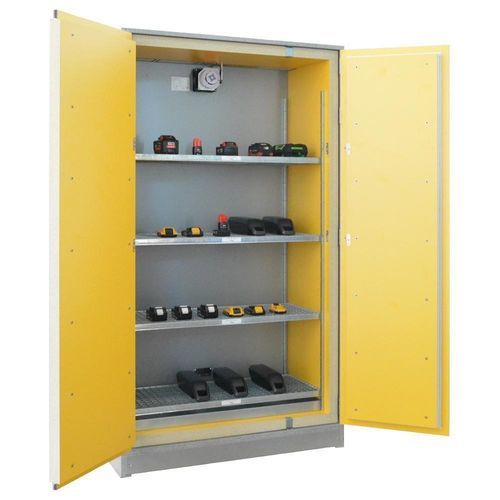

O armário LaCont SiS Li-Ion Basic é uma solução industrial de entrada para armazenamento passivo e carregamento ativo opcional de baterias de iões de lítio. Projetado com foco na segurança contra incêndio, oferece proteção certificada EI90 para exposições internas e externas e integra medidas para limitar a propagação de falhas térmicas e conter líquidos derramados.

Principais características

• Estrutura completa certificada com resistência ao fogo de 90 minutos interior e exterior (EI90, testado segundo EN 1363-1).
• Construído com materiais de construção não combustíveis (Classe A2 – s1, d0 conforme EN 13501-1). Corpo cor alumínio; portas RAL 1023 (amarelo trânsito).
• Juntas intumescentes perimetrais que incham automaticamente em caso de incêndio.
• Portas trancáveis com alavanca de balanço e cilindro de dupla chave.
• Ventilação mecânica integrada com detector de fumo e ventoinha; a ventilação desliga‑se automaticamente ao detetar fumo (padrão).
• Entradas de cabos resistentes ao fogo na parte superior e inferior para retrofit de sistemas de deteção/alarme.
• Portas de abertura suave com ângulo de 180° (não auto‑fechantes).
• Base com espaçamento de 100 mm para passagem de empilhadores/transpaleteiras e painel de base removível.
• Prateleiras em grelha ajustáveis em altura; capacidade de 75 kg por prateleira; configuração padrão com 4 níveis em grelha.

Opções e equipamentos integrados

• Basic Store: variante de armazenamento passivo com ventilação e deteção de fumo; sem réguas de alimentação ou unidade de controlo integradas.
• Basic Charge: variante de carregamento ativo equipada com réguas de alimentação (até 10 tomadas / total até 3,5 kW) e unidade de controlo opcional com indicador visual de estado.
• Gerador de extinção por aerossol opcional que se activa automaticamente em caso de aumento crítico de temperatura ou incêndio.
• Sistema de supressão ativa opcional com ativação independente da alimentação em caso de incêndio/sobreaquecimento.
• Tabuleiro de recolha integrado (17 litros) para conter líquidos derramados e proteção contra sobretensão integrada.
• Unidade de controlo com deteção de fumo e contacto sem potencial para integração no sistema de gestão do edifício.

Resumo técnico (tabela)
Classe de resistência ao fogo: EI90
Resistência ao fogo interna: 90 min (EN 1363-1)
Resistência ao fogo externa: 90 min (EN 1363-1)
Norma de ensaio: DIN EN 1363-1:2012-10
Certificação: Relatório MPA Dresden
Energia máxima de carga recomendada: max. 8 kWh (para baterias recarregáveis padrão)
Carregamento no armário: opcional
Número de pontos de carregamento: 0 / 2 / 4
Potência máxima de carregamento por armário: 3,5 kW
Alívio de pressão integrado: –
Ventilação mecânica integrada: sim (padrão)
Portas autocierre: não
Unidade de controlo: opcional
Deteção de fumo: padrão
Desligamento da ventoinha em caso de incêndio: padrão
Indicadores visuais/sonoros: óticos opcionais
Paragem de emergência: apenas ventilação
Supressão ativa de incêndio: opcional
Interface sem potencial: sim
Entrada de cabos: possível
Tabuleiro de base: 17 litros
Número de níveis em grelha: 4
Capacidade por nível: 75 kg
Desnível para passagem de veículos: 100 mm
Proteção contra sobretensões: sim
Tensão de alimentação: 230 V

Características / especificações técnicas

• Família de modelos: SiS Li-Ion Basic (LaCont)
• Resistência ao fogo: EI90 (interno e externo), testado segundo EN 1363-1
• Certificação: relatório MPA Dresden
• Energia armazenada recomendada: até 8 kWh
• Opções de carregamento: 0 / 2 / 4 réguas, max. 3,5 kW por armário
• Ventilação: ventilação mecânica integrada com detector de fumo; corte automático da ventoinha em caso de fumo
• Equipamentos opcionais: unidade de controlo, gerador de aerossol, supressão ativa
• Construção: material não combustíveis Classe A2 – s1, d0; corpo cor alumínio; portas RAL 1023
• Armazenamento: grelhas reguláveis em altura, 75 kg por nível
• Tabuleiro de recolha: capacidade 17 litros
• Desnível sob a base: 100 mm para acesso com transpalete/empilhador
• Elétrico: alimentação 230 V; proteção contra sobretensões; contacto sem potencial para sinal de alarme
