Visão geral

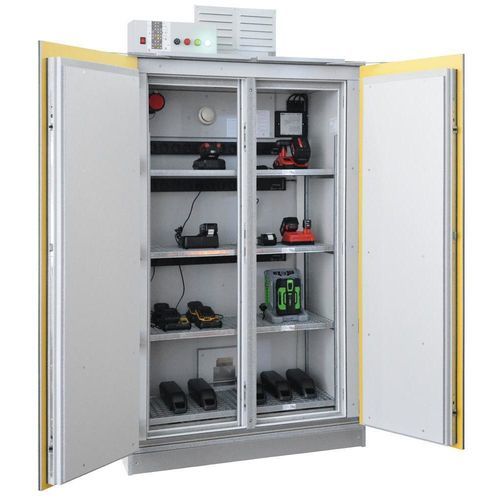

O Armário de Baterias Safe Pro da LaCont é um modelo profissional Pro concebido para o armazenamento ativo e passivo e a carga opcional de baterias de íon‑lítio. Possui certificação GS (EK5 / AK4 22-01) e passou um ensaio com fogo real, oferecendo resistência ao fogo certificada de 90 minutos para proteger o pessoal, os bens e os equipamentos adjacentes. O armário inclui portas de fecho automático, indicadores visuais e sonoros de estado e corte automático da alimentação e ventilação em caso de detecção de incêndio.

Principais características

• Modelo Pro especialmente concebido para armazenamento ativo e passivo de baterias de íon‑lítio, com certificação GS e ensaio real de fogo concluído.
• Resistência ao fogo certificada: 90 minutos do exterior para o interior (DIN EN 14470-1) e 90 minutos do interior para o exterior (DIN EN 1363-2).
• Selo GS do MPA Dresden, auditado segundo EK5 / AK4 22-01.
• Construção estanque a fumo e utilização de materiais não combustíveis com revestimento protector.
• Vedantes de protecção perimetral que geram espuma automaticamente em caso de incêndio.
• Portas de fecho permanente testadas para funcionalidade a longo prazo (DIN EN 16121 / DIN EN 16122).
• Ventilação mecânica integrada (com desligamento automático em caso de incêndio).
• Unidade de controlo de série com indicadores visuais e sonoros e detecção de fumo.
• Desconexão completa da alimentação do armário em caso de emergência e contacto sem potencial para sinalização externa.
• Gerador de extinção por aerossol integrado opcional (activação automática em caso de aumento crítico de temperatura ou incêndio).
• Bacada de base (5 litros) para contenção de líquidos derramados e base com espaço para passagem de transpalete / empilhador (100 mm).

Especificações técnicas (tabela)
Classe de resistência ao fogo: 90 minutos
Resistência interna ao fogo: 90 minutos (de acordo com EN 1363-2)
Resistência externa ao fogo: 90 minutos (de acordo com EN 14470)
Base para auditoria: EK5 / AK4 22-01
Certificação: certificado GS
Energia máxima de carga: Máx. 12 kWh recomendado (apenas para baterias padrão)
Energia máxima de carga (VDMA 24994): –
É possível carregar no armário: opcional
Número de pontos de carga: 0 / 2 / 4
Potência máxima de carga por armário: 3,5 kW a 230 V e 10,5 kW a 400 V
Alívio de pressão integrado: –
Ventilação mecânica integrada: sim
Portas de fecho automático: sim (permanente)
Unidade de controlo: De série
Detectores de fumo / Detecção de incêndio: De série
Ventilação mecânica: De série
Desligamento da ventilação em caso de incêndio: De série
Indicadores visuais e sonoros de estado: sim
Alarmes visuais e sonoros em caso de incêndio: sim
Desligamento em caso de emergência: Sim – corte total de alimentação
Supressão ativa de incêndio: Opcional
Interface sem tensão: sim
Entrada de cabos possível: –
Cabo pré-instalado para a alarme de incêndio do cliente: sim
Sistema de fecho: Puxador de porta com cilindro perfilado (compatível com sistemas de fecho)
Número de níveis em grelha: 4
Número de prateleiras em aço, lacadas a pó: 0
Capacidade de carga dos níveis: 75 kg por nível
Base com folga para passagem de veículos por baixo: sim (100 mm)
Bacada de retenção: sim (5 litros)
Proteção contra sobretensão: sim
Tensão de alimentação: 230 V ou 400 V

Recursos do produto / Instalações

• Opção de régua de alimentação: carregamento organizado com réguas (cada nível em grelha pode ser equipado com uma régua com 10 tomadas com terra).
• Comportamento da unidade de controlo: a alimentação e a ventilação integrada são desligadas completamente se for detetado um incêndio; é acionado alarme visual e sonoro; inclui contacto sem potencial para transmissão de sinal.
• Opções de ligação elétrica: 230 V (monofásico, 16 A) — modelos sem réguas disponíveis apenas em 230 V; 400 V (trifásico, 3 x 16 A) para maior potência de carga.
• Potência elétrica máxima (versão 230 V com tomadas): 3,5 kW no total (máx. 2 kW por régua).
• Potência elétrica máxima (versão 400 V): até 10,5 kW (máx. 3,5 kW por régua; para 4 réguas a distribuição difere por nível).
• Módulo GSM opcional disponível para monitorização remota e notificação de alarmes.

Especificações técnicas / Características

• Nome do modelo (referência de tabela): SiS Li-Ion 90 Safe Pro
• Resistência ao fogo: 90 minutos (interna e externa, DIN EN 1363-2 / DIN EN 14470-1)
• Certificação: certificado GS (MPA Dresden) auditado segundo EK5 / AK4 22-01
• Energia máxima de carga recomendada: máx. 12 kWh (baterias padrão)
• Pontos de carregamento disponíveis: configurável 0 / 2 / 4
• Potência máxima de carregamento: 3,5 kW (230 V), 10,5 kW (400 V)
• Ventilação mecânica integrada com desligamento automático em caso de incêndio
• Portas de fecho permanente com travamento automático em caso de incêndio
• Vedantes perimetrais espumantes para situações de incêndio
• Capacidade da bacada de retenção: 5 litros (conforme AwSV), revestida a pó
• Capacidade de carga por nível em grelha: 75 kg
• Número de níveis em grelha: 4
• Altura da base para acesso com transpalete: 100 mm (painel de base removível)
• Proteção contra sobretensão e preparação de cabo pré-instalado para ligação a sistemas de alarme de incêndio externos
• Indicadores visuais e sonoros e alarmes de série; contacto sem potencial para sinalização externa
• Gerador de extinção por aerossol integrado opcional
• Fecho da porta: puxador com cilindro perfilado compatível com sistemas de fecho
