Visão geral

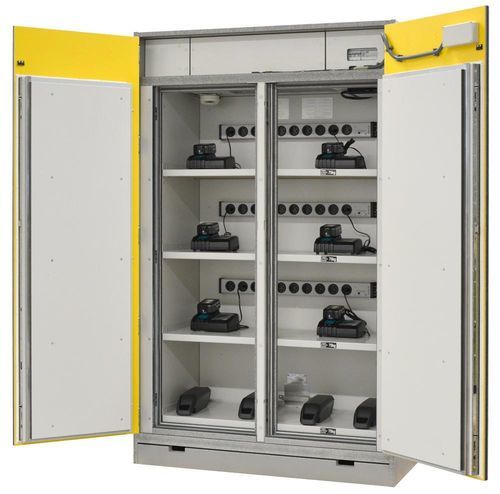

O armário SiS Li‑Ion Premium I/O 90 da LaCont é projetado para armazenamento e carregamento seguro de baterias de íons de lítio em ambientes industriais. Ensaiado segundo a VDMA 24994 para thermal runaway interno e resistência ao fogo externa, o armário demonstra conter incidentes de bateria até 8,0 kWh. Alívio de pressão integrado, ventilação mecânica e funções de controlo/alarme reduzem o risco para pessoas e instalações.

Principais características

• Desenvolvido para armazenamento e carregamento de baterias de íons de lítio; testado conforme VDMA 24994 para thermal runaway interno.
• Resistência ao fogo externa > 90 minutos (O 90) segundo VDMA 24994.
• Contenção comprovada de chamas, projéteis e fragmentos durante eventos de thermal runaway.
• Energia máxima de bateria testada por armário: 8,0 kWh (com células brutas).
• Construção em materiais não combustíveis; acabamento padrão: corpo cor alumínio RAL, portas RAL 1023 amarelo de tráfego.
• Fitas de vedação corta‑fogo perimetrais que espumam automaticamente em caso de incêndio.
• Porta de duas folhas com montante central; trancável com cilindro de perfil; sem fecho automático; alarme audível após 60 s se a porta ficar aberta.
• Ventilação mecânica técnica para evitar acumulação de calor; desliga automaticamente em caso de incêndio.
• Base com folga de 100 mm para transpalete / empilhador e painel de base removível.
• Prateleiras de aço ajustáveis em altura, pintadas a pó; configuração padrão: 4 prateleiras (75 kg por nível).
• Bandeja de chão conforme AwSV, chapa pintada (RAL 7035), capacidade de 5 litros.
• Opção com régua de tomadas: 3 níveis com 10 tomadas com terra cada (max. 3,5 kW por régua; potência máxima por armário 10,5 kW).
• Unidade de controlo padrão com indicadores visuais e sonoros, deteção de fumo e ventilação integrada.
• Desligamento completo da alimentação em emergência; contacto potencialmente livre para sinalização e cabo pré‑instalado para ligação ao alarme de incêndio do edifício.
• Equipamento opcional: gerador de extinção por aerossol, supressão ativa, módulo GSM para monitorização remota.
• Tensão de alimentação: 400 V (trifásico).

Elementos adicionais e fundamentação de segurança
O design do armário prioriza a proteção das baterias armazenadas e dos ativos circundantes combinando resistência ao fogo externa com contenção interna de incidentes. O alívio de pressão e as vedações expansíveis limitam a libertação de chamas, fragmentos e gases tóxicos. Alarmes visuais e sonoros e interfaces potencialmente livres permitem integração com sistemas de gestão do edifício e serviços de emergência para intervenção rápida e mínima interrupção operacional.

Especificações técnicas

• Classe de resistência ao fogo: I/O 90
• Resistência ao fogo interna: Thermal Runaway (VDMA 24994)
• Resistência ao fogo externa: 90 minutos (VDMA 24994)
• Base de ensaio / certificação: VDMA 24994; certificado ECB•S
• Energia máxima testada: 8,0 kWh (com células brutas)
• Carregamento no armário: opcional
• Número de pontos de carregamento: 0 / 3 (consoante configuração)
• Potência máxima de carregamento por armário: 10,5 kW (max. 3,5 kW por régua)
• Alívio de pressão integrado: sim
• Ventilação mecânica integrada: sim (desliga em caso de incêndio)
• Portas com fecho automático: não
• Unidade de controlo: de série (indicadores visuais e sonoros)
• Detetores de fumo / deteção de incêndio: de série
• Alarmes visuais e sonoros em caso de incêndio: sim
• Desligamento de emergência: corte completo da alimentação
• Supressão ativa: opcional (gerador de aerossol)
• Interface potencialmente livre: sim
• Cabo pré‑instalado para alarme do cliente: sim
• Sistema de fecho: puxador com cilindro de perfil (compatível com sistemas de fechadura)
• Número de prateleiras em aço: 4; capacidade de carga: 75 kg por nível
• Altura de base para passagem de veículos: 100 mm
• Bandeja de retenção: 5 litros
• Proteção contra sobretensões: sim
• Tensão de alimentação: 400 V (trifásico)
