Visão geral

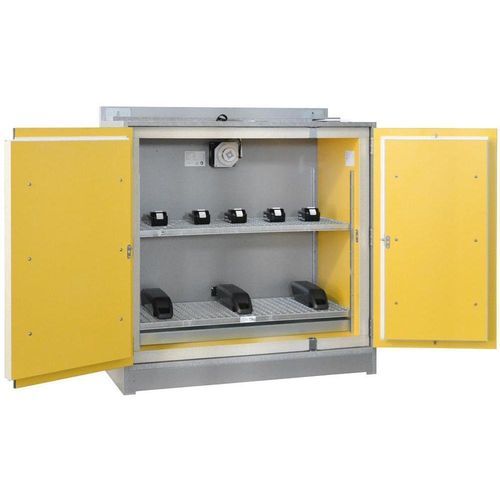

O armário para baterias SiS Li-Ion Basic da LaCont é uma solução industrial de entrada para armazenamento passivo seguro e carregamento ativo opcional de baterias de íons de lítio. Projetado para proteção contra incêndio, o armário é certificado 90 minutos (EI90) internamente e externamente e integra detecção e ventilação para reduzir riscos em ambientes comerciais e industriais.

Características principais

• Estrutura completa certificada com resistência ao fogo de 90 minutos (EI 90) interna e externa.
• Construído com materiais não combustíveis (Classe A2 – s1, d0 conforme DIN EN 13501-1); acabamento: corpo cor alumínio, portas RAL 1023 (amarelo trânsito).
• Juntas periféricas de proteção contra incêndio que espumam automaticamente em caso de fogo.
• Portas trancáveis com cilindro de duplo pino e alavanca giratória.
• Sistema de ventilação mecânica integrado com detector de fumo e ventilador (padrão).
• Entradas de cabos resistentes ao fogo na parte superior e inferior para retrofit de cabeamento de alarme/controle.
• Portas de abertura suave com ângulo de 180° (não autocalcantes).
• Base com folga inferior de 100 mm e painel de rodapé removível para acesso com transpalete/empilhador.
• Níveis de armazenamento com grelha ajustável em altura; capacidade de carga de 75 kg por nível.
• Equipamentos opcionais: supressão ativa de incêndio (gerador de aerossol), unidade de controlo com indicador visual de estado, réguas de alimentação para carregamento, bandeja de retenção (17 litros), interface livre de potencial para transmissão de sinais.

Variantes / modos de operação

• Basic Store: armazenamento passivo sem carregamento integrado. Fornecido com ventilação e detector de fumo; sem réguas de alimentação nem unidade de controlo de série.
• Basic Charge: concebido para carregamento ativo. Equipado com réguas de alimentação (até 10 tomadas, total até 3,5 kW) e unidade de controlo com indicador visual; a unidade desliga automaticamente o ventilador integrado se o detector de fumo for ativado.

Instalações e acessórios

• Gerador de extinção por aerossol (opcional): ativa-se automaticamente em caso de subida crítica de temperatura ou incêndio e enche o interior com aerossol extintor.
• Réguas de alimentação (opcional / instaladas nas versões Charge): carregamento organizado nos níveis de armazenamento para múltiplas baterias.
• Bandeja de retenção integrada (17 litros): contêm líquidos perigosos em caso de avaria de célula.
• Unidade de controlo com deteção de fumo: monitorização contínua do interior; dispara alarme e pode retransmitir sinais ao sistema de gestão do edifício via contacto livre de potencial.
• Painel de rodapé removível para acesso com transpalete; altura do rodapé 100 mm.

Objetivos de proteção
O armário destina-se a cumprir os objetivos de segurança industriais em situação de emergência:

• Proteger pessoas e ganhar tempo para evacuação e intervenção dos bombeiros, contendo um incêndio dentro do armário.
• Proteger as baterias armazenadas de incêndio externo para evitar escalada e riscos adicionais.

Certificação e normas
Testado de acordo com DIN EN 1363-1 e certificado por 90 minutos de resistência ao fogo (EI 90) interna e externamente. Relatório de certificação emitido pela MPA Dresden.

Especificações técnicas

• Nome do modelo: SiS Li-Ion Basic
• Classe de resistência ao fogo: EI90
• Resistência ao fogo interna: 90 min (EN 1363-1)
• Resistência ao fogo externa: 90 min (EN 1363-1)
• Norma de ensaio: DIN EN 1363-1:2012-10
• Certificação: Relatório MPA Dresden
• Energia máxima de carga recomendada: máx. 8 kWh (baterias recarregáveis comerciais)
• Carregamento no armário: opcional
• Número de pontos de carregamento: 0 / 2 / 4 (configurável; versões Charge podem incluir réguas até 10 tomadas)
• Potência máxima de carregamento por armário: 3,5 kW
• Ventilação mecânica integrada: sim (padrão)
• Portas auto‑fechantes: não
• Unidade de controlo: opcional (com indicador visual)
• Deteção de fumo: padrão
• Corte da ventilação em caso de deteção de incêndio: padrão
• Supressão ativa de incêndio: opcional
• Interface sem potencial: sim
• Entradas de cabos resistentes ao fogo: topo e base
• Sistema de fecho: alavanca giratória com cilindro de duplo pino
• Número de grelhas: 4
• Capacidade por nível: 75 kg
• Folga inferior para acesso de veículos: sim (100 mm)
• Capacidade da bandeja: 17 litros
• Proteção contra sobretensões: sim
• Tensão de alimentação: 230 V
