Visão geral do produto

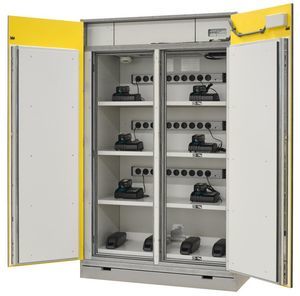

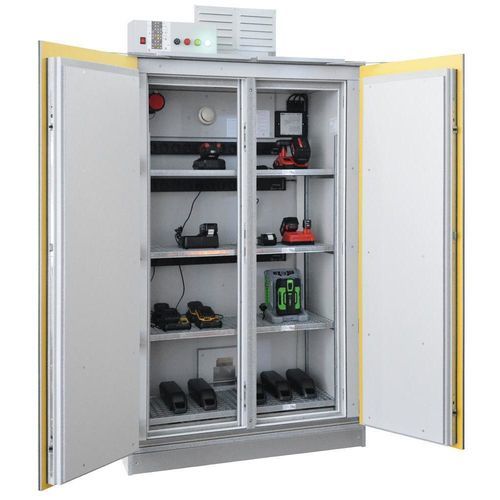

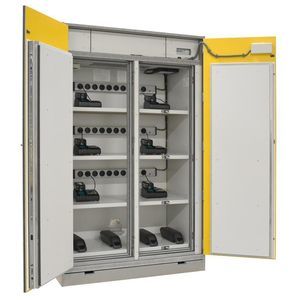

O armário de baterias Safe Pro da LaCont (modelo SiS Li‑Ion 90 Safe Pro) foi concebido para armazenamento organizado e carregamento opcional de baterias recarregáveis de iões de lítio. Fornece proteção contra incêndio certificada e alargada (certificado GS, teste de fogo real) e foi projetado para minimizar a propagação de fogo, a libertação de fumo e os riscos ao pessoal.

Principais características

• Certificação GS (MPA Dresden) auditada segundo EK5 / AK4 22‑01 com teste de fogo real bem‑sucedido em baterias.
• Resistência ao fogo: 90 minutos externa (EN 14470‑1) e 90 minutos interna (EN 1363‑2).
• Portas de dois batentes com montante central e fecho automático; bloqueio automático em caso de incêndio.
• Juntas perimetrais intumescentes que formam espuma com o calor; construídas com materiais incombustíveis.
• Estanquidade à fumaça testada para limitar emissões tóxicas.
• Ventilação mecânica integrada (standard) para evitar acumulação de calor durante a carga; ventilação desliga automaticamente em caso de incêndio.
• Indicadores visuais e sonoros de estado e alarmes; unidade de controlo com deteção de fumo incluída de série.
• Desligamento completo da alimentação em situações de emergência.
• Gerador de extinção por aerossol integrado opcional para supressão interna imediata em caso de subida crítica de temperatura ou incêndio.
• Sistemas de supressão ativos opcionais e módulo GSM opcional para monitorização remota e notificações de alarme.
• Carregamento organizado com réguas de potência opcionais (cada nível de grelha pode aceitar uma régua com 10 tomadas aterradas).
• Altura livre à base 100 mm para acesso de paleteira/empilhador; painel de base removível.
• Bandeja de fundo (chapa pintada) conforme AwSV, capacidade 5 litros para conter líquidos perigosos.

Especificações técnicas (tabela)
Modelo: SiS Li‑Ion 90 Safe Pro
Classe de resistência ao fogo: 90 minutos
Resistência interna ao fogo: 90 minutos (EN 1363‑2)
Resistência externa ao fogo: 90 minutos (EN 14470‑1)
Base para auditoria: EK5 / AK4 22‑01
Certificação: certificado GS (MPA Dresden)
Energia máxima de carga recomendada: 12 kWh (baterias standard)
Pontos de carga: 0 / 2 / 4
Potência máxima de carga por armário: 3,5 kW (230 V) ou 10,5 kW (400 V)
Ventilação mecânica integrada: Sim (standard); desliga em caso de incêndio
Portas com fecho automático: Sim (testadas segundo DIN EN 16121 / 16122)
Unidade de controlo: Indicadores visuais e sonoros, deteção de fumo (standard)
Desligamento em emergência: Cortes completos de alimentação
Capacidade da bandeja: 5 L (conforme AwSV)
Altura livre da base: 100 mm (acesso paleteira/empilhador)
Capacidade de carga por nível: 75 kg
Número de níveis de grelha: 4
Número de prateleiras de aço (pintadas): 0
Proteção contra sobretensão: Sim
Contacto sem tensão: Sim (interface sem potencial)
Cablagem pré‑instalada para alarme de incêndio: Sim
Tensão de alimentação: 230 V ou 400 V

Recursos adicionais do produto

• Gerador de extinção por aerossol: dispositivo integrado opcional que ativa automaticamente numa subida crítica de temperatura ou incêndio para suprimir as chamas internas.
• Régua de potência: réguas opcionais integradas permitem carregamento organizado por nível; potência máxima depende da versão de tensão.
• Comportamento da unidade de controlo: ao detectar fumo/fogo, a unidade dispara alarme visual/sonoro, desliga alimentação e ventilação e fornece contacto sem tensão para sinalização externa.
• Preparação para instalação: passagens de cabos e pré‑fiação fornecidas para instalação posterior de sensor de alarme de incêndio e ligação ao sistema do edifício.
• Opções de tensão e fusíveis: 230 V monofásico (1×16 A) e 400 V trifásico (3×16 A); limites de potência variam conforme configuração.

Especificações

• Nome do modelo: SiS Li‑Ion 90 Safe Pro
• Certificado GS (MPA Dresden), padrão de auditoria EK5 / AK4 22‑01
• Resistência ao fogo: 90 minutos (interna e externa)
• Energia armazenada recomendada: 12 kWh (baterias standard)
• Pontos de carga: 0 / 2 / 4
• Potência máxima de carga: 3,5 kW (230 V) ou 10,5 kW (400 V)
• Ventilação mecânica integrada; corte de ventilação em caso de incêndio
• Indicadores visuais e sonoros; corte total de alimentação em emergência
• Bandeja: 5 L (conforme AwSV); altura livre da base 100 mm; painel de base removível
• Capacidade por nível: 75 kg; número de níveis de grelha: 4
• Gerador de extinção por aerossol e supressão ativa opcionais
• Proteção contra sobretensão e contacto sem tensão para monitorização externa
