Visão geral

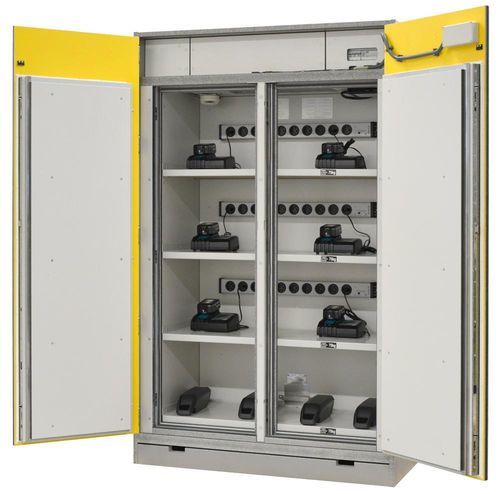

O armário SiS Li‑Ion Premium I/O 90 da LaCont é uma solução testada para armazenamento seguro e carregamento opcional de baterias de íons de lítio. Projetado e testado de acordo com a norma VDMA 24994, o armário limita os riscos de Thermal Runaway interno e oferece resistência ao fogo externa superior a 90 minutos. Com capacidade energética avaliada até 8,0 kWh, alívio de pressão integrado e ventilação mecânica, reduz a saída de chamas, projéteis e fragmentos em caso de falha de bateria.

Principais características

• Projetado para armazenamento e carregamento de baterias de íons de lítio; testado conforme VDMA 24994
• Testado contra Thermal Runaway interno e resistência ao fogo externa > 90 minutos
• Impede a fuga de chamas, projéteis e fragmentos em ensaios práticos
• Capacidade energética máxima testada por armário: 8,0 kWh
• Construção em materiais incombustíveis; corpo cor alumínio RAL, portas RAL 1023 (amarelo trânsito)
• Juntas de proteção contra incêndio perimetrais que espumam automaticamente em caso de fogo
• Porta de duas folhas com montante central; trancável com cilindro de perfil; sinal audível 60 s após as portas ficarem abertas
• Ventilação mecânica técnica para evitar acumulação interna de calor; ventilação desliga na deteção de incêndio
• Base com folga de 100 mm para passagem de veículos; painel de base removível
• Prateleiras em aço pintado ajustáveis em altura: 4 níveis, capacidade de carga 75 kg por nível
• Bandeja de base conforme AwSV, chapa de aço pintada, capacidade 5 litros
• Versão opcional com régua de alimentação: até 3 níveis com régua (10 tomadas por régua)
• Unidade de controlo integrada com indicadores visuais e sonoros e deteção de incêndio de série
• Desligamento completo da alimentação em emergência; proteção contra sobretensões incluída
• Tensão de alimentação: 400 V (trifásico)

Sistemas de controlo e segurança

• Unidade de controlo padrão com indicador de estado visual (normal / avaria / alarme)
• Detetor de fumo sensível e deteção de incêndio integrados; alarme visual e sonoro imediato
• Desligamento automático da alimentação e da ventilação mecânica quando detectado fogo
• Contactos livres de potencial para diferenciação de alarme e envio a uma central
• Preparação de cabos interna e externa para ligação a sistema de alarme de incêndio do edifício
• Módulo GSM opcional para monitorização remota e notificação de alarmes

Supressão ativa de incêndio (opcional)
Opcionalmente equipado com gerador de extinção por aerossol integrado que se activa automaticamente em caso de aumento crítico de temperatura ou incêndio; o aerossol enche o interior em segundos para suprimir as chamas e limitar a propagação do fogo.

Objetivos de proteção

• Proteger os bens armazenados contra fogo externo
• Limitar a propagação de fumo e fogo em caso de incêndio interno
• Minimizar o risco para pessoas por libertação de gases tóxicos ou explosivos
• Proteger contra projéteis e fragmentos
• Sinalizar condições críticas no interior para pessoas e serviços de emergência e integrar com sistemas de proteção existentes

Tabela técnica (itemes selecionados)
Modelo — SiS Li‑Ion Premium I/O 90
Classe de resistência ao fogo: I/O 90
Resistência interna ao fogo: Thermal runaway (VDMA 24994)
Resistência externa ao fogo: 90 min (VDMA 24994)
Base de ensaio: VDMA 24994
Certificação: ECB•S Certificate (VDMA)
Energia máxima de carga: 8 kWh testados (com células cruas)
Potência máxima de carga por armário: 10,5 kW
Carregamento no armário: opcional
Número de pontos de carregamento: 0 / 3
Alívio de pressão integrado: sim
Ventilação mecânica integrada: sim
Portas auto‑fechantes: não
Unidade de controlo: padrão
Detecção de fumo / incêndio: padrão
Ventilação mecânica: padrão
Corte da ventilação em caso de incêndio: padrão
Indicadores visuais e sonoros: sim
Alarmes visuais e sonoros em caso de incêndio: sim
Desligamento em emergência: corte total da alimentação do armário
Supressão ativa: opcional (gerador de aerossol)

Especificações técnicas

• Modelo: SiS Li‑Ion Premium I/O 90
• Base de ensaio: VDMA 24994 (thermal runaway interno, O 90 externo)
• Certificação: ECB•S (VDMA)
• Energia máxima testada: 8,0 kWh
• Potência elétrica máxima: 10,5 kW (400 V, trifásico)
• Prateleiras: 4 prateleiras em aço, ajustáveis em altura, 75 kg de carga por nível
• Folga de base: 100 mm para transpalete / empilhador
• Capacidade da bandeja de piso: 5 litros (conforme AwSV)
• Alívio de pressão integrado e ventilação mecânica (com corte em caso de incêndio)
• Unidade de controlo: padrão (indicadores visuais & sonoros, contacto livre de potencial)
• Supressão ativa: opcional (gerador de aerossol)
• Tensão de alimentação: 400 V (3 x 16 A)
• Proteção contra sobretensões: sim
