Painel elétrico de piso B80-8024-A

de pisoem alumínioem aço

Visão geral

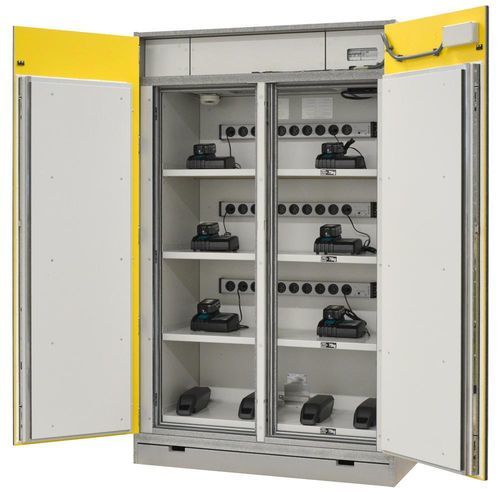

O armário SiS Li-Ion Premium I/O 90 da LaCont foi projetado para armazenamento ativo e passivo e carregamento opcional de baterias de iões de lítio. Projetado e testado segundo VDMA 24994, protege contra Thermal Runaway interno, oferece resistência certificada ao fogo externa (O 90, > 90 minutos) e evita a saída de chamas, projéteis e fragmentos. Inclui alívio de pressão integrado, ventilação mecânica e unidade de controlo eletrónica para maior segurança operacional.

Principais características

• Projetado e testado para armazenamento e carregamento de baterias de iões de lítio (VDMA 24994)
• Proteção contra Thermal Runaway interno (VDMA 24994)
• Resistência externa ao fogo: > 90 minutos (O 90)
• Impede liberação de chamas, projéteis e estilhaços em caso de falha de células
• Energia máxima testada por armário: 8,0 kWh (com células brutas)
• Construção em materiais não combustíveis; corpo cor alumínio RAL, portas RAL 1023 (amarelo de sinalização)
• Juntas de proteção contra fogo que expandem em caso de incêndio
• Porta de duas folhas com montante central; trancável com cilindro perfilado (compatível com sistemas de fecho)
• Alarme sonoro de aviso após 60 segundos com portas abertas
• Ventilação técnica (mecânica) para evitar acumulação de calor
• Base com folga de 100 mm para transpalete/empilhador; painel de plinto removível
• Prateleiras reguláveis em aço lacado — 4 padrão; carga 75 kg por prateleira
• Bandeja de base conforme AwSV, aço lacado, capacidade 5 L
• Opcional: réguas de alimentação (até 3 níveis) com 10 tomadas terra cada (máx. 3,5 kW por régua)
• Unidade de controlo padrão com indicadores visuais e sonoros, detecção de fumo e incêndio
• Desligamento total da alimentação em emergência; proteção contra sobretensões incluída
• Opcionais: supressão ativa de incêndio (gerador de aerossol) e módulo GSM para monitorização remota

Controlo do produto & alarmes

• Unidade de controlo integrada com indicador óptico de estado (normal, avaria, alarme)
• Detetor de fumo interno de alta sensibilidade que dispara alarme visual e sonoro
• Ao detetar fogo, a alimentação e a ventilação integrada são desligadas completamente
• Contacto sem potencial para transmissão de alarme e diferenciação
• Preparação de cabos para retrofit de sensor de alarme de incêndio e ligação ao sistema de alarme do edifício

Funções adicionais & usabilidade

• Cada prateleira pode receber uma régua de alimentação (10 tomadas) — máx. 3,5 kW por régua
• Potência máxima de carregamento por armário 400 V: 10,5 kW
• Tensão de serviço: 400 V (3‑fase); proteção fusível padrão 3 x 16 A
• Configuração de prateleiras ajustável para diferentes tamanhos de bateria
• Painel de plinto removível para movimentação com transpalete ou empilhadora

Especificações técnicas
Classe de resistência ao fogo — I/O 90
Resistência interna ao fogo — Thermal Runaway (VDMA 24994)
Resistência externa ao fogo — > 90 minutos (VDMA 24994)
Norma de ensaio — VDMA 24994
Certificação — ECB•S (VDMA)
Energia máxima de carga — 8,0 kWh testados (células brutas)
Número de pontos de carga — 0 / 3 (opcional)
Potência máxima de carga por armário — 10,5 kW
Alívio de pressão integrado — sim
Ventilação mecânica integrada — sim
Portas com fecho automático — não
Unidade de controlo — padrão
Detetores de fumo / deteção de incêndio — padrão
Desligamento em emergência — corte total da alimentação
Supressão ativa de incêndio — opcional (gerador de aerossol)
Interface sem tensão — sim (com diferenciação de alarme)
Cabo pré‑instalado para alarme do cliente — sim
Sistema de fecho — punho com cilindro perfilado (compatível com esquemas de fecho)
Número de prateleiras em aço (acabamento a pó) — 4
Capacidade por prateleira — 75 kg
Folga sob base para acesso de equipamentos — sim (100 mm)
Bandeja de retenção — 5 litros (conforme AwSV)
Proteção contra sobretensões — sim
Tensão de alimentação — 400 V
