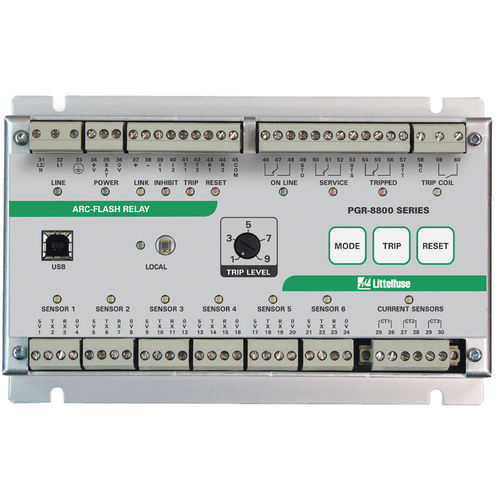

Relé de proteção de fase PGR-8800 series

de correntepara arcos elétricos1 NA/NF

O relé de arco elétrico da série PGR-8800 é um relé de proteção baseado em microprocessador que limita os danos causados por arcos elétricos, utilizando sensores de luz para detetar rapidamente um arco e, em seguida, disparar um disjuntor. São fornecidas entradas para transformadores de corrente de fase, destinadas à proteção contra arco elétrico com restrição de corrente e, quando equipado com as mesmas, é possível ativar uma função programável de sobrecorrente de tempo definido. Um sensor ótico no PGR-8800 e um nível de disparo ajustável reduzem a probabilidade de disparos indesejados, definindo um limiar para a luz ambiente. O PGR-8800 aceita sensores pontuais PGA-LS10 e sensores de fibra ótica PGA-LS20/PGA-LS30, concebidos para captar luz num ângulo amplo e com elevada sensibilidade. Os sensores, as entradas e as ligações são monitorizados para garantir um funcionamento à prova de falhas. Um circuito de disparo secundário de estado sólido proporciona um caminho de disparo redundante. Uma porta USB é utilizada para a configuração e acesso aos registos de eventos e gráficos. Para uma localização rápida da falha, os LEDs do painel frontal e dos sensores indicam o estado dos sensores e quais os sensores que detetaram uma falha de arco. É possível ligar, no máximo, quatro unidades PGR-8800 num único sistema. Colocação dos sensores O relé de arco elétrico PGR-8800 e os sensores são facilmente instalados em projetos de reabilitação e em novos quadros elétricos, com pouca ou nenhuma reconfiguração. Sistemas mais complexos com múltiplas fontes de alimentação são configurados utilizando o software da interface USB integrada no relé. Geralmente, recomenda-se a montagem de um ou dois sensores por cubículo para cobrir todas as barras de distribuição horizontais e verticais, compartimentos de disjuntores, gavetas e qualquer local onde exista risco de falha de arco.
