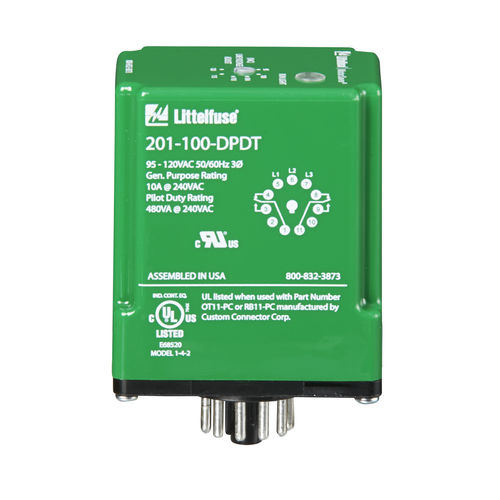

Relé de monitoramento de tensão 201-SP-DPDT series

2 NA/NFmonofásicode motor

A série 201-SP-DPDT é um monitor de tensão encaixável com base octal de 8 pinos, concebido para proteger motores monofásicos, independentemente do seu tamanho. O modelo 201-100-SP-DPDT é utilizado em motores de 95–120 V CA, 50/60 Hz, para evitar danos causados por baixa tensão. O 201-200-SP-DPDT é utilizado em motores de 190–240 V CA, 50/60 Hz. Estes monitores dispõem de dois conjuntos isolados de contactos, ideais para utilização com dois circuitos de controlo com tensões diferentes. O circuito exclusivo de deteção de tensão, baseado num microcontrolador, monitoriza constantemente a tensão para detetar condições prejudiciais na linha de alimentação. Quando é detetada uma condição prejudicial, os relés de saída do MotorSaver são desativados após um atraso de desligamento especificado. Os relés de saída reativam-se depois de as condições da linha de alimentação regressarem a um nível aceitável e de ter decorrido um período de tempo especificado (atraso de reinício). O atraso de disparo evita disparos indesejados devido a flutuações rápidas nas condições da linha de alimentação. Notas: É necessário utilizar a tomada modelo OT08PC para obter a certificação UL O binário recomendado pelo fabricante para os terminais de parafuso das tomadas octais das séries RB e OT é de 12 in.-lbs. Características Circuito proprietário baseado em microcontrolador Atraso de disparo fixo de 4 segundos Diagnóstico avançado por LED Design compacto para montagem em 8 pinos, em calha DIN ou à superfície Vantagens Monitorização constante da tensão para detetar condições prejudiciais na linha de alimentação – mesmo antes do arranque do motor Evita disparos indesejados devido a flutuações rápidas nas condições da linha de alimentação Fornece diagnósticos que podem ser utilizados para a resolução de problemas e para determinar o estado do relé Permite flexibilidade na instalação no painel
