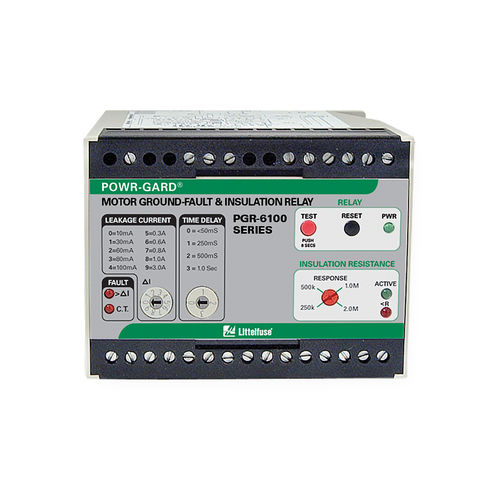

Relé de proteção de fuga à terra PGR-6100 series

de isolamento1 NA/NFpara motor elétrico

O monitor PGR-6100 combina as caraterísticas de um relé de proteção contra falhas de terra e de um monitor de isolamento numa única unidade. O monitor pode detetar um defeito à terra do motor quer o motor esteja a funcionar (modo online) ou parado (modo offline). Protege contra defeitos à terra através da monitorização da resistência de isolamento quando o motor está desenergizado e através da monitorização da corrente de defeito à terra quando o motor está energizado. O PGR-6100 possui duas saídas analógicas separadas para medidores de corrente e ohm opcionais e dois relés de alarme separados. A unidade opera em sistemas monofásicos ou trifásicos solidamente aterrados, aterrados por resistência e não aterrados até 6 kV. Os modos de funcionamento selecionáveis à prova de falhas ou não à prova de falhas permitem ligações a bobinas de disjuntores de derivação ou de subtensão. O PGR-6100 é único na medida em que possui capacidades de previsão e de proteção. Caraterísticas Captação de GF ajustável (10 mA-3 A) Captação de isolamento ajustável (250 kΩ-2 MΩ) Atraso de tempo ajustável (50 ms-1,0 s) Contactos de saída Duas saídas analógicas (0-1 mA) Monitorização do circuito de TC
