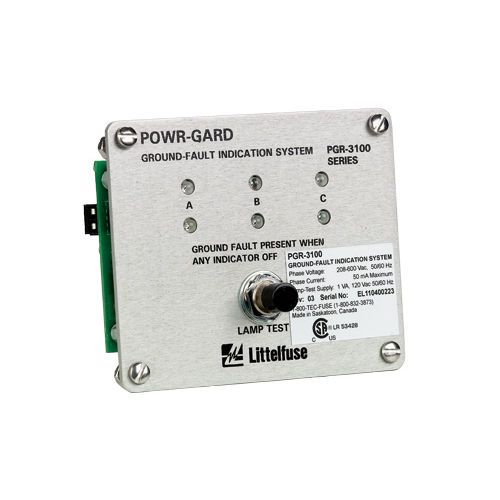

Indicador de defeitos de massa PGR-3100

de tensãode LEDpara montagem em painel

O sistema de indicação de falha à terra da série PGR-3100 funciona em sistemas de corrente alternada não ligados à terra. Esta unidade indica a presença de tensão em cada fase de um sistema trifásico. Os LEDs no painel acendem-se quando há tensão presente. Quando ocorre uma falha à terra, a tensão na fase afetada reduz-se ao potencial de terra, fazendo com que os LEDs da fase afetada fiquem mais fracos. Num sistema com ligação à terra por resistência ou sem ligação à terra, os LEDs das fases não afetadas ficam mais brilhantes. Os sistemas de corrente alternada sem ligação à terra são obrigados, nos termos do Artigo 250.21(B) do NEC e da Parte 1, Secção 10-106 (2) do Código Elétrico Canadiano (CEC), a ter detetores de falha de ligação à terra (como o PGR-3100) instalados no sistema. Podem ser utilizados transformadores de potencial (PTs) externos para reduzir a tensão do sistema, permitindo que o PGR-3100 seja aplicado a qualquer tensão de sistema. Os PTs não são necessários para tensões de sistema até 600 V CA. Características Em conformidade com os códigos NEC® e CEC LEDs de fase LEDs redundantes Botão de teste das lâmpadas Tecnologia POWR-GARD® Vantagens Cumpre os requisitos do Artigo 250.21(B) do NEC e da Parte 1, Secção 10-106 (2) do CEC para sistemas não ligados à terra Indica a presença de um falha de ligação à terra e a fase afetada, bem como a tensão fase-terra num barramento energizado LEDs redundantes de longa duração (dois por fase) para garantir a fiabilidade Verifica se os LEDs estão a funcionar Proteção superior contra danos no sistema elétrico
