Sistema de controle de proteção MPS series

digitalpara motor

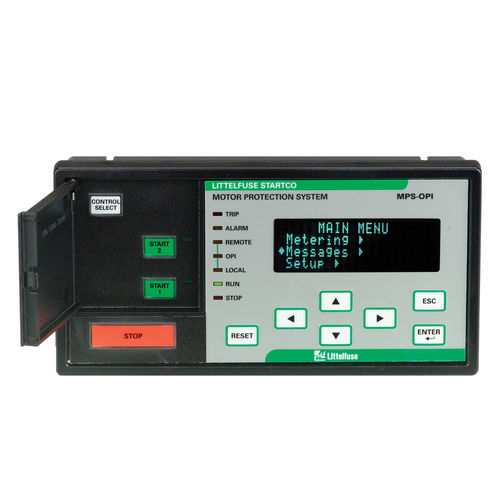

O Sistema de Proteção do Motor da série MPS oferece uma proteção abrangente da tensão e controlo do arranque para motores de média tensão. O sistema monitoriza a tensão, a corrente e a temperatura para fornecer um pacote abrangente de funções de proteção. O MPS é um sistema modular com proteção integrada, controlo do motor, medição e funções de registo de dados. Este sistema é normalmente utilizado para fornecer proteção a motores de indução trifásicos de baixa e média tensão e de potência média a elevada. Funcionamento A Unidade de Controlo (MPS-CTU) é o módulo central. Ela pode operar como uma unidade independente ou com a Interface do Operador (MPS-OPI), Módulos RTD (MPS-RTD) e Módulo Diferencial (MPS-DIF). A CTU pode ser programada usando a OPI ou a rede de comunicações. As entradas e saídas programáveis fornecem uma plataforma de hardware flexível e o software personalizado pode ser facilmente carregado de um PC para a memória flash da CTU. Interface do operador (MPS-OPI) - Ecrã fluorescente a vácuo grande e brilhante, 4 x 20 - Apresenta os valores medidos - Acesso a pontos de ajuste - Alimentado pela unidade de controlo - Montagem em painel ou diretamente na unidade de controlo - Montagem remota (comprimento máximo do circuito de 1,2 km ou 4000 pés) - Tamanho 1/2 DIN - Certificado para locais perigosos Unidade de Controlo (MPS-CTU) - Entradas de corrente - transformadores de corrente de fase secundária de 5 A ou 1 A - Entradas de tensão - até 600 V sem PTs - Entrada de fuga à terra - transformador secundário ou sensível de 5 A ou 1 A - Entrada de tacómetro (impulso de alta velocidade) - 8 entradas digitais, 5 saídas de relé, 1 entrada e saída analógica
