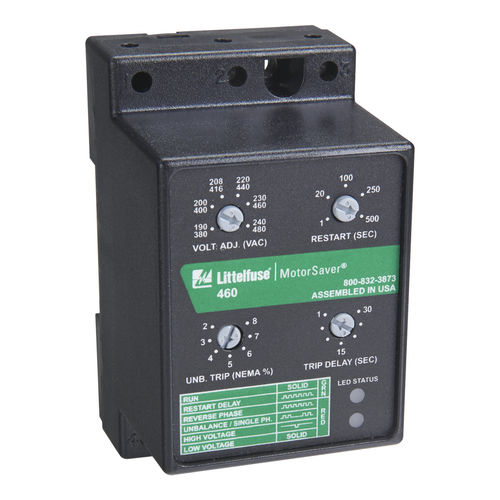

Relé de monitoramento de tensão 460 series

2 NA1 NA1 NF

A série 460 é um monitor de tensão trifásico que protege motores de 190–480 V CA ou 475–600 V CA, a 50/60 Hz, independentemente do seu tamanho. Este monitor de tensão permite ao utilizador selecionar um valor nominal de tensão e deteta automaticamente a tensão da rede. Um circuito exclusivo de deteção de tensão e fase, baseado num microcontrolador, monitoriza constantemente a tensão trifásica para detetar condições prejudiciais na linha de alimentação, tais como tensão baixa, alta e desequilibrada, perda de qualquer fase e inversão de fase. Quando é detetada uma condição prejudicial, o relé de saída do MotorSaver® é desativado após um atraso de desligamento especificado. O relé de saída reativa-se após as condições da linha de alimentação regressarem a um nível aceitável durante um período de tempo especificado (atraso de reinício). Os atrasos de disparo e reinício evitam disparos indesejados devido a flutuações rápidas nas condições da linha de alimentação. Todos os modelos 460 apresentam um atraso de disparo ajustável de 1 a 30 segundos, um atraso de reinício de 1 a 500 segundos, um ponto de disparo por desequilíbrio de tensão de 2 a 8 % e um contacto de tipo C, salvo indicação em contrário na ficha técnica. Características Detecção automática de uma ampla gama de tensões Definições ajustáveis de atraso de disparo e reinício Circuito baseado em microcontrolador Diagnóstico avançado por LED Definição ajustável de disparo por desequilíbrio de tensão Vantagens Deteta automaticamente a tensão do sistema entre 190–480 V CA ou 475–600 V CA. Poupa tempo de configuração Evita disparos indesejados devido a flutuações rápidas nas condições da linha de alimentação Maior precisão e elevada fiabilidade Indicador visual rápido da causa do disparo e do estado do relé Proporciona proteção fiável quando existe tensão regenerativa
