Sistema de monitoramento de resistência de ligação de terra SE-325 series

de transformadorde falhas de aterramento

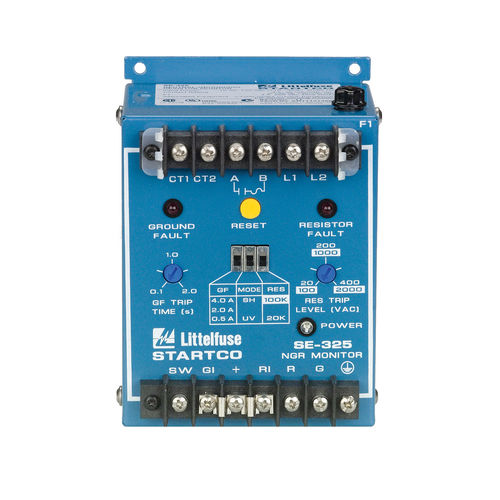

A série SE-325 é um monitor de resistência de ligação à terra do neutro utilizado em sistemas com ligação à terra por resistência até 25 kV para monitorizar a integridade do percurso entre o neutro e a terra e para detetar falhas à terra. Mede a corrente e a tensão numa ligação do neutro à terra de um transformador ou gerador, bem como a continuidade da resistência de ligação à terra do neutro (NGR). O monitor SE-325 coordena estas três medições para detetar uma ligação solta, corrosão, falha à terra ou avaria da NGR, e fornece um contacto de saída de alarme ou de disparo. Características Monitorização contínua do NGR Detecção de falhas à terra Limite de ativação ajustável (0,5–4 A) Atraso de tempo ajustável (0,1–2 s) Contactos de saída Modo de funcionamento dos contactos selecionável Vantagens Deteta falhas na resistência em segundos, reduz o risco de sobretensão transitória e elimina o risco de falha na deteção de falhas de ligação à terra Proteção principal ou de reserva para detetar uma falha de ligação à terra em qualquer ponto do sistema monitorizado Selecione a maior sensibilidade sem falsas ativações O atraso de disparo ajustável permite a coordenação do sistema Contacto de saída de tipo A Os modos de funcionamento selecionáveis «fail-safe» ou «não fail-safe» permitem a ligação a uma bobina de disjuntor de derivação ou de subtensão, ou a um sistema de alarme
