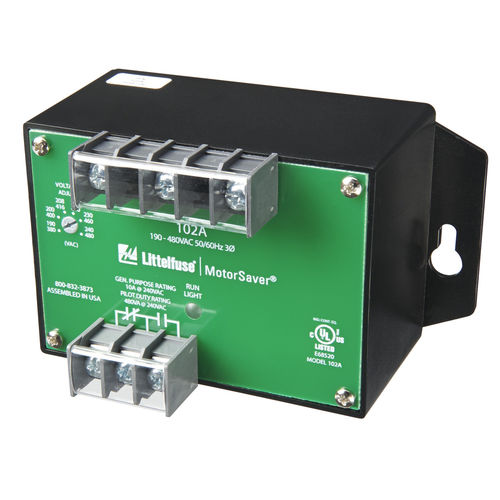

Relé de monitoramento de tensão 102A series

de fase1 NA/NFtrifásico

A série 102A é um monitor de tensão trifásico, com seleção automática de gama e duas gamas de medição, que protege motores de 190–600 V CA, 50*/60 Hz, independentemente do seu tamanho. Este monitor permite ao utilizador definir um ponto de regulação de tensão nominal e seleciona automaticamente entre as faixas de 200 V e 400 V. Um circuito exclusivo de deteção de tensão e fase, baseado num microcontrolador, monitoriza constantemente as tensões trifásicas para detetar condições prejudiciais na linha de alimentação. Quando é detetada uma condição prejudicial, o relé de saída é desativado após um atraso de disparo especificado. O relé de saída reativa-se assim que as condições da linha de alimentação regressarem a níveis aceitáveis. O monitor 102A inclui um sistema avançado de diagnóstico com um único LED, com cinco padrões de iluminação diferentes que distinguem entre falhas e condições normais. As indicações por LED incluem funcionamento normal, atraso no reinício após o arranque, disparo por inversão de fase, disparo por desequilíbrio/monofásico e disparo por alta ou baixa tensão. *Nota: 50 Hz aumentará todos os tempos de atraso em 20 % Características Circuito proprietário baseado em microcontrolador Detecção automática de uma ampla gama de tensões Diagnóstico avançado por LED Atraso de disparo ajustável (102A2) Vantagens Monitorização constante de monofásico, baixa tensão, alta tensão (102A-9), desequilíbrio de tensão, inversão de fase e condições prejudiciais da linha de alimentação Deteta automaticamente a tensão do sistema entre 190–480 V CA. Poupa tempo de configuração Indicador visual rápido da causa do disparo Evita disparos indesejados devido a condições de linha de alimentação sujeitas a flutuações rápidas
