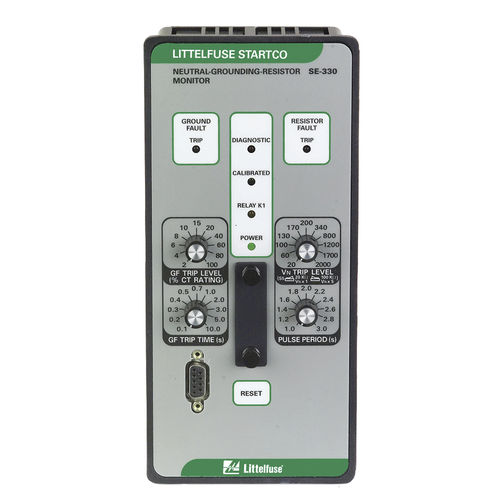

Relé de monitoramento de corrente SE-330 series
para montagem em painel

relé de monitoramento de corrente
relé de monitoramento de corrente
Guardar nos favoritos
Comparar


Características

Valor medido
de corrente
Montagem
para montagem em painel
Tensão de disparo

MÍN: 65 V

MÁX: 265 V

Descrição

O SE-330 é um relé avançado de monitoramento de resistência de terra e neutro-terra que está em conformidade com a Regra 10-302 do Código Elétrico Canadense de 2018, Parte I (Código CE). Ele mede a corrente de neutro, tensão de neutro para terra e resistência de neutro para terra. Ele fornece monitoramento contínuo do caminho do neutro-terra para verificar se o resistor de neutro-terra (NGR) está intacto e se não foi contornado ou curto-circuitado. Um NGR aberto torna a protecção de detecção de corrente de terra inoperante e pode resultar numa falsa crença de que o sistema está a funcionar correctamente. Um NGR curto-circuitado resulta em uma corrente de falta à terra maior do que a esperada. Um código único de LED piscando fornece confirmação externa para as equipes de segurança da planta e inspetores quando a proteção em conformidade com as normas foi configurada e está ativa. A SE-330 pode ser utilizada com transformadores e geradores de baixa e média tensão com aterramento de baixa ou alta resistência utilizados em instalações de processamento, fabricação, química, papel e celulose, petróleo e tratamento de água. Para aplicações acima de 35 kV, utilize a SE-330HV. Para aplicações que requerem conformidade com a norma australiana/nova Zelândia AS/NZS 2081, utilize a SE-330AU. A configuração completa do SE-330 requer a ligação a um PC com o SE-MON330 v4.10 ou superior. Para aplicações onde os comutadores existentes são inacessíveis ou onde um painel de controle separado é desejável, o SE-330 também está disponível dentro de um gabinete NEMA 4X. A série NGRM-ENC está disponível em várias opções, incluindo uma SE-330 montada à superfície ou em porta, para se adaptar à aplicação específica do cliente.

---

Catálogos
