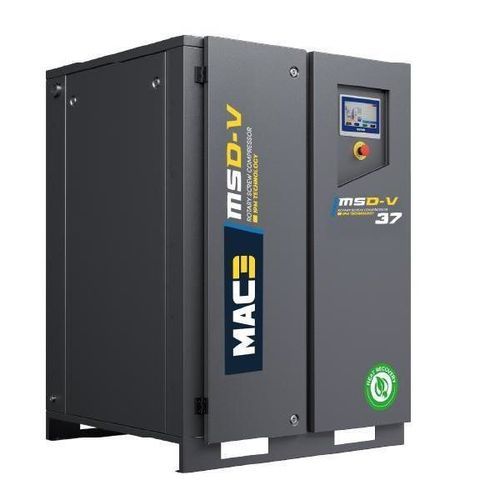

Compressor de parafuso MSD-V PMde arelétricoestacionário
Guardar nos favoritos
Comparar
Características
- Tipo de tecnologia
- de parafuso
- Tipo
- de ar
- Acionamento
- elétrico
- Mobilidade
- estacionário
- Lubrificação
- lubrificado
- Área de aplicação
- industrial
- Outras características
- compacto, com acionamento direto, de velocidade variável, de dois estágios, com controle de frequência, com controle eletrônico, com conversor de frequência integrado
- Capacidade do reservatório
MÁX: 540 l
(142,7 gal)MÍN: 250 l
(66 gal)- Pressão
7,5 bar, 8,5 bar, 10 bar, 13 bar
(108,78 psi, 123,28 psi, 145,04 psi, 188,55 psi)- Fluxo
MÁX: 14,58 m³/min
(514,89 ft³/min)MÍN: 0,3 m³/min
(10,59 ft³/min)- Potência
MÁX: 45 kW
(61,18 hp)MÍN: 5,5 kW
(7,48 hp)- Comprimento
MÁX: 2.150 mm
(84,65 in)MÍN: 756 mm
(29,76 in)- Largura
MÁX: 1.225 mm
(48,23 in)MÍN: 630 mm
(24,8 in)- Altura
MÁX: 1.950 mm
(76,77 in)MÍN: 1.100 mm
(43,31 in)- Peso
MÁX: 786 kg
(1.732,8 lb)MÍN: 153 kg
(337,3 lb)
Descrição
Descrição
A família MSD-V PM foi projectada para satisfazer os mais elevados requisitos industriais de desempenho, fiabilidade e poupança de energia. Com motor de ímã permanente IE5, acionamento direto e inversor de frequência de nova geração, o compressor MSD-V PM ajusta com precisão a produção de ar comprimido à procura real, reduzindo significativamente o consumo elétrico.
Compacto e eficiente, o MSD-V PM é adequado para instalações que exigem funcionamento contínuo, flexível e optimizado.
Vantagens
Controlo e conectividade avançados
O compressor MSD-V PM está equipado com o controlador SmartTronic Pro, fornecendo uma gestão completa e intuitiva da instalação:
Versões disponíveis
Disponível em duas configurações: montado em cuba (tank) e montado em chassis.
Especificações - Montado em chassis (excerto)
Cabeçalho: Modelo | kW | HP | Faixa de caudal (m3/min) @ 7,5 bar | @ 8,5 bar | @ 10 bar | @ 13 bar | Saída de ar BSP | Dimensões (C x L x A) mm | Peso (kg)
MSD-V 5 PM | 5,5 | 7,5 | 0,33 - 0,91 | 0,33 - 0,83 | 0,30 - 0,71 | 0,40 - 0,53 | 1/2'' | 756 x 630 x 1100 | 153
MSD-V 7 PM | 7,5 | 10 | 0,34 - 1,24 | 0,34 - 1,13 | 0,30 - 1,00 | 0,40 - 0,74 | 1/2'' | 756 x 630 x 1100 | 153
MSD-V 11 PM | 11 | 15 | 0,58 - 2,01 | 0,56 - 1,89 | 0,54 - 1,69 | 0,51 - 1,13 | 3/4'' | 835 x 730 x 1200 | 210
MSD-V 15 PM | 15 | 20 | 0,75 - 2,50 | 0,73 - 2,30 | 0,60 - 1,94 | 0,59 - 1,36 | 3/4'' | 835 x 730 x 1200 | 236
MSD-V 18 PM | 18,5 | 25 | 0,81 - 3,40 | 0,77 - 3,20 | 0,72 - 2,83 | 0,66 - 2,39 | 1'' | 870 x 905 x 1400 | 350
MSD-V 22 PM | 22 | 30 | 1,08 - 3,90 | 0,97 - 3,66 | 0,99 - 3,26 | 0,92 - 2,65 | 1'' | 870 x 905 x 1400 | 358
MSD-V 30 PM | 30 | 40 | 1,36 - 5,61 | 1,32 - 5,20 | 1,32 - 4,73 | 1,20 - 3,87 | 1 1/2'' | 1030 x 935 x 1400 | 468
MSD-V 37 PM | 37 | 50 | 1,84 - 6,64 | 1,71 - 6,27 | 1,51 - 5,55 | 1,31 - 4,54 | 1 1/2'' | 1030 x 935 x 1400 | 475
MSD-V 45 PM | 45 | 60 | 1,42 - 8,43 | 1,41 - 7,93 | 1,37 - 7,22 | - | 1 1/2'' | 1300 x 1095 x 1600 | 774
Especificações - Montado em cuba (excerto)
Cabeçalho: Modelo | kW | HP | Faixa de caudal (m3/min) @ 7,5 bar | @ 8,5 bar | @ 10 bar | @ 13 bar | Cuba (L) | Secador | Saída de ar BSP | Dimensões (C x L x A) mm | Peso (kg)
MSD-V 5 PM | 5,5 | 7,5 | 0,33 - 0,91 | 0,33 - 0,83 | 0,30 - 0,71 | 0,40 - 0,53 | 250 | DK30 | 1/2'' | 1865 x 680 x 1600 | 316
MSD-V 7 PM | 7,5 | 10 | 0,34 - 1,24 | 0,34 - 1,13 | 0,30 - 1,00 | 0,40 - 0,74 | 250 | DK40 | 1/2'' | 1865 x 680 x 1600 | 335
MSD-V 11 PM | 11 | 15 | 0,58 - 2,01 | 0,56 - 1,89 | 0,54 - 1,69 | 0,51 - 1,13 | 500 | DK50 | 3/4'' | 1940 x 730 x 1865 | 469
MSD-V 15 PM | 15 | 20 | 0,75 - 2,50 | 0,73 - 2,30 | 0,60 - 1,94 | 0,59 - 1,36 | 500 | DK50 | 3/4'' | 1940 x 730 x 1865 | 498
MSD-V 18 PM | 18,5 | 25 | 0,81 - 3,40 | 0,77 - 3,20 | 0,72 - 2,83 | 0,66 - 2,39 | 2 x 270 | DK80 | 1'' | 2150 x 1225 x 1950 | 766
MSD-V 22 PM | 22 | 30 | 1,08 - 3,90 | 0,97 - 3,66 | 0,99 - 3,26 | 0,92 - 2,65 | 2 x 270 | DK80 | 1'' | 2150 x 1225 x 1950 | 786
Características / especificações técnicas
A família MSD-V PM foi projectada para satisfazer os mais elevados requisitos industriais de desempenho, fiabilidade e poupança de energia. Com motor de ímã permanente IE5, acionamento direto e inversor de frequência de nova geração, o compressor MSD-V PM ajusta com precisão a produção de ar comprimido à procura real, reduzindo significativamente o consumo elétrico.
Compacto e eficiente, o MSD-V PM é adequado para instalações que exigem funcionamento contínuo, flexível e optimizado.
Vantagens
- Motor de ímã permanente IE5 – Ultra Premium
- Eficiência energética IE5 Ultra Premium
- Redução das perdas mecânicas
- Motor refrigerado a óleo para maior vida útil
- Velocidade variável inteligente
- Adaptação automática do caudal de ar à procura
- Redução dos ciclos de arranque/paragem
- Até 30 % de poupança de energia conforme a aplicação
- Acionamento direto
- Acoplamento directo sem transmissão
- Menos desgaste, menor manutenção
- Excelentes fiabilidade a longo prazo
- Inversor de frequência integrado
- Sistema de acionamento IES2
- Controlo do ventilador a partir de 18,5 kW
- Funcionamento estável mesmo em carga parcial
Controlo e conectividade avançados
O compressor MSD-V PM está equipado com o controlador SmartTronic Pro, fornecendo uma gestão completa e intuitiva da instalação:
- Comunicação MODBUS TCP
- Controlo remoto
- Relógio programável
- Gestão de alarmes
- Manutenção preventiva integrada
Versões disponíveis
Disponível em duas configurações: montado em cuba (tank) e montado em chassis.
Especificações - Montado em chassis (excerto)
Cabeçalho: Modelo | kW | HP | Faixa de caudal (m3/min) @ 7,5 bar | @ 8,5 bar | @ 10 bar | @ 13 bar | Saída de ar BSP | Dimensões (C x L x A) mm | Peso (kg)
MSD-V 5 PM | 5,5 | 7,5 | 0,33 - 0,91 | 0,33 - 0,83 | 0,30 - 0,71 | 0,40 - 0,53 | 1/2'' | 756 x 630 x 1100 | 153
MSD-V 7 PM | 7,5 | 10 | 0,34 - 1,24 | 0,34 - 1,13 | 0,30 - 1,00 | 0,40 - 0,74 | 1/2'' | 756 x 630 x 1100 | 153
MSD-V 11 PM | 11 | 15 | 0,58 - 2,01 | 0,56 - 1,89 | 0,54 - 1,69 | 0,51 - 1,13 | 3/4'' | 835 x 730 x 1200 | 210
MSD-V 15 PM | 15 | 20 | 0,75 - 2,50 | 0,73 - 2,30 | 0,60 - 1,94 | 0,59 - 1,36 | 3/4'' | 835 x 730 x 1200 | 236
MSD-V 18 PM | 18,5 | 25 | 0,81 - 3,40 | 0,77 - 3,20 | 0,72 - 2,83 | 0,66 - 2,39 | 1'' | 870 x 905 x 1400 | 350
MSD-V 22 PM | 22 | 30 | 1,08 - 3,90 | 0,97 - 3,66 | 0,99 - 3,26 | 0,92 - 2,65 | 1'' | 870 x 905 x 1400 | 358
MSD-V 30 PM | 30 | 40 | 1,36 - 5,61 | 1,32 - 5,20 | 1,32 - 4,73 | 1,20 - 3,87 | 1 1/2'' | 1030 x 935 x 1400 | 468
MSD-V 37 PM | 37 | 50 | 1,84 - 6,64 | 1,71 - 6,27 | 1,51 - 5,55 | 1,31 - 4,54 | 1 1/2'' | 1030 x 935 x 1400 | 475
MSD-V 45 PM | 45 | 60 | 1,42 - 8,43 | 1,41 - 7,93 | 1,37 - 7,22 | - | 1 1/2'' | 1300 x 1095 x 1600 | 774
Especificações - Montado em cuba (excerto)
Cabeçalho: Modelo | kW | HP | Faixa de caudal (m3/min) @ 7,5 bar | @ 8,5 bar | @ 10 bar | @ 13 bar | Cuba (L) | Secador | Saída de ar BSP | Dimensões (C x L x A) mm | Peso (kg)
MSD-V 5 PM | 5,5 | 7,5 | 0,33 - 0,91 | 0,33 - 0,83 | 0,30 - 0,71 | 0,40 - 0,53 | 250 | DK30 | 1/2'' | 1865 x 680 x 1600 | 316
MSD-V 7 PM | 7,5 | 10 | 0,34 - 1,24 | 0,34 - 1,13 | 0,30 - 1,00 | 0,40 - 0,74 | 250 | DK40 | 1/2'' | 1865 x 680 x 1600 | 335
MSD-V 11 PM | 11 | 15 | 0,58 - 2,01 | 0,56 - 1,89 | 0,54 - 1,69 | 0,51 - 1,13 | 500 | DK50 | 3/4'' | 1940 x 730 x 1865 | 469
MSD-V 15 PM | 15 | 20 | 0,75 - 2,50 | 0,73 - 2,30 | 0,60 - 1,94 | 0,59 - 1,36 | 500 | DK50 | 3/4'' | 1940 x 730 x 1865 | 498
MSD-V 18 PM | 18,5 | 25 | 0,81 - 3,40 | 0,77 - 3,20 | 0,72 - 2,83 | 0,66 - 2,39 | 2 x 270 | DK80 | 1'' | 2150 x 1225 x 1950 | 766
MSD-V 22 PM | 22 | 30 | 1,08 - 3,90 | 0,97 - 3,66 | 0,99 - 3,26 | 0,92 - 2,65 | 2 x 270 | DK80 | 1'' | 2150 x 1225 x 1950 | 786
Características / especificações técnicas
- Série: MSD-V PM
- Motor: Motor de ímã permanente IE5 (Ultra Premium)
- Acionamento: Acoplamento direto (acionamento direto)
- Inversor: Inversor de frequência integrado, sistema de acionamento IES2
- Controlador: SmartTronic Pro
- Comunicação: MODBUS TCP
- Funções: Controlo remoto, relógio programável, gestão de alarmes, manutenção preventiva integrada
- Desempenho: Adaptação automática do caudal, redução de ciclos arranque/paragem, até 30 % de poupança de energia conforme a aplicação
- Versões: Disponível montado em cuba ou em chassis
- Gama de potência: de 5,5 kW a 45 kW (modelos listados acima)
- Saídas de ar BSP: 1/2'', 3/4'', 1'', 1 1/2'' conforme o modelo
- Arrefecimento do motor: por óleo para maior vida útil
