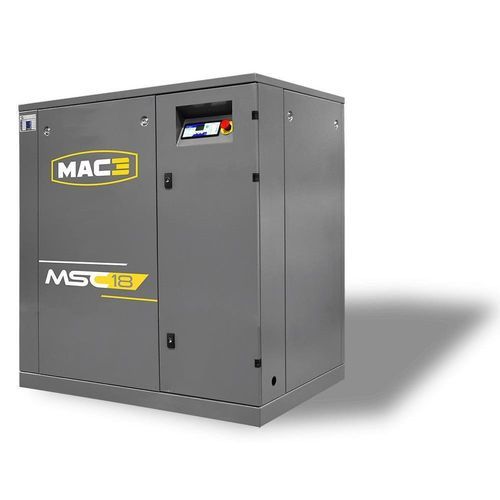

Compressor de parafuso MSC series

de arcom motor elétricoestacionário

Visão geral do produto
Equipados com componentes de reconhecimento, os compressores industriais da série MSC, acionados por correia, abrangem uma faixa de potência de 15 a 160 kW. Projetados para operação industrial contínua, oferecem opções modulares e acesso facilitado para manutenção.

Destaques

• Projeto robusto
• Alta eficiência
• Perfil compacto
• Baixo custo operacional

Principais características

• Desempenho
  • Operação até 43°C de temperatura ambiente
  • Componentes de qualidade reconhecida
  • Baixos custos de manutenção
  • Projeto durável para vida útil prolongada
• Ergonomia
  • Arranque e comissionamento rápidos
  • Operação intuitiva
  • Acesso otimizado para manutenção fácil
  • Controlador eletrónico para monitorização
  • Suporte para manutenção preventiva

Equipamento

• Motor elétrico: WEG — IP55, isolamento classe F
• Air-end: TAMROTOR ou ROTORCOMP
• Controlador eletrónico: SMARTRONIC LITE – SMARTRONIC
  • Alarme e manutenção preventiva
  • Controlo remoto
  • Operação Master/Slave via ligação série
• Partida e proteções: SCHNEIDER ELECTRIC
  • Relé de monitorização de fase
  • Proteção integrada contra curto-circuito
• Acoplamento polia-correia:
  • Transmissão por correia trapezoidal
  • Tensionamento e alinhamento fáceis
  • Proteção da correia
• Ventoinha de arrefecimento: EBM-PAPST

Tabela de desempenho (modelos selecionados)
MODELO | kW | Hp | VAZÃO 7,5 bar (m3/min) | VAZÃO 10 bar (m3/min) | VAZÃO 13 bar (m3/min) | SAÍDA DE AR | DIMENSÕES (mm) | PESO (kg)
MSC 15 | 15 | 20 Hp | 2,7 | 2,3 | 1,9 | 1" | 1275 x 850 x 1465 | 420
MSC 18 | 18,5 | 25 Hp | 3,3 | 2,8 | 2,4 | 1" | 1275 x 850 x 1465 | 450
MSC 22 | 22 | 30 Hp | 3,8 | 3,5 | 3,0 | 1" | 1275 x 850 x 1465 | 450
MSC 30 | 30 | 40 Hp | 4,6 | 4,0 | 3,6 | 1 1/4" | 1575 x 1030 x 1750 | 698
MSC 30P | 30 | 40 Hp | 5,2 | 4,3 | 3,7 | 1 1/4" | 1575 x 1030 x 1750 | 710
MSC 37 | 37 | 50 Hp | 6,4 | 5,4 | 4,3 | 1 1/4" | 1575 x 1030 x 1750 | 742
MSC 45 | 45 | 60 Hp | 7,2 | 6,4 | 5,4 | 1 1/4" | 1575 x 1030 x 1750 | 876
MSC 55 | 55 | 75 Hp | 9,6 | 8,5 | 6,6 | 1 1/2" | 2000 x 1200 x 1810 | 1460
MSC 75 | 75 | 100 Hp | 12,4 | 10,5 | 8,7 | 1 1/2" | 2000 x 1200 x 1810 | 1690

Especificações técnicas

• Designação comercial: série MSC
• Faixa de potência: 15 a 160 kW
• Tipo de transmissão: acionamento por correia (acoplamento polia-correia trapezoidal)
• Motor elétrico: WEG — IP55, isolamento classe F
• Air-ends: TAMROTOR ou ROTORCOMP
• Controlador: SMARTRONIC LITE / SMARTRONIC — alarme, manutenção preventiva, controlo remoto, Master/Slave via ligação série
• Partidas e proteções: SCHNEIDER ELECTRIC (relé de monitorização de fase, proteção integrada contra curto-circuito)
• Arrefecimento: ventoinha EBM-PAPST
• Temperatura ambiente de operação até 43°C
• Tamanhos típicos de saída de ar: 1", 1 1/4", 1 1/2" conforme o modelo
• Dimensões e pesos variam conforme o modelo (ver tabela de desempenho)
