Compressor de parafuso MSB series

de arelétricoestacionário

Visão geral do produto
Os compressores industriais da gama MSB são unidades acionadas por correia, disponíveis de 2,2 a 15 kW, e fornecidos em três configurações principais: sobre estrutura (on frame), montados em tanque (on tank) ou em versão compacta (compressor + tanque + secador). Destinam-se a aplicações industriais que exigem flexibilidade de instalação e manutenção simplificada.

Destaques

• Flexibilidade
  • Múltiplas configurações para atender a requisitos específicos do local: unidade em estrutura, unidade montada em tanque ou solução turnkey com secador e filtragem montados no tanque.
• Desempenho
  • Operação até 43 °C de temperatura ambiente
  • Componentes de fabricantes reconhecidos
  • Baixo custo de manutenção
  • Projeto robusto para vida útil prolongada
• Ergonomia
  • Instalação e partida rápidas
  • Operação simples
  • Acesso facilitado para manutenção
  • Controlador eletrônico com funções de manutenção preventiva

Equipamento

• Motor elétrico WEG — IP55, classe de isolamento F
• Air-end TANROTOR ou ROTORCOMP
• Controlador eletrônico SMARTRONIC LITE
  • Alarme e manutenção preventiva
  • Controle remoto
  • Operação Master/Slave via ligação serial
• Partida e proteções SCHNEIDER ELECTRIC
  • Relé de monitor de fase
  • Proteção integrada contra curto-circuito
• Acoplamento polia–correia
  • Transmissão por correia trapezoidal (V-belt)
  • Tensionamento e alinhamento fáceis
  • Proteção da correia

Campos de aplicação

• Indústria automotiva
• Carpintaria
• Metalurgia
• Integradores de engenharia
• Artesanato e oficinas
• Agricultura
• Tratamento de superfícies

Configurações

• MSB ON FRAME

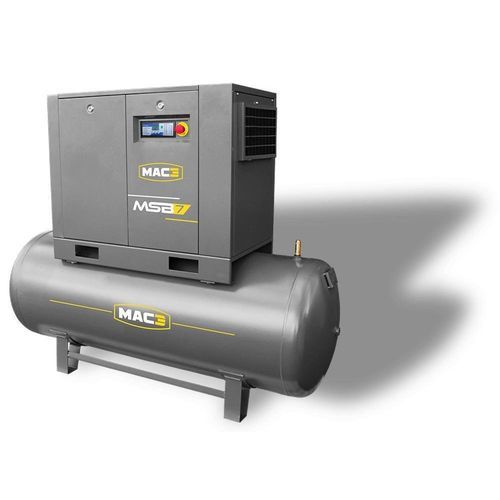

• MSB ON TANK
• MSB COMPACT

Tabela de desempenho — MSB ON FRAME
MODEL | kW | Hp | VAZÃO 7,5 bar | VAZÃO 10 bar | VAZÃO 13 bar | SAÍDA DE AR | DIMENSÕES (mm C x L x A) | PESO (kg)
MSB 2 | 2,2 | 3 | 0,38 | - | - | 1/2" | 850 x 550 x 862 | 157
MSB 3 | 3 | 4 | 0,41 | 0,36 | - | 1/2" | 850 x 550 x 862 | 159
MSB 4 | 4 | 5,5 | 0,56 | 0,46 | 0,35 | 1/2" | 850 x 550 x 862 | 175
MSB 5 | 5,5 | 7,5 | 0,80 | 0,65 | 0,53 | 1/2" | 1000 x 550 x 835 | 197
MSB 7 | 7,5 | 10 | 1,15 | 0,95 | 0,77 | 3/4" | 1000 x 550 x 835 | 205
MSB 11 | 11 | 15 | 1,70 | 1,40 | 1,16 | 3/4" | 1219 x 650 x 915 | 274
MSB 15 | 15 | 20 | 2,25 | 1,96 | 1,51 | 3/4" | 1219 x 650 x 915 | 305

Tabela de desempenho — MSB ON TANK
MODEL | kW | Hp | VAZÃO 7,5 bar | VAZÃO 10 bar | VAZÃO 13 bar | TANQUE (L) | SAÍDA DE AR | DIMENSÕES (mm C x L x A) | PESO (kg)
MSB 2 | 2,2 | 3 | 0,38 | - | - | 200 | 1/2" | 1469 x 550 x 1337 | 239
MSB 3 | 3 | 4 | 0,41 | 0,36 | - | 200 | 1/2" | 1469 x 550 x 1337 | 241
MSB 4 | 4 | 5,5 | 0,56 | 0,46 | 0,35 | 200 | 1/2" | 1469 x 550 x 1337 | 257
MSB 5 | 5,5 | 7,5 | 0,80 | 0,65 | 0,53 | 200 | 1/2" | 1469 x 550 x 1337 | 279
MSB 7 | 7,5 | 10 | 1,15 | 0,95 | 0,77 | 500 | 3/4" | 1886 x 642 x 1500 | 357
MSB 11 | 11 | 15 | 1,70 | 1,40 | 1,16 | 500 | 3/4" | 1886 x 642 x 1573 | 426
MSB 15 | 15 | 20 | 2,25 | 1,96 | 1,51 | 500 | 3/4" | 1886 x 642 x 1573 | 457

Tabela de desempenho — MSB COMPACT
MODEL | kW | Hp | VAZÃO 7,5 bar | VAZÃO 10 bar | VAZÃO 13 bar | TANQUE (L) | SAÍDA DE AR | DIMENSÕES (mm) | PESO (kg)
MSB 2 | 2,2 | 3 | 0,38 | - | - | 250 | 1/2" | 1842 x 550 x 1337 | 288
MSB 3 | 3 | 4 | 0,41 | 0,36 | - | 250 | 1/2" | 1842 x 550 x 1337 | 290
MSB 4 | 4 | 5,5 | 0,56 | 0,46 | 0,35 | 250 | 1/2" | 1842 x 550 x 1337 | 306
MSB 5 | 5,5 | 7,5 | 0,80 | 0,65 | 0,53 | 250 | 1/2" | 1843 x 550 x 1310 | 328
MSB 7 | 7,5 | 10 | 1,15 | 0,95 | 0,77 | 500 | 3/4" | 1886 x 642 x 1612 | 408
MSB 11 | 11 | 15 | 1,70 | 1,40 | 1,16 | 500 | 3/4" | 1882 x 650 x 1605 | 477
MSB 15 | 15 | 20 | 2,25 | 1,96 | 1,51 | 500 | 3/4" | 1882 x 650 x 1605 | 510

Especificações técnicas

• Gama: MSB
• Potência: 2,2 kW a 15 kW
• Modelos disponíveis: MSB 2, MSB 3, MSB 4, MSB 5, MSB 7, MSB 11, MSB 15
• Configurações: on frame, on tank, compact (compressor + tanque + secador)
• Motor: WEG, IP55, classe de isolamento F
• Air-ends: TANROTOR ou ROTORCOMP
• Controlador: SMARTRONIC LITE (alarme, manutenção preventiva, controle remoto, master/slave)
• Partida e proteções: SCHNEIDER ELECTRIC (relé monitor de fase, proteção contra curto-circuito integrada)
• Transmissão: correia trapezoidal com tensado e alinhamento fáceis; protetor de correia
• Temperatura ambiente de operação: até 43 °C
• Vazões, saídas de ar, dimensões e pesos: ver tabelas acima
