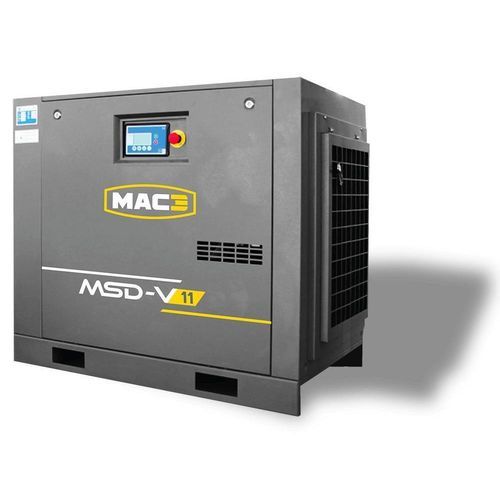

Compressor de parafuso MSD-V series

de arelétricoestacionário

Visão geral
A gama MSD-V de compressores industriais de velocidade variável cobre de 5 a 15 kW e está disponível em três configurações: em base, em tanque ou como pacote compacto (compressor + tanque + secador). Projetada para aplicações industriais que exigem pressão de rede estável, instalação flexível e poupança de energia.

Destaques

• Flexível
  • Várias configurações para atender requisitos específicos do local: compressor em base, compressor montado no tanque, ou solução turnkey com secador e filtração montados no tanque
• Compacto
• Desempenho
  • Até 35% de economia de energia com operação em velocidade variável
  • Pressão estabilizada na rede
  • Ligar suave e eliminação de fases em vazio
  • Componentes de fabricantes de renome para operação fiável e manutenção reduzida
• Económico

Equipamento

• Motor elétrico WEG — IP55, classe de isolamento F
• AIR-END TAMROTOR ou ROTORCOMP
• Controlador SMARTRONIC com alarme e funções de manutenção preventiva, controlo remoto, operação Mestre/Escravo por ligação série, temporizador semanal, protocolo MODBUS
• Componentes Schneider Electric: relé de monitoramento de fase, disjuntor de curto-circuito integrado
• Acoplamento: acoplamento direto 1:1 — acoplamento flexível ou proteção em campânula
• Ventoinha de arrefecimento: EBM-PAPST
• Inversor: DANFOSS

Configurações

• MSD-V EM BASE
• MSD-V EM TANQUE
• MSD-V COMPACTO (solução compacta turnkey: tanque, secador frigorífico, inclui 2 filtros em linha)

Campos de aplicação

• Artesanato
• Tratamento de superfícies
• Mineração e pedreiras
• Indústria automóvel
• Carpintaria
• Geração de energia
• Metalurgia
• Grandes indústrias

MSD-V EM BASE — Tabela de desempenho (vazão de ar em m3/min)
MODELO | kW | Hp | INTERVALO DE VAZÃO M3/MIN (7,5 bar / 10 bar / 13 bar) | SAÍDA DE AR | DIMENSÕES (C x L x A) mm | PESO (kg)
MSD-V 5 | 5,5 kW | 7,5 Hp | 0,38 - 1,03 / 0,37 - 0,83 / 0,36 - 0,64 | 1/2" | 1000 x 650 x 963 | 235
MSD-V 7 | 7,5 kW | 10 Hp | 0,40 - 1,40 / 0,43 - 1,20 / 0,43 - 0,95 | 1/2" | 1000 x 650 x 963 | 260
MSD-V 11 | 11 kW | 15 Hp | 0,59 - 1,98 / 0,55 - 1,67 / 0,66 - 1,33 | 3/4" | 1201 x 730 x 1050 | 305
MSD-V 15 | 15 kW | 20 Hp | 0,76 - 2,25 / 0,72 - 2,15 / 0,90 - 1,80 | 3/4" | 1201 x 730 x 1050 | 345

MSD-V EM TANQUE — Desempenho e opções de tanque
MODELO | kW | Hp | INTERVALO DE VAZÃO M3/MIN (7,5 bar / 10 bar / 13 bar) | TANQUE (L) | SAÍDA | DIMENSÕES (C x L x A) mm | PESO (kg)
MSD-V. 5 | 5,5 kW | 7,5 Hp | 0,38 - 1,03 / 0,37 - 0,83 / 0,36 - 0,64 | 200 L | 1/2" | 1469 x 650 x 1438 | 316
MSD-V. 7 | 7,5 kW | 10 Hp | 0,40 - 1,40 / 0,43 - 1,20 / 0,43 - 0,95 | 200 L | 1/2" | 1469 x 650 x 1438 | 342
MSD-V. 11 | 11 kW | 15 Hp | 0,59 - 1,98 / 0,55 - 1,67 / 0,66 - 1,33 | 500 L | 3/4" | 1910 x 730 x 1708 | 457
MSD-V. 15 | 15 kW | 20 Hp | 0,76 - 2,65 / 0,72 - 2,15 / 0,90 - 1,80 | 500 L | 3/4" | 1910 x 730 x 1708 | 497

MSD-V COMPACTO
Pacote turnkey: solução compacta sobre tanque com secador frigorífico incluído; inclui 2 filtros em linha.
MODELO | kW | Hp | INTERVALO DE FLUXO L3/MIN (7,5 bar / 10 bar / 13 bar) | TANQUE (L) | SAÍDA | DIMENSÕES (mm) | PESO (kg)
MSD-V 5 | 5,5 kW | 7,5 Hp | 0,38 - 1,03 / 0,37 - 0,83 / 0,36 - 0,64 | 250 L | 1/2" | 1860 x 650 x 1438 | 365
MSD-V 7 | 7,5 kW | 10 Hp | 0,40 - 1,40 / 0,43 - 1,20 / 0,43 - 0,95 | 250 L | 1/2" | 1860 x 650 x 1438 | 410
MSD-V 11 | 11 kW | 15 Hp | 0,59 - 1,98 / 0,55 - 1,67 / 0,66 - 1,33 | 500 L | 3/4" | 1882 x 730 x 1708 | 508
MSD-V 15 | 15 kW | 20 Hp | 0,76 - 2,65 / 0,72 - 2,15 / 0,90 - 1,80 | 500 L | 3/4" | 1882 x 730 x 1708 | 550

Características / especificações técnicas

• Série: MSD-V
• Faixa de potência: 5 a 15 kW
• Configurações: em base, em tanque, compacto (compressor + tanque + secador)
• Economia de energia: até 35% com controlo de velocidade variável
• Motor: WEG, IP55, classe F
• Air-end: TAMROTOR ou ROTORCOMP
• Controlador: SMARTRONIC (alarmas, manutenção preventiva, controlo remoto, Mestre/Escravo, temporizador semanal, MODBUS)
• Inversor: DANFOSS
• Ventoinha de arrefecimento: EBM-PAPST
• Componentes elétricos: SCHNEIDER ELECTRIC (relé de controlo de fase, proteção contra curto-circuito)
• O pacote compacto inclui secador frigorífico e dois filtros em linha
