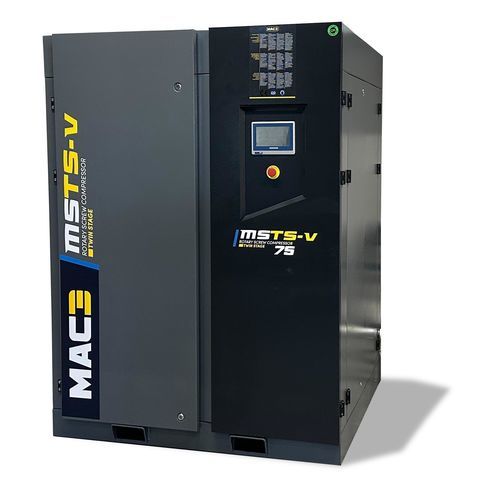

Compressor de parafuso MSTS-V series

de arelétricoestacionário

Visão geral
A série MSTS-V 22–75 kW da MAC3 é um compressor de parafuso lubrificado em duas etapas que combina compressão bi‑etapa e motores de ímãs permanentes IE5 para fornecer ampla faixa de vazão, maior eficiência e operação fiável em aplicações industriais.

Principais características

• Faixa de potência: 22–75 kW
• Pressão de trabalho: 7,5–10 bar
• Vazão de ar máxima: até 16,01 m³/min (dependendo do modelo)
• Compressão em duas etapas: ~+10% de eficiência e vazão graças ao design otimizado

Vantagens

• 1. Eficiência energética
  • Motor de ímãs permanentes classe IE5 (IPM) para alta eficiência
  • Sistema de arrefecimento avançado para operação estável até 45 °C
• 2. Compressão em duas etapas
  • Arrefecimento interetapas por injeção de óleo para comportamento quase isotérmico
  • Perdas internas reduzidas para maior vida útil
• 3. Controlo intuitivo
  • Interface Smartronic Pro com ecrã tátil para operação simplificada
  • Conectividade Modbus TCP para controlo paralelo (até 4 unidades)
• 4. Manutenção simplificada
  • Intervalos de serviço alargados até 8.000 horas com lubrificante sintético
  • Garantia alargada opcional: 5 anos ou 40.000 horas (aplicam-se condições)

Projetado para a indústria

• Sistema de separação de alta eficiência: filtração de partículas até <3 mg/m³ para melhor qualidade do ar
• Ventilação de velocidade variável (VSD): poupança de energia e redução de ruído
• Design compacto: poupa espaço e facilita a instalação

Aplicações

• Indústria pesada, automóvel, geração de energia, metalurgia
• Construção, carpintaria, tratamento de superfícies, pedreiras e minas
• Indústria alimentar, eletrónica, médico‑farmacêutica e outros processos industriais

Desempenho (tabela)
MODELO | kW | HP | FAIXA DE VAZÃO a 7,5 bar (m3/min) | 8,5 bar (m3/min) | 10 bar (m3/min) | SAÍDA DE AR BSP | DIMENSÕES (C x L x A) mm | PESO Kg
MSTS-V 22 | 22 | 30 | 1,03 – 4,35 | 1,04 – 4,17 | 1,03 – 3,76 | 1 1/4" | 1095 x 955 x 1580 | 750
MSTS-V 30 | 30 | 40 | 1,64 – 6,36 | 1,62 – 5,91 | 1,59 – 5,41 | 1 1/4" | 1095 x 955 x 1580 | 875
MSTS-V 37 | 37 | 50 | 1,79 – 7,76 | 1,79 – 7,27 | 1,77 – 6,52 | 1 1/2" | 1250 x 1195 x 1860 | 1220
MSTS-V 45 | 45 | 60 | 2,33 – 9,30 | 2,31 – 8,73 | 2,30 – 8,01 | 1 1/2" | 1250 x 1195 x 1860 | 1400
MSTS-V 55 | 55 | 75 | 2,62 – 11,60 | 2,56 – 10,85 | 2,55 – 9,54 | 2" | 1450 x 1400 x 1965 | 1620
MSTS-V 75 | 75 | 100 | 3,58 – 16,01 | 3,63 – 15,27 | 3,55 – 13,22 | 2" | 1450 x 1400 x 1965 | 1850

Características / especificações técnicas

• Série: MSTS-V
• Faixa de potência: 22–75 kW
• Intervalo de pressão de trabalho: 7,5–10 bar
• Vazão máxima: até 16,01 m³/min (dependendo do modelo)
• Compressão bi‑etapa com arrefecimento interetapas por injeção de óleo
• Ganho de performance: aprox. +10% de eficiência e vazão
• Motor: IE5 classe IPM (ímanes permanentes)
• Arrefecimento: sistema avançado, estável até 45 °C
• Controlo: Smartronic Pro touchscreen; Modbus TCP (controlo paralelo até 4 unidades)
• Manutenção: intervalos estendidos até 8.000 horas com lubrificante sintético
• Garantia: opção estendida 5 anos ou 40.000 horas (condições aplicáveis)
• Qualidade do ar: separação alta eficiência <3 mg/m³
• Ventilação: VSD para poupança de energia e redução de ruído
• Design compacto para instalação simplificada
• Dimensões e pesos específicos por modelo: ver tabela de desempenho
