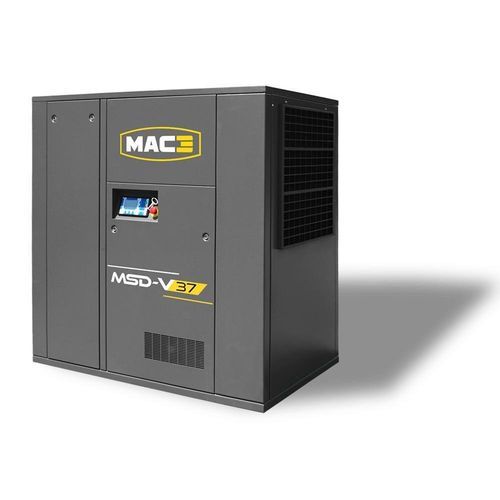

Compressor de parafuso MSD-V series

de arcom motor elétricoestacionário

Visão geral
A série MSD-V consiste em compressores industriais de velocidade variável, disponíveis de 18,5 a 315 kW. Projetada para uso industrial contínuo, a gama combina transmissão direta 1:1, tecnologia de bloco de parafuso comprovada e controlo eletrónico avançado para otimizar o consumo de energia e reduzir a manutenção.

Destaques

• Potência específica otimizada
• Funcionamento até 43°C ambiente
• Eficiência do acionamento direto
• Baixo custo de manutenção
• Até 35% de poupança energética com controlo de velocidade variável
• Eliminação das fases de descarga
• Concebido para longa vida útil

Ergonomia e manutenção

• Arranque rápido
• Operação simples e controlos claros
• Acesso facilitado para manutenção
• Controlador eletrónico com funções de manutenção preventiva

Equipamento

• Motor elétrico WEG
  • IP55, classe de isolamento F
• Bloco de parafuso TAMROTOR série ENDURO
• Controlador SMARTRONIC / SMARTRONIC PLUS
  • Alarmes e manutenção preventiva
  • Controlo remoto
  • Operação Master/Slave via ligação série
  • Temporizador semanal
  • Protocolo MODBUS
• Componentes SCHNEIDER ELECTRIC
  • Proteção integrada contra curtos-circuitos
• Acoplamento direto 1:1
  • Acoplamento flexível
  • Proteção com campânula
• Ventoinha de arrefecimento EBM-PAPST
• Inversor DANFOSS

Desempenho (excerto)
MODELO | kW | Hp | VAZÃO 7,5 bar (m3/min) | VAZÃO 10 bar (m3/min) | VAZÃO 13 bar (m3/min) | SAÍDA | DIMENSÕES (mm) | PESO (kg)
MSD-V 18 | 18,5 | 25 | 0,8 - 3,0 | 0,7 - 2,6 | 0,7 - 2,1 | 1" | 1275 x 850 x 1465 | 465
MSD-V 22 | 22 | 30 | 1,3 - 4,2 | 1,3 - 3,8 | 1,1 - 2,9 | 1" | 1275 x 850 x 1465 | 500
MSD-V 30 | 30 | 40 | 1,2 - 5,3 | 1,2 - 4,6 | 1,2 - 4,0 | 1 1/4" | 1575 x 1030 x 1755 | 695
MSD-V 37 | 37 | 50 | 1,3 - 6,8 | 1,3 - 5,8 | 1,3 - 5,0 | 1 1/4" | 1575 x 1030 x 1755 | 715
MSD-V 45 | 45 | 60 | 1,3 - 7,6 | 1,3 - 6,8 | 1,2 - 5,9 | 1 1/4" | 1575 x 1030 x 1755 | 945
MSD-V 55 | 55 | 75 | 2,5 - 9,9 | 2,4 - 8,2 | 2,6 - 7,4 | 1 1/2" | 2000 x 1200 x 1810 | 1290
MSD-V 75 | 75 | 100 | 2,6 - 12,9 | 2,5 - 10,9 | 2,5 - 9,6 | 1 1/2" | 2000 x 1200 x 1810 | 1390
MSD-V 90 | 90 | 125 | 6,2 - 16,8 | 6,0 - 14,4 | 6,2 - 12,3 | 2" | 2500 x 1400 x 2037 | 2020
MSD-V 110 | 110 | 150 | 6,6 - 20,1 | 7,1 - 17,3 | 7,0 - 15,0 | 2" | 2500 x 1400 x 2037 | 2380

Especificações técnicas

• Família de produto: MSD-V (compressores industriais de velocidade variável)
• Gama de potências: 18,5 a 315 kW
• Temperatura ambiente máxima de funcionamento: até 43°C
• Economia de energia: até 35% (operação a velocidade variável)
• Transmissão: direta 1:1 (acoplamento flexível, proteção com campânula)
• Motor elétrico: WEG, IP55, classe de isolamento F
• Bloco de parafuso: TAMROTOR série ENDURO
• Controlador: SMARTRONIC / SMARTRONIC PLUS (alarmas, manutenção preventiva, controlo remoto, Master/Slave via ligação série, temporizador semanal, MODBUS)
• Componentes elétricos: SCHNEIDER ELECTRIC (proteção contra curtos-circuitos integrada)
• Arrefecimento: ventoinha EBM-PAPST
• Inversor: DANFOSS
• Foco de projeto: redução dos custos de manutenção, eliminação das fases de descarga, vida útil prolongada, arranque rápido e manutenção facilitada
