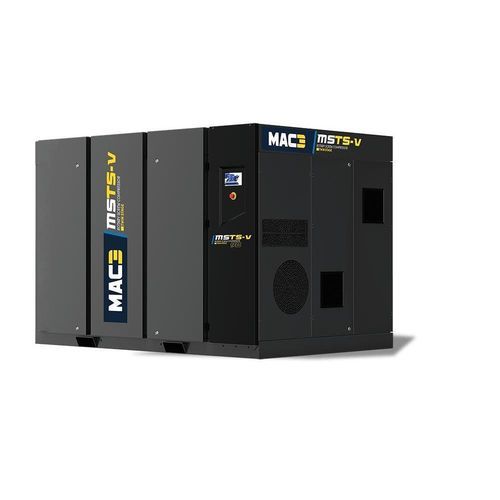

Compressor de parafuso MSTS-V series

de arelétricoestacionário

Resumo
A série MSTS‑V é uma família de compressores de parafuso lubrificados em duas etapas que proporciona ganhos de eficiência (até 15% de economia de energia vs compressores de etapa única), operação até 45°C ambiente e opções de recuperação de calor.

Destaques — Desempenho

• Economia de energia até 15% em comparação com compressores de uma etapa
• Redução dos níveis de ruído (ver tabela)
• Funcionamento até 45°C ambiente
• Refrigeração optimizada com baixa contrapressão
• Recuperação de calor opcional
• Motor IE4 de alta eficiência
• Redução das perdas de pressão
• Ventoinha de arrefecimento acionada por inversor de frequência
• Separador centrífugo integrado com dreno de condensado sem perda

Manutenção e controlo

• Arranjo interno acessível para manutenção de rotina
• Controlo electrónico com interface LCD ou táctil

Equipamento

• Motor WEG
  • Protecção IP55, isolamento classe F
  • Eficiência IE4
• Controlador SMARTRONIC PLUS
  • Alarmes e funções de manutenção preventiva
  • Controlo remoto e temporizador semanal
  • Interface touchscreen
  • Comunicação SCADA ou servidor WEB (RS485)
• Transmissão directa
  • Acoplamento flexível
  • Protecção da campânula do acoplamento
• Bloco de parafuso lubrificado em duas etapas
  • Maior capacidade em relação ao estágio único
  • Baixa velocidade de rotação
  • Maior vida útil
• Sistema de admissão optimizado
  • Admissão de ar fresco do ambiente
  • Filtragem de partículas até 3 µm
  • Melhor desempenho e manutenção facilitada
• Sistema de arrefecimento premium
  • Circulações de ar e óleo separadas
  • Turbina de arrefecimento
  • Controlo por inversor de frequência

Vantagens do bloco em duas etapas

• Conceito de compressão em duas etapas
• Até 10% mais eficiência em alguns pontos de funcionamento
• Até 10% mais caudal com a mesma potência de eixo
• Forças axiais reduzidas
• Baixa velocidade de rotação — vida útil do rotor aumentada

Campos de aplicação

• Indústria automóvel
• Geração de energia
• Metalurgia
• Grandes instalações industriais

Desempenho (tabela)
MODELO | kW | HP | CAUDAL 7,5 bar (m3/min) | 8,5 bar (m3/min) | 10 bar (m3/min) | 13 bar (m3/min) | Saída de ar | DIMENSÕES (CxLxA) mm | PESO kg | Nível sonoro dB(A)
MSTS-V 90 | 90 | 125 | 5,38 - 18,44 | 5,36 - 17,33 | 5,24 - 15,87 | 5,15 - 13,66 | DN65 | 2775 x 1805 x 1926 | 3835 | 74
MSTS-V 110 | 110 | 150 | 7,08 - 23,12 | 6,90 - 21,68 | 6,88 - 20,20 | 6,82 - 17,25 | DN65 | 2775 x 1805 x 1926 | 4200 | 74
MSTS-V 132 | 132 | 180 | 7,94 - 27,88 | 7,90 - 26,40 | 7,59 - 24,51 | 7,50 - 21,35 | DN80 | 2950 x 1950 x 2000 | 4675 | 74
MSTS-V 160 | 160 | 220 | 8,47 - 32,45 | 8,25 - 30,00 | 8,39 - 28,00 | 9,14 - 24,98 | DN80 | 2950 x 1950 x 2000 | 5300 | 75
MSTS-V 200 | 200 | 270 | 11,79 - 42,86 | 11,77 - 39,94 | 11,62 - 37,01 | 11,40 - 30,54 | DN100 | 3500 x 2250 x 2350 | 6550 | 77
MSTS-V 250 | 250 | 340 | 17,34 - 52,41 | 17,12 - 49,13 | 16,76 - 45,86 | 17,33 - 38,84 | DN100 | 3500 x 2250 x 2350 | 9400 | 78
MSTS-V 315 | 315 | 430 | 16,86 - 62,01 | 16,85 - 59,31 | 16,81 - 55,24 | 30,33 - 45,96 | DN100 | 3500 x 2250 x 2350 | 9680 | 79

Especificações técnicas

• Família de modelos: MSTS‑V
• Intervalo de potência: 90 a 315 kW
• Compressão: bloco de parafuso lubrificado em duas etapas
• Motor WEG IP55, isolamento classe F, eficiência IE4
• Controlador SMARTRONIC PLUS: alarmes, manutenção preventiva, controlo remoto, temporizador semanal, touchscreen, SCADA/WEB (RS485)
• Transmissão directa com acoplamento flexível e protecção da campânula
• Filtragem de admissão até 3 µm
• Refrigeração separada ar/óleo, turbina de arrefecimento controlada por inversor
• Separador centrífugo integrado com dreno de condensado sem perdas
• Opção: recuperação de calor
• Temperatura ambiente de operação: até 45°C
• Saídas de ar: DN65 / DN80 / DN100 consoante o modelo
• Nível sonoro: 74–79 dB(A) consoante o modelo
• Dimensões e pesos: ver tabela de desempenho
