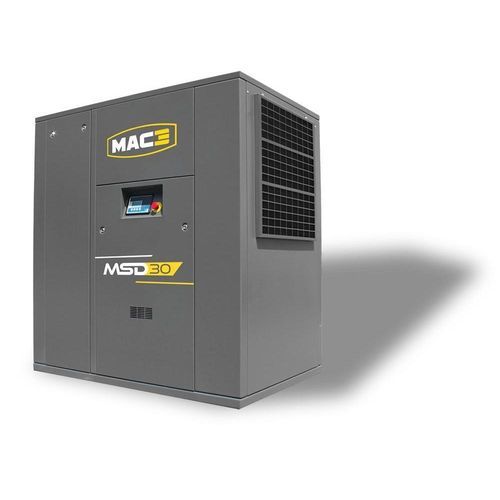

Compressor de parafuso MSD series

de arelétricoestacionário

Visão geral
Com componentes reconhecidos, a série MSD de compressores industriais oferece acionamento direto de 22–315 kW para aplicações industriais exigentes.

Características gerais

• Construção robusta
• Alto desempenho
• Formato compacto
• Baixo custo operacional

Destaques
Desempenho

• Potência específica otimizada
• Opera até 43°C ambiente
• Componentes de fabricantes reconhecidos
• Controlador eletrônico potente
• Alta eficiência graças ao acionamento direto
• Baixo custo de manutenção
• Projeto durável para maior vida útil

Ergonomia

• Partida rápida
• Operação intuitiva
• Acesso facilitado à manutenção
• Controlador eletrônico com monitoramento
• Suporte à manutenção preventiva

Equipamento

• Motor elétrico WEG — IP55, isolamento classe F
• TAMROTOR bloco parafuso — série ENDURO
• Controlador eletrônico SMARTRONIC LITE / SMARTRONIC: alarmes, manutenção preventiva, controle remoto, master/slave via ligação serial, temporizador semanal (≥ 30 kW), MODBUS (≥ 30 kW)
• SCHNEIDER ELECTRIC motor de partida e proteções: relé de monitoramento de fase, proteção contra curto-circuito integrada
• Acionamento direto: engrenagens integradas no bloco parafuso, acoplamento flexível, proteção tipo campânula
• EBM-PAPST ventilador de arrefecimento

Tabela de desempenho (modelos e dados principais)
MODELO | kW | Hp | VAZÃO (m3/min) 7,5 bar | 10 bar | 13 bar | SAÍDA DE AR | DIMENSÕES (mm) | PESO (kg)
MSD 22 | 22 | 30 | 4,0 | 3,6 | - | 1" | 1275 x 850 x 1465 | 538
MSD 30 | 30 | 40 | 5,5 | 4,5 | 3,9 | 1 1/4" | 1575 x 1030 x 1750 | 761
MSD 37 | 37 | 50 | 6,6 | 5,6 | 4,6 | 1 1/4" | 1575 x 1030 x 1750 | 869
MSD 45 | 45 | 60 | 8,5 | 7,1 | 5,7 | 1 1/2" | 2000 x 1200 x 1810 | 1461
MSD 55 | 55 | 75 | 9,8 | 8,7 | 7,0 | 1 1/2" | 2000 x 1200 x 1810 | 1520
MSD 75 | 75 | 100 | 12,6 | 11,0 | 9,2 | 1 1/2" | 2000 x 1200 x 1810 | 1690
MSD 90 | 90 | 125 | 16,2 | 13,7 | 11,2 | 2" | 2500 x 1400 x 2037 | 2240
MSD 110 | 110 | 150 | 19,5 | 17,9 | 14,0 | 2" | 2500 x 1400 x 2037 | 2640
MSD 132 | 132 | 180 | 23,4 | 20,0 | 16,5 | 2 1/2" | 2750 x 1750 x 2000 | 2970

Campos de aplicação
Adequado para carpintaria, geração de energia, metalurgia, indústria pesada, tratamento de superfícies, minas e pedreiras, setor automotivo e outros usos industriais.

Especificações técnicas

• Série: MSD (compressores industriais com acionamento direto)
• Faixa de potência: 22–315 kW
• Bloco parafuso: TAMROTOR série ENDURO
• Motor: WEG, IP55, isolamento classe F
• Controlador: SMARTRONIC LITE / SMARTRONIC — alarmes, manutenção preventiva, controle remoto, master/slave, temporizador semanal (≥ 30 kW), MODBUS (≥ 30 kW)
• Partida e proteções: SCHNEIDER ELECTRIC — relé de monitoramento de fases, proteção contra curto-circuito integrada
• Transmissão: acionamento direto com engrenagens integradas, acoplamento flexível, proteção tipo campânula
• Refrigeração: ventilador EBM-PAPST
• Temperatura ambiente de operação: até 43°C
• Saídas de ar: conexões BSP por modelo (1", 1 1/4", 1 1/2", 2", 2 1/2")
• Prioridades de projeto: robustez, compacidade, baixo custo de manutenção, longa vida útil
