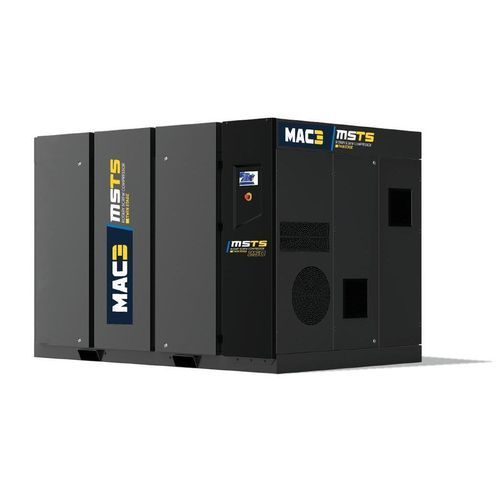

Compressor de parafuso MSTS series

de arelétricoestacionário

Descrição
Compressores de parafuso lubrificados em duas etapas série MSTS para fornecimento de ar comprimido industrial. Faixa de potência disponível: 90–315 kW; projetados para operação contínua até 45 °C ambiente.

Destaques

• Economia de energia até 15% comparado a compressores de estágio único
• Redução do nível de ruído
• Operação até 45 °C ambiente
• Refrigeração otimizada com baixa contrapressão
• Recuperação de calor opcional
• Motor IE4 de muito alta eficiência
• Redução das perdas de pressão
• Ventoinha de refrigeração comandada por inversor de frequência
• Separador centrífugo integrado e dreno de condensado sem perdas

Equipamento

• Motor WEG: IP55 com isolamento classe F; eficiência IE4
• Controlador eletrônico SMARTRONIC PLUS: Alarme e manutenção preventiva; controlo remoto – temporizador semanal; ecrã táctil; comunicação SCADA ou servidor WEB (RS-485)
• Transmissão direta: Acoplamento flexível; proteção da campânula do acoplamento
• Bloco de parafuso lubrificado em duas etapas: Aumento de capacidade; baixa rotação; longa vida útil
• Sistema de admissão otimizado: Entrada de ar fresco; filtra partículas até 3 microns; melhor desempenho e manutenção facilitada
• Sistema de refrigeração premium: Refrigeração separada de ar e óleo; turbina de refrigeração; controlo por inversor de frequência

Benefícios do bloco em duas etapas

• Projeto de compressão em duas etapas
• Até 10% mais de ecoeficiência
• Até 10% mais de fluxo com a mesma potência de eixo
• Forças axiais reduzidas
• Baixa rotação → aumento da vida útil dos rotores

Desempenho (modelos selecionados)
MODELO | kW | HP | VAZÃO DE AR @7,5 bar (m3/min) | @8,5 bar (m3/min) | @10 bar (m3/min) | @13 bar (m3/min) | SAÍDA DE AR | DIMENSÕES (C x L x A) mm | PESO (kg) | NÍVEL SONORO dB(A)
MSTS 90 | 90 | 125 | 18,42 | 14,72 | 14,65 | 13,65 | DN65 | 2775 x 1805 x 1926 | 3660 | 74
MSTS 110 | 110 | 150 | 23,89 | 21,76 | 18,49 | 14,57 | DN65 | 2775 x 1805 x 1926 | 4000 | 74
MSTS 132 | 132 | 180 | 26,25 | 26,07 | 23,62 | 21,82 | DN80 | 2950 x 1950 x 2000 | 4500 | 74
MSTS 160 | 160 | 220 | 31,72 | 31,29 | 25,78 | 25,60 | DN80 | 2950 x 1950 x 2000 | 5000 | 75
MSTS 200 | 200 | 270 | 43,49 | 40,70 | 34,77 | 30,62 | DN100 | 3500 x 2250 x 2350 | 6220 | 77
MSTS 250 | 250 | 340 | 53,40 | 50,49 | 43,15 | 40,53 | DN100 | 3500 x 2250 x 2350 | 9120 | 78
MSTS 315 | 315 | 430 | 62,67 | 56,95 | 55,18 | 44,13 | DN100 | 3500 x 2250 x 2350 | 9400 | 79

Características / especificações técnicas

• Compressão por bloco de parafuso lubrificado em duas etapas
• Economia de energia até 15% vs soluções monoestágio
• Funcionamento até 45 °C ambiente
• Motor elétrico IE4 de alta eficiência (Motor WEG disponível) com proteção IP55 e isolamento classe F
• Controlador SMARTRONIC PLUS: alarmes, manutenção preventiva, controlo remoto, temporizador semanal, ecrã táctil, SCADA/servidor Web (RS485)
• Ventoinha de refrigeração comandada por inversor e controle opcional da turbina por inversor
• Refrigeração separada de ar e óleo para gestão térmica otimizada
• Separador centrífugo integrado e dreno de condensado sem perdas
• Admissão otimizada e filtração de partículas até 3 mícrons
• Acoplamento flexível e proteção de campânula para variantes com transmissão direta
• Opção: recuperação de calor
• Redução de perdas de carga e menores forças axiais para prolongar a vida útil dos rotores
• Gama de potência disponível: 90–315 kW (ver tabela de desempenho para dados por modelo)
