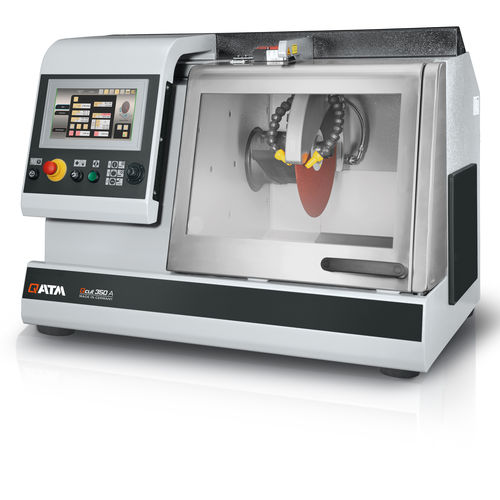

Máquina de corte com faca rotativa Qcut 350 A

para materiais compósitospara PCIde amostras

Introdução
A Qcut 350 A é uma máquina de corte abrasivo a úmido automática para amostras até Ø 135 mm. O modo Low Contact Cutting (LCC) permite cortes suaves e controlados em amostras com diferentes geometrias, tamanhos e materiais. Aplicações típicas incluem metalografia, materialografia, mineralogia, preparação de materiais compostos (CFC/PMC/MMC) e corte de componentes eletrônicos como PCBs. A câmara de corte ampliada e a mesa em aço inox tornam a operação confortável e flexível. Recursos de software como detecção automática de contacto, Multi-Position-Process (MPP) e ajuste paralelo da protecção da roda durante cortes verticais aumentam a reprodutibilidade e a produtividade.

Vantagens do produto

• Movimento horizontal automático
• Movimento vertical automático
• Controlo electrónico da força de corte
• Controlo electrónico da distância
• Limitador electrónico da força de corte
• Memória para guardar programas
• Ampla disponibilidade de ferramentas e sistemas de fixação
• Abertura lateral direita para peças longas

Controlo electrónico de desempenho
A taxa de avanço é reduzida automaticamente ao atingir a potência máxima pré-definida, protegendo o acionamento e os componentes de corte contra sobrecarga.

Avanço transversal de precisão
O avanço transversal automático opcional com função de corte em série permite cortes paralelos precisos. O avanço é controlado electronicamente e pode servir como eixo de alimentação para operação com pot wheel.

Corte pulsado
O modo de corte pulsado variável oferece vantagens ao processar secções pesadas ou materiais difíceis de cortar, reduzindo as tensões térmicas e mecânicas.

Multi-Position-Process (MPP)
O MPP permite colocar múltiplas amostras na mesa e cortá-las numa sequência automatizada. A função teach-in facilita a configuração de várias posições de corte de forma simples e repetível.

Detecção de toque automática
Após o arranque automático, a amostra aproxima-se em deslocamento rápido e o contacto com a roda inicia o corte segundo parâmetros predefinidos, garantindo um arranque seguro e eficiente.

Novas dimensões
A câmara de corte e a mesa ampliadas, combinadas com o ajuste paralelo da protecção da roda, aumentam a capacidade de corte e os percursos dos eixos. A porta lateral e a abertura para peças longas melhoram o acesso e a manobrabilidade.

Controlo electrónico
Os parâmetros de corte por travessia automática podem ser guardados e carregados no controlo electrónico. O visor mostra a posição em modo manual e permite alterar a taxa de avanço, o percurso e a força de corte durante ciclos automáticos.

Detalhes
1. Grande mesa

• Posicionamento dos eixos sem folga
• Ranhuras para montagem de dispositivos de fixação QATM
• T-slots de 12 mm para dispositivos personalizados
• Max. L x A: 500 x 300 mm (sem eixo Z); caso contrário 400 x 300 mm máx.

2. Painel de comando ergonómico

• Ecrã táctil a cores 10,1"
• Joystick para operação manual

3. Alinhamento a laser

• Posicionamento preciso dos componentes antes do corte

4. Travamento da roda de corte

• Mecanismo de bloqueio e sistema de porca para substituição rápida do disco

5. Abertura lateral

• Abertura à direita para amostras longas

6. Estrutura robusta

• Construção em alumínio pintado a pó

7. Cobertura do disco guiada em paralelo

• Aumento da capacidade de corte em cortes transversais

Dados técnicos
Disco de corte: até Ø 356 mm / 14 in
Capacidade máxima de corte: Ø 135 mm
Tamanho da flange da roda: Ø 32 mm
Eixo X automático: 260 mm
Eixo Y automático: 175 mm
Eixo Z automático (opção): 140 mm
Eixo Z de precisão: 0,1 mm
Mesa sem eixo Z L x P: 500 x 300 mm, inox
Mesa com eixo Z L x P: 400 x 300 mm, inox
T-slot: 12 mm
Velocidade: variável 800–3400 rpm
Potência de ligação: 9,5 kVA
Potência de acionamento (principal): 4 kW S1; 5,5 kW S3
L x A x P: 1015 x 760 x 810 mm
Peso: aprox. 200 kg (depende do equipamento)

Especificações

• Modelo: Qcut 350 A
• Capacidade máxima de corte: Ø 135 mm
• Disco de corte: até Ø 356 mm
• Intervalo de velocidade: 800–3400 rpm (variável)
• Potência de acionamento: 4 kW (contínuo), 5,5 kW (intermitente)
• Dimensões da mesa: 500 x 300 mm (sem eixo Z) / 400 x 300 mm (com eixo Z)
• Precisão eixo Z: 0,1 mm
• Potência de ligação: 9,5 kVA
• Peso aprox.: 200 kg (depende do equipamento)
