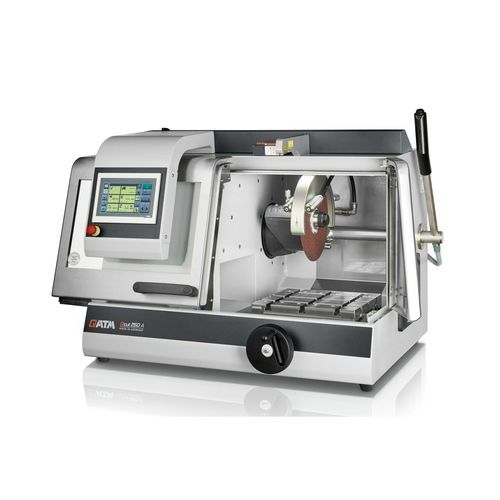

Máquina de corte a laser Qcut 250 A

com faca rotativacom software de controlepara metalografia

Introdução

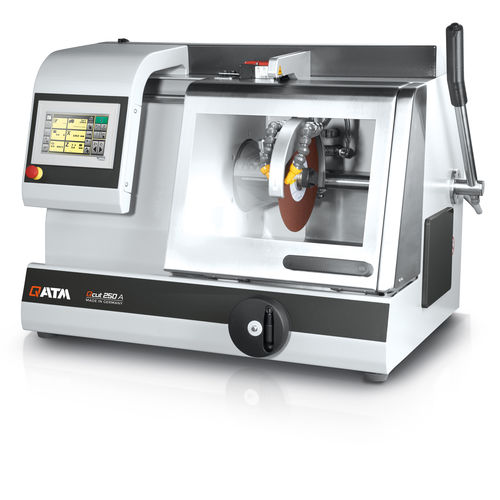

A Qcut 250 A é uma máquina de corte abrasivo compacta, flexível e semiautomática para peças e amostras até Ø 95 mm, com disco de corte de até 254 mm / 10". Combina a rapidez do corte manual com funções automáticas de corte abrasivo.

Vantagens do produto

• Eixo Y manual com freio eletromecânico de alavanca para operação com uma mão
• Care‑Cut (oscilação) para corte delicado de materiais sensíveis
• Touch‑screen de 7" com software QATM intuitivo
• Eixo X automático e operação manual via volante
• Controle de avanço dependente da força de corte (eixo X)
• Iluminação LED de alto desempenho na câmara de corte
• Protetor do disco guiado em paralelo que aumenta a capacidade efetiva de corte
• Aberturas laterais para peças longas

Corte dinâmico fino
O movimento manual de corte é regulado por engrenagens para controlar a força de corte, garantindo cortes precisos e sem solavancos. O freio eletromecânico fixa a posição do disco em qualquer ângulo.

Movimento horizontal
A mesa suporta movimento manual (volante) e movimento automático dinâmico. O modo de corte por pulsos reduz as tensões de corte e preserva a superfície da amostra.

Software de controlo intuitivo
O software integrado inclui um menu de manutenção claro e parâmetros de corte configuráveis para simplificar a operação e a manutenção de rotina.

Avanço transversal automático
O eixo Z opcional permite ajustes com precisão de 0,1 mm para cortes paralelos e em série.

Destaques em detalhe

• Grande mesa em aço inox: posicionamento dos eixos sem folgas; ranhuras em T 12 mm; Máx. W x H: 380 x 270 mm (sem eixo Z), caso contrário 300 x 270 mm
• Painel ergonómico: ecrã a cores 10,1" e joystick para operação manual
• Alinhamento a laser para posicionamento preciso antes do corte
• Bloqueio do disco: substituição simplificada através de mecanismo de bloqueio e sistema de porca fácil
• Aberturas laterais para posicionamento preciso de componentes longos
• Gaveta robusta: construção em alumínio com pintura em pó
• Tampa do disco guiada em paralelo para aumentar a capacidade em cortes transversais
• Grande alavanca manual com freio de bloqueio automático para cortes transversais precisos

Dados técnicos

• Disco de corte: até 254 mm / 10"
• Capacidade máxima de corte: Ø 95 mm
• Curso eixo X (auto & manual): 225 mm
• Curso eixo Y (manual): 170 mm
• Curso eixo Z opcional: 120 mm, precisão 0,1 mm
• Dimensões da mesa W x D sem Z: 380 x 270 mm; com Z: 300 x 270 mm
• Ranhura em T: 12 mm
• Potência de ligação: 5,5 kVA
• Potência do motor principal: 3 kW (S1); 4 kW (S3/60%)
• Velocidade: 3015 rpm (50 Hz) / 3100 rpm (60 Hz)
• Dimensões da máquina W x H x D: 925 x 676 x 756 mm
• Peso aprox.: ~130 kg (depende do equipamento)
