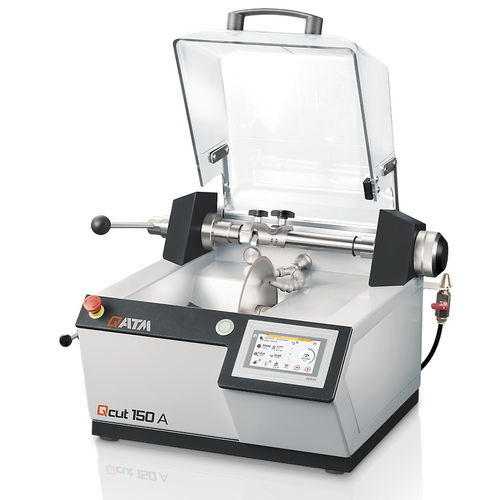

Máquina de corte com faca rotativa Qcut 150 A

com assistência digitalcom software de parametrizaçãocom software de controle

Visão geral
O Qcut 150 A é uma máquina de corte de precisão compacta de bancada para discos Ø75–203 mm (8"). Realiza cortes automáticos e manuais através de uma alavanca ergonômica. Um braço de fixação opcional com sensor de força integrado permite cortes com baixa deformação mediante alimentação controlada por força.

Vantagens do produto

• Até 5 modos de operação: manual, avanço automático, avanço controlado por força, modo de retificação, corte com acessório de mesa (consoante configuração)
• Avanço transversal manual
• Função de corte por zonas
• Quatro sistemas de refrigeração disponíveis
• Dispositivo de dressagem para a roda de corte
• Software QATM intuitivo com base de dados integrada

Corte controlado por força

• Sensor de força integrado no braço de fixação regula com precisão a taxa de avanço de acordo com a força de corte definida
• Força de corte constante ao longo do processo assegura cortes limpos em componentes endurecidos e materiais compósitos

Acessório de mesa

• Acessório de mesa montável sem ferramentas
• Seccionamento manual rápido de amostras grandes, PCBs ou materiais em chapa

Corte por zonas

• Regulação individual da taxa de avanço ou da força de corte para secções específicas da amostra
• Redução da deformação e aquecimento do material
• Processo de corte mais rápido

Modo de retificação

• Preparação do alvo: as amostras podem ser retificadas manualmente ou semi‑automaticamente com uma roda copo
• Adequado para secções finas e microeletrónica

Unidade de fixação a vácuo

• Porta‑lâminas e secções finas podem ser fixados com segurança e sem escorregar

Características

• Braço de fixação: sistema de aperto rápido sem ferramentas com dispositivos de aperto de precisão, dispositivo de rotação e unidade de fixação a vácuo — Ø máximo da amostra: 40 mm
• Eixo Y: avanço manual ou automático; curso 120 mm; avanço automático 0,01–20 mm/s; força de corte ajustável 0–10 N (opcional)
• Dispositivo de dressagem: operação manual externa para dressar rodas de corte e retificação
• Estrutura da máquina: carcaça em aço inoxidável resistente à corrosão, com pintura para facilitar a limpeza
• Capô transparente: capô basculante com acesso livre à câmara de corte; interruptor de segurança integrado
• Eixo Z: avanço transversal manual; curso 25 mm; posição mostrada no visor; precisão 0,005 mm
• Transmissão da roda: diâmetro da roda Ø75–203 mm (8"); potência 0,37 kW (S1)
• Painel de controlo: ecrã tátil industrial 4,3"; interface intuitiva; armazenamento até 200 métodos definidos pelo utilizador; gestão de contas

Parâmetros de um olhar

• Ecrã tátil industrial robusto de 4,3"
• Software intuitivo que apresenta os parâmetros de corte essenciais
• Armazenamento extenso de programas e controlo de utilizadores

Dados técnicos
Disco de corte: Ø75–203 mm (8")
Velocidade variável: 150–3000 rpm
Capacidade máxima de corte (diâmetro da amostra): Ø40 mm
Diâmetro do veio: Ø12,7 mm
Força de corte ajustável (opcional): 0–10 N
Avanço (automático): 0,01–20 mm/s
Curso eixo Y: 120 mm (manual/automático)
Curso eixo Z (corte paralelo manual): 25 mm; precisão 0,005 mm
Potência do motor: 0,37 kW (S1)
Potência de ligação: 0,75 kVA
Dimensões (L x A x P): 545 x 391 x 566 mm
Peso: aprox. 45 kg (dependendo do equipamento)

Acessórios e opções de refrigeração

• Gama extensa de ferramentas de fixação para amostras montadas ou não até Ø40 mm
• Sistemas de refrigeração: recirculação 15 L, recirculação móvel 45 L, integração sistema‑lab 45 L, refrigeração por imersão
• Dispositivo de dressagem e módulo de bomba opcional para lavagem da câmara (consoante o sistema de refrigeração)
