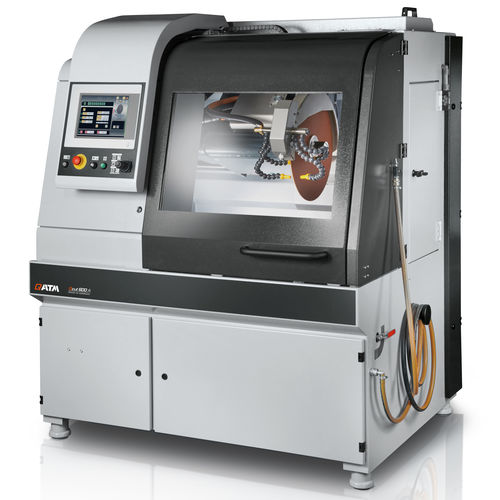

Máquina de corte com faca rotativa Qcut 600 A

para metaiscom controle manualcom assistência digital

Introdução
A Qcut 600 A é uma máquina de corte húmido industrial destinada a amostras grandes e pesadas. Integra movimentos automáticos dos eixos X/Y/Z e um motor principal de 15 kW refrigerado a água para cortes precisos, de baixo contacto, e sequências automatizadas para produção em série.

Vantagens do produto

• Capacidade de corte: amostras até Ø 244 mm
• Manuseio de componentes pesados: mesa preparada para carga por empilhador ou grua (ver especificações de carga)
• Multi-Position Process (MPP): posicionamento simultâneo e corte automático de múltiplos componentes na mesa

1. Painel de comando ergonómico

• Ecrã tátil industrial 12,1" com software QATM para criação e armazenamento de programas
• Joystick para comando manual dos eixos e configuração rápida de ciclos automáticos
• Painel de comando deslizante para acesso livre à área de trabalho

2. Carcaça robusta

• Estrutura soldada em aço com pintura em pó para uso industrial
• Unidade de refrigeração por recirculação integrável e opções de filtração central
• Lubrificação central automática dos eixos

3. Grande mesa

• Mesa em aço inoxidável com ranhuras em T longitudinais e transversais (tamanho da ranhura: 12 mm)
• Afixação segura de peças complexas mediante dispositivos de aperto para ranhuras em T ou sistema Easy clamping
• Capacidade de carga da mesa: até 400 kg (especificação da mesa); exemplos de cargas típicas disponíveis

4. Grande câmara de corte

• Porta deslizante frontal ampla e porta lateral articulada para acesso e visibilidade seguros
• Grande porta lateral para facilitar a troca do disco de corte
• Iluminação interior LED resistente a impactos

5. Braço basculante otimizado

• Sistema de refrigeração eficiente no braço basculante
• Protetor do disco guiado em paralelo para aumentar a capacidade de corte em cortes verticais
• Auxílio de alinhamento laser opcional para posicionamento rápido
• Motor principal refrigerado a água com potência nominal de 15 kW

Características principais

• Eixo Z de precisão (0,1 mm) e eixo Z integrado na mesa para manter a altura de corte
• Avanço transversal automático com função de corte em série para cortes paralelos precisos
• Ferramenta rotativa opcional com introdução de ângulo controlada por software para melhorar a qualidade superficial e reduzir o tempo de ciclo em peças rotacionais
• Corte pulsado ajustável para materiais difíceis, melhorando a refrigeração e os resultados de corte
• Controlo de avanço dependente da força de corte: a velocidade de avanço reduz-se automaticamente ao atingir uma força predefinida

Acessórios (exemplos)

• Unidade de refrigeração por recirculação com filtração multicâmara (compacta, integrável)
• Sistema de filtro por correia para operação contínua em série (tanque ≈ 285 l, capacidade de filtragem ≈ 100 l/min)
• Separador centrífugo para remover neblina do fluido e melhorar a qualidade do ar (variantes de potência de exaustão)

Consumíveis
Discos de corte, peneiras de entrada e sacos filtrantes são consumíveis recomendados; a QATM fornece consumíveis de corte compatíveis com a máquina.

Especificações técnicas

• Disco de corte: até Ø 600 mm
• Capacidade máxima de corte: Ø 244 mm
• Máx. penetração da roda na amostra: 190 mm (com disco Ø 500 mm)
• Tamanho da flange: Ø 32 / 40 mm
• Caminho automático X: 550 mm
• Caminho automático Y: 360 mm
• Caminho automático Z: 550 mm
• Precisão eixo Z: 0,1 mm
• Mesa L x P: 750 x 600 mm, inox
• Tamanho ranhura em T: 12 mm
• Velocidade do disco: variável 1000 - 2400 rpm
• Potência do motor principal: 15 kW S1 (refrigerado a água)
• Potência de ligação: 30 kVA
• Dimensões totais L x A x P: 1488 x 1960 x 1477 mm
• Peso: aprox. 1600 kg (dependendo do equipamento)
