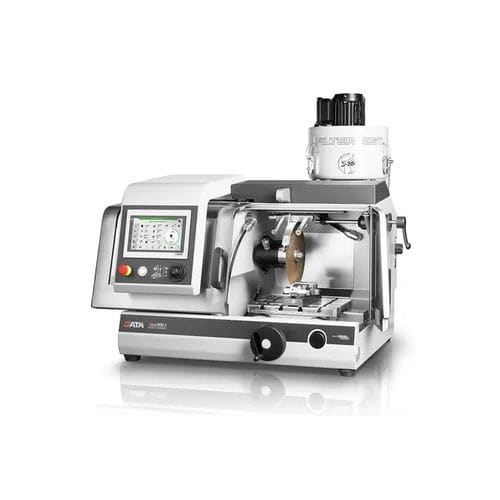

Máquina de corte para metalografia QCUT 200 A

com faca rotativade amostrascom assistência digital

Introdução
A Qcut 200 A é uma máquina de corte de precisão compacta com até três eixos automáticos (X, Y, Z) concebida para uso com discos de corte até Ø 203 mm (8''). Apresenta design modular e compacto e múltiplas funções de corte, incluindo corte por deslocamento/corte por tacada e corte por degraus para remoção controlada camada a camada.

Vantagens do produto

• Eixos de precisão totalmente automáticos com rolamentos livres de folga
• Novo sistema de arrefecimento com caudal aproximadamente 25% superior ao de máquinas comparáveis, reduzindo o desgaste do disco até 15%
• Função de limpeza automática da câmara de corte
• Novas funções de software para aplicações de retificação
• Substituição simplificada do disco com bloqueio e opção de lubrificação integrada
• Dispositivo de dressagem para afiar discos diamantados e de retificação
• Novo dispositivo de rotação modular e adaptável

Segurança

• Interruptor de ativação: a máquina só pode ser posicionada por controlo de duas mãos quando a porta está aberta
• O risco de esmagamento para o operador é praticamente eliminado

Detecção inteligente de componentes

• Deteção automática de componentes comprovada e nova deteção de saída (função de paragem automática)
• Os pontos de início e fim de corte são detetados automaticamente, reduzindo os tempos de ciclo

Maior precisão graças a um design robusto

• Construção durável, de baixa vibração e estável
• Adequada para corte ou retificação (rodas tipo cup) de amostras delicadas com máxima precisão
• Excelente acesso à câmara de corte através de grande porta deslizante
• Fixação rápida e segura de dispositivos de aperto versáteis na grande mesa

Operação intuitiva e simples

• Grande ecrã tátil industrial de 7" com orientação ergonómica ao utilizador
• Software intuitivo e de fácil utilização
• Movimentação confortável dos eixos automáticos através de joystick

Monitorização do fluxo

• A monitorização de fluxo opcional assegura arrefecimento constante de amostras sensíveis durante cortes longos
• O processo de corte é interrompido automaticamente quando é atingido um limiar crítico

Função de limpeza automática

• Limpeza totalmente automática da máquina através de bicos em espiral na câmara de corte
• A limpeza pode ser ativada individualmente e iniciar automaticamente após cada corte
• A limpeza pode ser ativada durante o processo para uma visão clara

Programas de corte extensos

• Corte por deslocamento ou tacada para minimizar a área de contacto conforme a geometria do componente
• Funções de corte por degraus para cortar camada por camada e otimizar o ângulo de ação, especialmente em materiais maciços

Ampla gama de acessórios

• Grande mesa com ranhuras e ranhuras em T de 8 mm para dispositivos de aperto QATM (max. L x A: 300 x 210 mm)
• Dispositivos de aperto: grande variedade incluindo unidade de fixação a vácuo para segurar lâminas de vidro para cortes finos
• Sistemas de arrefecimento por recirculação opcionais (portáteis, móveis ou variantes de laboratório) para arrefecimento, filtração e remoção de cavacos
• Acessórios expansíveis com dispositivo de rotação e mais dispositivos de aperto

Dados técnicos (tabela)
Disco de corte: até Ø 203 mm / 8"
Capacidade de corte máx.: 75 mm (disco Ø 200 mm)
Diâmetro do flange: Ø 12,7 mm
Eixo X: 210 mm (manual / automático)
Eixo Y: 80 mm (automático)
Eixo Z (opção): 80 mm (automático)
Velocidade de avanço: 0,005–20 mm/s
Precisão eixo Z: 0,005 mm
Avanço transversal mín. (eixo Z): 0,001 mm
Mesa sem eixo Z (LxP): 300 x 210 mm
Mesa com eixo Z (LxP): 280 x 210 mm
Ranhura T: 8 mm
Velocidade: 300 - 5000 rpm
Potência do acionamento principal: 0,75 kW, S1
Potência de ligação: 2,2 kVA
L x A x P: 725 x 535 x 675 mm
Peso: aprox. 82 kg

Especificações técnicas

• Modelo: Qcut 200 A
• Diâmetro do disco suportado: até 203 mm (8'')
• Capacidade máxima de corte: 75 mm (com disco Ø 200 mm)
• Diâmetro da flange: 12,7 mm
• Eixos automáticos: X = 210 mm (manual/automático), Y = 80 mm (automático), Z opcional = 80 mm (automático)
• Intervalo de velocidade de avanço: 0,005–20 mm/s
• Precisão eixo Z: 0,005 mm; avanço transversal mín. (Z): 0,001 mm
• Dimensões da mesa: sem Z 300 x 210 mm; com Z 280 x 210 mm
• Ranhuras em T: 8 mm para dispositivos de aperto
• Intervalo de velocidade do fuso: 300–5000 rpm
• Potência do motor principal: 0,75 kW (S1)
• Potência de ligação: 2,2 kVA
• Dimensões da máquina (L x A x P): 725 x 535 x 675 mm
• Peso aprox.: 82 kg
