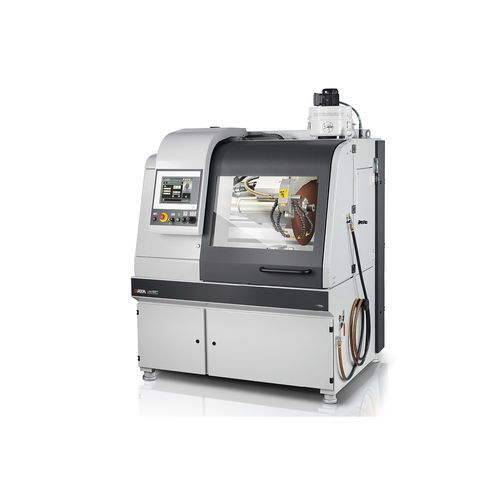

Máquina de corte com faca rotativa Qcut 600 BOTcom assistência digitalcom software de controlepara metalografia
Guardar nos favoritos
Comparar
Características
- Tecnologia
- com faca rotativa
- Tipo de controle
- com assistência digital, com software de controle
- Aplicações
- para metalografia, para aplicações industriais
- Fases elétricas
- trifásico
- Características de construção
- de 5 eixos
- Outras características
- totalmente automatizado, vertical, de precisão, com resfriamento a água, com pé, combinado
- Curso X
550 mm
(21,65 in)- Curso Y
360 mm
(14,17 in)- Curso Z
550 mm
(22 in)- Repetibilidade
0,1 mm
(0,0039 in)- Comprimento total
1.640 mm
(65 in)- Largura total
1.480 mm
(58 in)- Altura
2.200 mm
(87 in)- Peso
1.600 kg
(3.527,4 lb)- Capacidade de carga
MÍN: 0 kg
(0 lb)MÁX: 150 kg
(330,7 lb)
Descrição
Introdução
O Qcut 600 BOT é um robô de corte totalmente automático de 5 eixos para cortes metalográficos e industriais, projetado para discos de corte até Ø 610 mm e com mesa de máquina Ø 600 mm.
Vantagens principais
1. Painel de controlo ergonómico
2. Estrutura robusta da máquina
3. Grande mesa circular
4. Grande câmara de corte
5. Braço articulado otimizado
6. Eixo de rotação, eixo B
7. Eixo de rotação opcional, eixo C
Cinemática de corte / Eixos (visão geral)
Acionamento, refrigeração e otimização de corte
Acessórios (exemplos)
Consumíveis
Especificações técnicas
O Qcut 600 BOT é um robô de corte totalmente automático de 5 eixos para cortes metalográficos e industriais, projetado para discos de corte até Ø 610 mm e com mesa de máquina Ø 600 mm.
Vantagens principais
- Tecnologia 5 eixos patenteada: execução de sequências de corte complexas sem reapertos demorados das peças.
- Alto nível de automação: medição dinâmica do disco e ajuste automático dos parâmetros para corte em série sem supervisão.
- Reprodutibilidade: programas repetíveis e posicionamento preciso reduzem a variabilidade entre amostras.
- Processo Multi-Position (MPP): posicionamento simultâneo e corte automático de múltiplos componentes na mesa.
1. Painel de controlo ergonómico
- Grande ecrã táctil industrial 12,1" com software QATM intuitivo
- Configuração rápida e controlo completo dos eixos através de dois joysticks
- Painel deslizante que permite acesso desobstruído e operação ergonómica
2. Estrutura robusta da máquina
- Construção em aço com pintura em pó adequada para ambientes industriais
- Unidade de refrigeração por recirculação integrável
- Lubrificação central automática dos eixos
3. Grande mesa circular
- Mesa em aço inoxidável com ranhuras em T longitudinais e transversais
- Aperto seguro de peças complexas utilizando a mesa com ranhuras ou o sistema Easy clamping
- Diâmetro da mesa Ø 600 mm; capacidade de carga até 150 kg
- Rotação da mesa (max. 360°) elimina necessidade de reaperto
4. Grande câmara de corte
- Grande porta deslizante para fácil acesso e visibilidade
- Porta lateral oscilante para acesso conveniente à câmara
- Grande porta lateral para fácil substituição do disco
- Iluminação interior LED resistente a impactos
5. Braço articulado otimizado
- Refrigeração eficiente no ponto de corte
- Aumento da capacidade de corte graças ao protetor de disco guiado em paralelo
- Auxílio de alinhamento a laser opcional para posicionamento rápido da peça
6. Eixo de rotação, eixo B
- Faixa de rotação até 360°; combinado com eixo C até 200° (automático)
- Precisão de posicionamento ±0,1°
7. Eixo de rotação opcional, eixo C
- Faixa de rotação até 360° (opcional, eixo modular destacável)
- Opções de fixação expansíveis com mandril de torno ou outros dispositivos
Cinemática de corte / Eixos (visão geral)
- Eixo X (deslocamento de corte): 550 mm, avanço rápido até 80 mm/s
- Eixo Y (corte transversal): 360 mm, automático, avanço rápido até 80 mm/s
- Eixo Z (avanço transversal): 550 mm, automático (para cortes paralelos precisos em série)
- Eixo B (rotação): máx. 360° (4 eixos) / 200° (5 eixos), precisão ±0,1°
- Eixo C (rotação, opcional): máx. 360°, eixo modular destacável
Acionamento, refrigeração e otimização de corte
- Motor principal refrigerado a água 15 kW (S1)
- Velocidade do disco variável 1000 - 2400 rpm
- Controle de avanço dependente da força de corte para corte adaptativo ao material
- Aproximação automática em baixa velocidade ao iniciar um novo corte
- Monitoramento dinâmico do diâmetro do disco com ajuste automático de parâmetros
Acessórios (exemplos)
- Unidade de refrigeração por recirculação (compacta, integrável, filtração multicâmara)
- Sistema de filtro de correia para operação contínua/série (tanque 285 l, filtragem ~100 l/min)
- Separador centrífugo para remover névoa do fluido de corte e melhorar a qualidade do ar
Consumíveis
- Discos QATM e consumíveis projetados para cortes reprodutíveis e eficientes
Especificações técnicas
- Disco de corte: até Ø 610 mm / 24"
- Inserção máxima do disco na amostra: 244 mm (com disco Ø 610 mm)
- Tamanho da flange: Ø 32 / 40 mm
- Eixo X (automático): 550 mm
- Eixo Y (automático): 360 mm
- Eixo Z (automático): 550 mm
- Precisão: ±0,1 mm / ±0,1°
- Eixo B: 4 eixos: 360°; 5 eixos: 200°
- Eixo C: 4 eixos: - ; 5 eixos: 360° (opcional)
- Mesa: Ø 600 mm, aço inoxidável
- Ranhura em T: 12 mm
- Velocidade do disco: variável 1000 - 2400 rpm
- Potência do motor principal: 15 kW (S1)
- Potência de ligação: 30 kVA
- Dimensões (C x A x P): 1640 x 2200 x 1480 mm
- Peso: aprox. 1600 kg (dependendo do equipamento)
