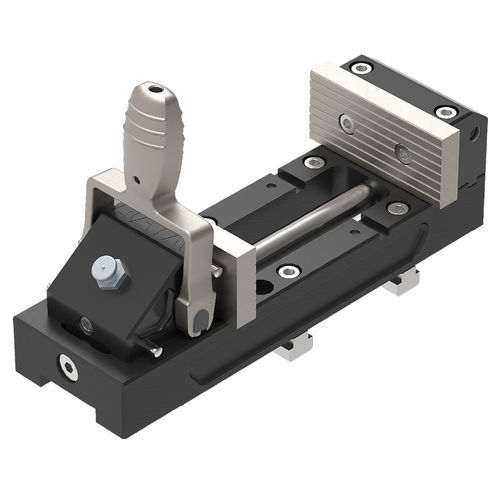

Ferramenta de aperto manual Qtool 60

mecânicapara peças a usinarpara máquina de corte

Introdução
O Qtool 60 é um dispositivo de fixação modular para componentes de tamanho médio (até Ø 60 mm) com largura de trabalho de 100 mm. Utiliza um grampo excêntrico para fixação rápida e fiável e dispõe de um batente traseiro ajustável (50 mm) para posicionamento reproduzível durante o corte. Um amplo programa de mandíbulas e um batente cruzado opcional aumentam a versatilidade.

Destaques

• Para componentes médios Ø 60 mm | Largura de trabalho = 100 mm
• Grampo excêntrico para fixação rápida e potente
• Batente traseiro ajustável (50 mm) para posicionamento repetível
• Ampla seleção de mandíbulas para diferentes geometrias
• Expansível opcionalmente com batente cruzado e acessórios

Dados técnicos (Qtool 60)
Faixa de fixação: 0–100 mm | Largura da mandíbula (padrão): 70 mm | Altura da mandíbula (padrão): 32 mm | Força de fixação: aprox. 2000 N

Compatibilidade (opções de montagem)
Montagem via porca de ranhura em T / espaçador ou via placa Easy (depende do modelo). Exemplos de montagem direta:

• Qcut 200 A: 8 mm / 60 mm
• Qcut 250 A: 12 mm / 75 mm
• Qcut 250 M: 12 mm / 100 mm
• Qcut 350 A: 12 mm / 75 mm
• Brillant 230: 12 mm / 75 mm

Mandíbulas para Qtool 60
O programa modular de mandíbulas permite adaptar a fixação à forma do componente e à tarefa de corte.

Componentes redondos

• Mandíbulas prismáticas ou chanfradas proporcionam fixação precisa e segura
• A geometria das mandíbulas cria um contacto definido de 3 pontos para evitar deslizamento
• É possível fixação vertical com prisma cruzado; os componentes podem ser cortados acima do dispositivo

Componentes grandes

• Mandíbulas altas aumentam a área de fixação para peças de grande geometria

Fixação do lado cortado

• Mandíbulas ranhuradas podem fixar o lado cortado e reduzir a formação de rebarbas
• Reduz a necessidade de desbarbamento posterior antes da incorporação

Tipos de mandíbulas disponíveis (seleção)

• Mandíbula padrão (incluída): altura 32 mm | largura 70 mm | Fornecimento: 1 mandíbula de reserva
• Mandíbula chanfrada: altura 32 mm | largura 70 mm | Chanfragem de 5° para prensar material redondo | Para Ø ≤ 60 mm
• Mandíbula alta: altura 60 mm | largura 70 mm | Para componentes grandes | Fornecimento: 2 mandíbulas
• Mandíbula alta ranhurada: altura 60 mm | largura 100 mm | Amostra permanece presa após o corte | Fornecimento: 2 mandíbulas
• Mandíbula com prisma cruzado: altura 32 mm | largura 70 mm | Prisma horizontal/vertical (horiz. Ø máx. 18 mm, vert. Ø máx. 32 mm) | Fornecimento: 1 mandíbula
• Mandíbula alta ranhurada com prisma: altura 60 mm | largura 100 mm | Prisma horiz. Ø máx. 17 mm | Fornecimento: 2 mandíbulas (1 lisa, 1 com prisma)

Batente da peça
Para cortes repetitivos, o batente ajustável garante posicionamento reproduzível:

• Montável no Qtool 60 (também compatível com Qtool 80 / 80 VARIO esquerdo/direito)
• Curso do batente até 120 mm

Dispositivos de fixação de precisão / Acessórios
Acessórios disponíveis: placas Easy (S / M), placa Easy S rotativa, Easy Adaption Qtool 40-60, Multi-Tower e unidades giratórias para funções de rotação/oscilaçao.

Base de conhecimento (temas relacionados)

• Métodos típicos de amostragem de materiais
• Técnicas de seccionamento metalográfico
• Como selecionar uma rebolo de corte adequado

Especificações técnicas

• Produto: Qtool 60 (série)
• Faixa de fixação: 0–100 mm
• Largura da mandíbula padrão: 70 mm
• Altura da mandíbula padrão: 32 mm
• Força de fixação: aprox. 2000 N
• Projetado para componentes médios até Ø 60 mm
• Batente traseiro ajustável: 50 mm
• Montagem: direta via porca T/ espaçador ou via placa Easy (depende da máquina)
• Exemplos de compatibilidade: Qcut 200 A, Qcut 250 A, Qcut 250 M, Qcut 350 A, Brillant 230
• Mandíbulas e acessórios disponíveis: padrão, chanfrada, alta, alta ranhurada, prisma cruzado, alta ranhurada com prisma, placas Easy, Easy Adaption Qtool 40-60, Multi-Tower, unidades giratórias
