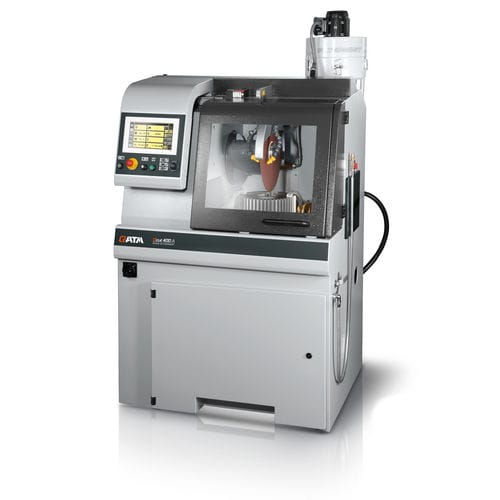

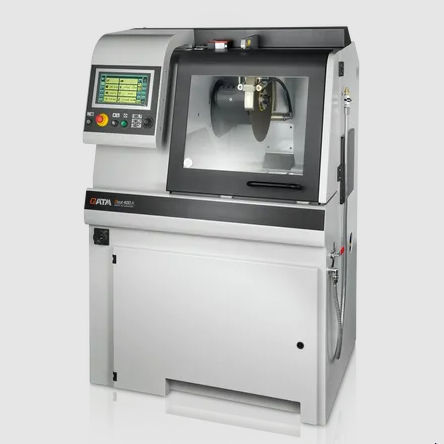

Máquina de corte com faca rotativa Qcut 400 A

de amostrascom assistência digitalcom software de parametrização

Introdução
A Qcut 400 A é uma máquina de corte por disco de bancada/instalada para preparação de amostras em laboratórios e indústrias. Compatível com discos até Ø 406 mm, oferece grande capacidade de corte em formato compacto, com percursos automáticos X/Y para cortes repetíveis.

Vantagens do produto

• Pequeno espaço ocupado com alta capacidade de corte
• Processo Multi-Position (MPP) para cortes sequenciais em posições diferentes
• Sistema Quick-Change para troca rápida do disco e manutenção simplificada

Painel de controlo ergonómico

• Ecrã tátil industrial 10,1" com software QATM intuitivo
• Joystick para controlo manual rápido dos eixos e configuração
• Armazenamento para até 200 programas de utilizador

Estrutura robusta

• Construção em alumínio pintado adequada a ambientes industriais
• Unidade de arrefecimento por recirculação integrável e separador centrífugo opcional
• Lubrificação central automática dos eixos

Mesa compacta em aço inox

• Encaixes em T longitudinais e transversais integrados para fixação flexível
• Dimensões: 420 x 375 mm (com Z); 550 x 375 mm (sem Z)
• Capacidade de carga até 120 kg; percursos X 345 mm, Y 200 mm, Z 150 mm (Z manual standard, automático opcional)

Câmara de corte ampla

• Grande porta deslizante e porta lateral oscilante para acesso seguro e rápido
• Abertura lateral direita para amostras longas e iluminação LED interior resistente

Braço articulado e cabeça de corte otimizados

• Proteção da roda guiada paralelamente para maior capacidade de corte
• Sistema de arrefecimento eficiente e Quick-Change para manutenção rápida
• Opcional: alinhamento laser para posicionamento preciso da peça

Alinhamento laser (opcional)

• Projeta a linha de corte na peça para posicionamento repetível e cortes precisos

Avanço transversal de precisão

• O eixo Z integrado mantém a altura de corte enquanto o avanço transversal automático permite cortes paralelos em série com precisão
• MPP e funcionalidades de corte em série simplificam sequências complexas

Ferramenta rotativa (opcional)

• Alimentação rotativa vertical com inserção de ângulo controlada por software para peças rotacionais
• Melhora a uniformidade da superfície e reduz para metade o tempo de corte nessas peças

Operação intuitiva

• Ecrã tátil amplo e joystick para fácil gestão de parâmetros durante a operação automática
• Possibilidade de ajustar taxa de avanço, percurso e força de corte em tempo real

Corte pulsado

• Corte pulsado automático ajustável para materiais grossos ou difíceis, otimizando arrefecimento e qualidade de corte

Controle de avanço dependente da força de corte (X & Y)

• Redução automática da velocidade de avanço ao atingir o limite de força de corte predefinido para proteger máquina e amostra e economizar tempo

Acessórios (seleção)

• Unidade de arrefecimento por recirculação com filtração multicâmara
• Sistema de filtro por correia para operação contínua (tanque 285 l; 100 l/min)
• Separador centrífugo para remover névoa de refrigerante (452 m3/h)

Consumíveis
Discos de corte e consumíveis específicos são recomendados para garantir fiabilidade, segurança e eficiência nas operações de corte.

Especificações técnicas

• Nome do modelo: Qcut 400 A
• Disco de corte: até Ø 406 mm
• Capacidade máx. de corte: Ø 150 mm
• Percurso X (automático): 345 mm
• Percurso Y (automático): 200 mm
• Percurso Z (manual standard / automático opcional): 150 mm; precisão Z: 0,1 mm
• Tamanho da ranhura em T: 12 mm
• Mesa: 420 x 375 mm (com Z); 550 x 375 mm (sem Z)
• Capacidade de carga da mesa: até 120 kg
• Potência do motor principal: 7 kW, S1; Potência de ligação: 17 kVA
• Dimensões (L x A x P): 1100 x 1610 x 930 mm
• Peso (dependendo do equipamento): ~480 kg
