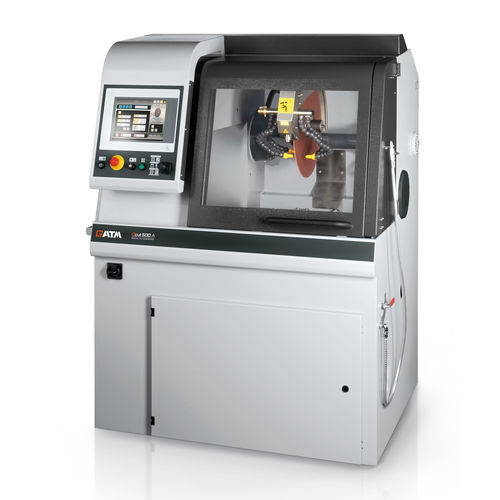

Máquina de corte com faca rotativa Qcut 500 A

com assistência digitalcom software de parametrizaçãocom software de controle

Visão geral
A Qcut 500 A é uma máquina de corte a úmido projetada para seccionamento preciso e de alta produtividade de componentes grandes e pesados. Combina acionamentos de eixo altamente dinâmicos com funções automáticas de avanço e corte, oferecendo uma câmara de corte espaçosa para amostras longas.

Vantagens

• Maior produtividade: acionamentos permitem percursos de até 80 mm/s, reduzindo tempos de ciclo
• Manuseio flexível: portas amplas e aberturas laterais para peças longas ou volumosas
• Fluxos em série: o Multi-Position Process (MPP) possibilita posicionamento simultâneo e corte automático de múltiplos componentes

Principais características

• Interface do operador: ecrã tátil industrial 12,1" com software QATM; controlo por joystick e 200 programas de utilizador para configuração rápida e alterações em tempo real
• Construção robusta: estrutura em alumínio com pintura a pó, unidade de refrigeração por recirculação integrável e lubrificação central automática
• Mesa de trabalho: mesa em aço inoxidável com ranhuras em T longitudinais e transversais; fixação segura via mesa de ranhuras em T ou sistema Easy; mesa com Z 550 x 500 mm ou sem Z 700 x 500 mm
• Capacidade de carga: suporta peças pesadas (até aprox. 400 kg em algumas configurações; entrada de mesa até 120 kg incluindo dispositivos de fixação)
• Câmara de corte: grande porta deslizante com vidro de segurança laminado resistente a riscos, porta lateral articulada, aberturas direita/esquerda para amostras longas, iluminação interior LED à prova de impactos
• Braço oscilante otimizado: arrefecimento eficiente, proteção da roda guiada em paralelo e alinhamento a laser opcional para posicionamento preciso
• Avanço transversal de precisão: eixo Z integrado à mesa para manter a altura de corte; avanço transversal automático para cortes paralelos precisos
• Ferramenta rotativa (opcional): avanço rotativo vertical com controlo de ângulo por software para superfícies uniformes, redução do tempo de corte em peças rotativas e proteção contra excentricidade
• Corte em pulsos e controlo de avanço dependente da força: corte pulsado ajustável para materiais difíceis; a velocidade de avanço reduz-se automaticamente quando o limite de força de corte predefinido é alcançado

Acessórios / Opções

• Unidade de refrigeração por recirculação (compacta, integrável, filtração multi-câmara)
• Sistema de filtro de correia para operação contínua/serial
• Separador centrífugo para remover névoa de fluido de corte
• Alinhamento a laser opcional, ferramenta rotativa e dispositivos de fixação Qtool

Especificações técnicas

• Roda de corte: até Ø 508 mm
• Capacidade máxima de corte: Ø 190 mm
• Diâmetro do fuso da roda: Ø 32 / 40 mm
• Curso X automático: 420 mm
• Curso Y automático: 280 mm
• Curso Z automático (opção): 200 mm
• Precisão eixo Z: 0,1 mm
• Mesa com Z (L x P): 550 x 500 mm, aço inoxidável
• Mesa sem Z (L x P): 700 x 500 mm, aço inoxidável
• Tamanho da ranhura em T: 12 mm
• Velocidade da roda: variável 1000–2800 / 1000–2400 rpm (conforme configuração)
• Potência de ligação: 30 kVA
• Potência do acionamento principal: 15 kW, funcionamento S1
• Dimensões (L x A x P): 1300 x 1820 x 1250 mm
• Peso: aprox. 1000 kg (dependendo do equipamento)
