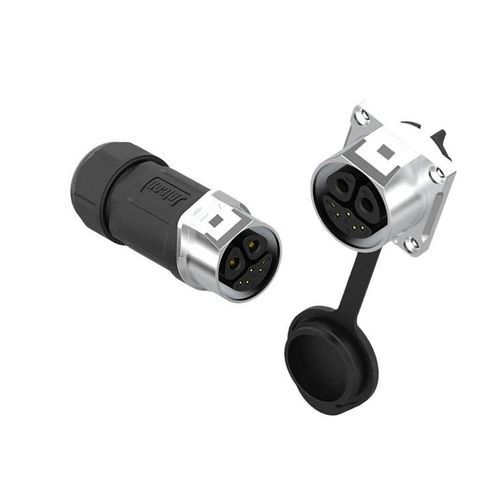

Conector híbrido

de cabo a caboclipde alta corrente

Resumo do produto
Conector híbrido à prova d'água que combina contactos de potência de 50A e contactos de sinal de 5A numa carcaça compacta com classificação IP67, indicado para sistemas de iluminação inteligente e controlo em exteriores e ambientes industriais.

Visão geral

• Potência e sinal híbridos: pinos de potência 50A (3,6 mm) e pinos de sinal 5A (1,0 mm) num único conector para simplificar a fiação e poupar espaço.
• Mecanismo QuickLock: acoplamento sem ferramentas com clique audível e bloqueio antivibração para retenção fiável.
• Proteção IP67: selado contra pó e imersão temporária para ambientes exteriores e exigentes.
• Pronto para iluminação inteligente: adequado para módulos LED, controladores de iluminação e arquiteturas híbridas potência/sinal.
• Certificações globais: ISO9001, CE, UL, RoHS; fabricado em instalações com capacidade IATF/ISO.

Especificações do produto (tabela)

• Número de pinos: 2 Pin | 3 Pin | 4 Pin | 5 Pin | 2+5 Pin
• Diâmetro dos pinos × número: 3,6 mm | 3,6 mm | 2,7 mm | 2,7 mm | 3,6 + 1,0 mm
• Classificação de corrente: 50A | 50A | 30A | 30A | 50A + 5A
• Tensão nominal: 300V | 300V | 300V | 300V | 300V + 60V
• Tensão de resistência: 2000V | 2000V | 1500V | 1500V | ~1500V
• Bitola do cabo: 1,5 mm²–6 mm² (16–9 AWG) | 1,5 mm²–6 mm² (16–9 AWG) | 1,0 mm²–4 mm² (18–12 AWG) | 1,0 mm²–4 mm² (18–12 AWG) | 1,0 mm²–4 mm² (18–12 AWG)
• Faixa de diâmetro máxima: MAX Φ16,0 mm
• Nível de proteção: IP67
• Modo de conexão: QuickLock (sem ferramentas)
• Classificação de inflamabilidade: UL94‑V0
• Temperatura de operação: -40℃ – 105℃
• Certificação: ISO9001, CE, UL, RoHS

Características / especificações técnicas

• Série / Modelo: MJ24 (variante híbrida 2+5 pinos).
• Contactos de potência: pinos de potência 50A (diâmetro 3,6 mm), dimensionados para 50A na parte de potência.
• Contactos de sinal: pinos de sinal 5A (diâmetro 1,0 mm), dimensionados para 5A na parte de sinal.
• Classificação combinada (2+5 pinos): 50A (potência) + 5A (sinal).
• Tensão nominal: 300V para contactos de potência; 60V adicionais para sinal (indicado como 300V + 60V para a variante híbrida).
• Tensão de resistência: aproximadamente 1500V para a variante 2+5 pinos.
• Compatibilidade de bitola de cabo: tipicamente 1,0 mm²–4 mm² (18–12 AWG) para a variante híbrida.
• Diâmetro máximo do cabo: MAX Φ16,0 mm.
• Proteção de entrada: IP67 (à prova de pó e proteção contra imersão temporária).
• Mecanismo de bloqueio: QuickLock sem ferramentas com clique audível e retenção antivibração.
• Material da carcaça e classificação de inflamabilidade: carcaça retardante de chama UL94‑V0.
• Intervalo de temperatura de operação: -40℃ a +105℃.
• Durabilidade de acoplamento: projetado para um elevado número de ciclos de acoplamento (referência 500+ ciclos para a série).
• Certificações: ISO9001, CE, UL, RoHS (certificações a nível de série).
