Conector híbrido

de dadosde alimentação elétricade cabo a cabo

Visão geral do produto

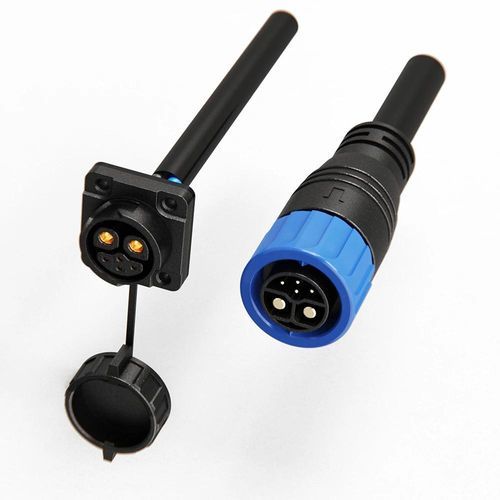

Conector híbrido à prova d'água 50A+5A com travamento por pressão e índice IP67, que combina transmissão de potência e sinal para automação industrial e sistemas de energia. Projetado para simplificar a fiação integrando contatos de potência de alta corrente e contatos de sinal em um único invólucro M23, proporcionando vedação robusta e acoplamento resistente a vibrações.

Principais características

• Design híbrido de alta corrente – Contatos de potência 50A (φ3.6mm) e contatos de sinal 5A (φ1.0mm) em um conector de 6 pinos, simplificando a fiação e economizando espaço em painel.
• Mecanismo de travamento por pressão – Conexão e desconexão rápidas sem ferramentas com design auto-travante, fornecendo conexões seguras e resistentes a vibrações.
• IP67 à prova d'água e poeira – Totalmente selado contra água e poeira para operação confiável em ambientes industriais e externos severos.
• Ampla compatibilidade de cabos – Suporta cabos de 0.3mm²–6mm² (24–9 AWG) com diâmetro máximo φ16mm, flexível para várias instalações.
• Materiais de alto desempenho – Invólucro em plástico de engenharia autoextinguível UL94 V-0 e contatos em liga de cobre com banho de prata para excelente condutividade.
• Certificações globais – Certificado UL, TUV, CE e RoHS.

Especificações do produto (tabela)
Detalhes do produto — Especificação 1 — Especificação 2 — Especificação 3
Número de pinos — 6（2+4） Pinos — 8（2+1+5） Pinos — 15（2+13） Pinos
Diâmetro do pino X número — φ3.6+φ1.0 — φ3.6+φ2.0+φ1.0 — φ2.4+φ1.0
Corrente nominal — 50A+5A — 50A+15A+5A — 20A+5A
Tensão nominal — 300V+60V — 300V+125V+60V — 125V+60V
Tensão de isolamento — 5000V — 3000V — 3000V
Bitola do cabo — 0.3mm²–6mm²(24–9AWG) — 0.3mm²–6mm²(24–9AWG) — 0.3mm²–6mm²(24–9AWG)
Faixa de diâmetro — MAX φ16mm — MAX φ16mm — MAX φ16mm
Nível de proteção — IP67 — IP67 — IP67
Modo de conexão — Push Locking — Push Locking — Push Locking
Nível de combustão — UL94-V0 — UL94-V0 — UL94-V0
Temperatura de operação — -40℃ – 105℃ — -40℃ – 105℃ — -40℃ – 105℃
Certificação — ISO9001, CE, UL, ROHS — ISO9001, CE, UL, ROHS — ISO9001, CE, UL, ROHS

Especificações técnicas

• Série / Modelo: Série M23 (variante híbrida de 6 pinos)
• Configuração de pinos: 6 pinos (2 potência + 4 sinal)
• Tamanho do contato de potência: φ3.6 mm (contatos de potência)
• Tamanho do contato de sinal: φ1.0 mm (contatos de sinal)
• Corrente nominal: 50A (potência) + 5A (sinal)
• Tensão nominal: 300V (potência) + 60V (sinal)
• Tensão de isolamento: 5000V
• Bitola de cabo suportada: 0.3 mm² – 6 mm² (24 – 9 AWG)
• Diâmetro máximo do cabo: φ16 mm
• Proteção: IP67 (à prova d'água e poeira)
• Método de conexão: Travamento por pressão (sem ferramentas, auto-travante)
• Material do invólucro: Plástico técnico autoextinguível UL94 V-0
• Material/acabamento dos contatos: Contatos em liga de cobre com banho de prata
• Temperatura de operação: -40°C a +105°C
• Durabilidade de acoplamento: projetado para >500 ciclos de acoplamento
• Certificações: ISO9001, CE, UL, RoHS, TUV (UL/TUV em nível de fábrica indicado)
