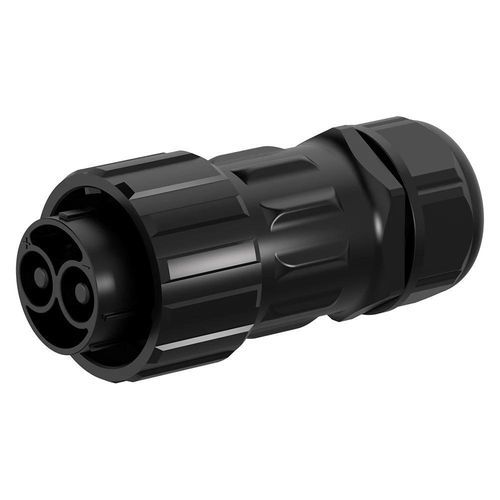

Conector híbrido

combinadode dadosde alimentação elétrica

Descrição curta
Conector híbrido à prova d'água M40 2+4 pinos com fecho baioneta, integrando contactos de potência de 120A e contactos de sinal de 10A numa única unidade compacta, destinado a BMS, armazenamento de energia, VE e integração potência/sinal industrial.

Visão geral do produto

• Potência e sinal híbridos – Pinos de potência 6,0 mm (120A) e pinos de sinal 1,5 mm (10A) integrados para simplificar a fiação e poupar espaço.
• Mecanismo de fecho baioneta – Rotação de um quarto para acoplamento rápido, resistência a vibrações e retenção segura em ambientes exigentes.
• Proteção IP67 – Totalmente vedado contra poeira e imersão temporária; IP68/IP69K disponíveis como opções.
• Concebido para BMS e sistemas híbridos – Otimizado para gestão de baterias, armazenamento energético, interfaces de carregamento VE e aplicações combinadas potência/sinal.
• Certificações globais – Conformidade CE, UL, TUV e RoHS para uso industrial.

Vantagens do produto

• Proteção ambiental fiável – IP67 padrão com opções IP68/IP69K para imersão prolongada ou lavagem em alta pressão.
• Ampla faixa de temperatura – Funcionamento padrão de -40°C a +105°C; variantes para armazenamento de energia até +125°C.
• Invólucro retardante de chama – Plástico de engenharia com classificação UL94 V-0 para resistência ao impacto e segurança.
• Alta durabilidade de encaixe – Projetado para mais de 500 ciclos de encaixe para garantir estabilidade de contacto a longo prazo.

Especificações do produto

• Configurações disponíveis – 2, 3, 4, 5, 2+4 (potência+sinal), 3+9 (potência+sinal).
• Diâmetros dos pinos – Potência: 6,0 mm (120A); Sinal: 1,5 mm (10A); outras dimensões conforme série (8,0 mm, 3,6 mm).
• Corrente & tensão – Até 150A/600V em pinos de potência maiores; configuração 2+4 típica: 120A (potência) + 10A (sinal) a 600V/60V.
• Tensão de resistência – Até 5000V para algumas configurações; 3000V típico para a versão 2+4.
• Secção de cabo – Potência: 4–25 mm² (10–3 AWG) dependendo da configuração; Sinal: 0,3–1,5 mm² (24–16 AWG).
• Proteção & durabilidade – IP67 padrão; invólucro UL94-V0; >500 ciclos de encaixe.

Características técnicas

• Série de modelos: M40
• Configuração (este produto): 2+4 pinos híbrido (potência + sinal)
• Tamanho pino potência: 6,0 mm
• Tamanho pino sinal: 1,5 mm
• Corrente nominal: 120A (potência) + 10A (sinal)
• Tensão nominal: 600V (potência) + 60V (sinal)
• Tensão de resistência: 3000V (típico)
• Secção de cabo suportada: potência 4–25 mm² (10–3 AWG); sinal 0,3–1,5 mm² (24–16 AWG)
• Diâmetro máximo: MAX φ25.0 mm
• Nível de proteção: IP67 (padrão); IP68/IP69K opcional
• Modo de conexão: Fecho baioneta (quarto de volta, anti-vibração)
• Classificação de resistência ao fogo do invólucro: UL94-V0
• Temperatura de operação: -40°C a +105°C (algumas variantes até +125°C)
• Durabilidade de encaixe: ≥500 ciclos
• Aplicações típicas: BMS, armazenamento de energia, carregamento VE, integração potência/sinal industrial
• Certificações: ISO9001, CE, UL, TUV, RoHS
