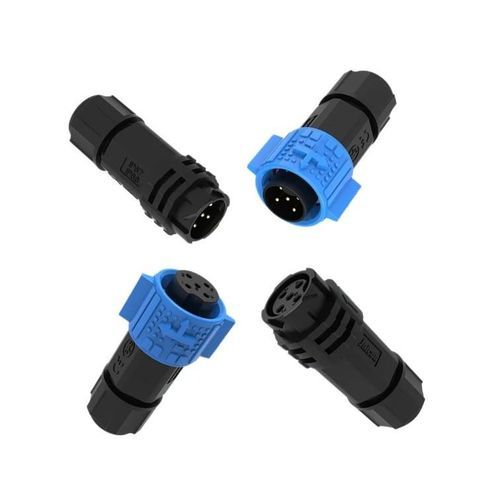

Conector de alimentação elétrica

de cabo a cabocircularcom bloqueio

Visão geral
Conector circular à prova d'água M19 5 pinos, 15A, com travamento por pressão (push‑lock) e grau de proteção IP67, projetado para sistemas de alimentação industriais, aplicações externas e marítimas.

Principais características

• Potência 15A multipino: contatos em liga de cobre Φ2,0mm fornecem 15A/300V na configuração de 5 pinos.
• Mecanismo de travamento por pressão: conexão/desconexão rápida sem ferramentas com trava antivibração.
• IP67: invólucro totalmente selado contra poeira e imersão temporária, adequado para ambientes externos e marítimos.
• Flexibilidade de cabo: suporta 0,5mm²–1,5mm² (20–16 AWG).
• Certificações globais: ISO9001, CE, UL, TUV e RoHS na linha de produtos.

Especificações (tabela de variantes)
Product Details | 2 Pin | 3 Pin | 4 Pin | 5 Pin | 3+5 Pin | 9 Pin
Pin number | 2 Pin | 3 Pin | 4 Pin | 5 Pin | 3+5 Pin | 9 Pin
Pin diameter X number | 2.4mm | 2.4mm | 2.0mm | 2.0+0.8mm | 2.0+0.8mm | 1.0mm
Current rating | 20A | 20A | 15A | 15A+5A | 15A+5A | 5A
Voltage rating | 300V | 300V | 300V | 300V+60V | 300V+60V | 60V
Withstanding voltage | 1500V | 1500V | 1000V | 1000V | 1000V | 500V
Cable Gauge | 1.5mm²~2.5mm² (16~12 AWG) | 1.5mm²~2.5mm² (16~12 AWG) | 1.5mm²~2.5mm² (16~12 AWG) | 0.5mm²~1.5mm² (20~16 AWG) | 0.5mm²~1.5mm² (20~16 AWG) | 0.3mm²~0.5mm² (24+20 AWG)
Diameter Range | φ 4.5–φ11mm | φ 4.5–φ11mm | φ 4.5–φ11mm | φ 4.5–φ11mm | φ 4.5–φ11mm | φ 4.5–φ11mm
Protection Level | IP67 | IP67 | IP67 | IP67 | IP67 | IP67
Connecting mode | Push Locking | Push Locking | Push Locking | Push Locking | Push Locking | Push Locking
Prevent the combustion level | UL94‑V0 | UL94‑V0 | UL94‑V0 | UL94‑V0 | UL94‑V0 | UL94‑V0
Operating temperature | -40°C – 105°C | -40°C – 105°C | -40°C – 105°C | -40°C – 105°C | -40°C – 105°C | -40°C – 105°C
Certification | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS

Detalhes do produto
O modelo M19 5 pinos utiliza contatos de potência em liga de cobre Φ2,0mm que fornecem 15A, complementados por contatos de sinal menores nas variantes híbridas. Design com travamento por pressão e proteção antivibração para retenção fiável. Carcaça totalmente selada IP67, classificação UL94‑V0 e ampla faixa de temperatura de operação (-40°C a 105°C). Certificado ISO9001, CE, UL, TUV e RoHS.

Especificações técnicas

• Modelo / Série: M19
• Tipo de contato e tamanho: contatos de potência Φ2,0mm em liga de cobre; contatos de sinal 0,8mm quando aplicável
• Corrente nominal: 15A (potência) e 5A (sinal) — 15A+5A para a variante híbrida 5 pinos
• Tensão nominal: 300V (potência) + 60V (sinal) para a configuração híbrida 5 pinos
• Tensão de isolamento: 1000V
• Seção de cabo suportada: 0,5mm²–1,5mm² (20–16 AWG)
• Diâmetro externo do cabo: φ 4.5 – φ 11 mm
• Proteção / Entrada: IP67 (à prova de pó e imersão temporária)
• Modo de conexão: travamento por pressão (sem ferramentas, antivibração)
• Temperatura de operação: -40°C a 105°C
• Classificação de inflamabilidade da carcaça: UL94‑V0
• Ciclos típicos de acoplamento: >500 ciclos
• Certificações: ISO9001, CE, UL, TUV, RoHS
