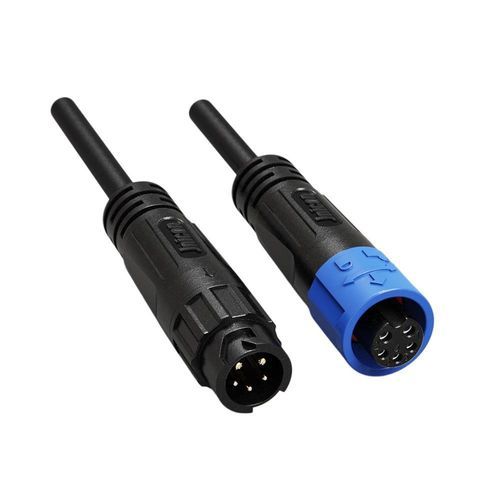

Conector híbrido

sobreinjetadopush-to-lockM12

Visão geral do produto
Conector híbrido 7A+2A com travamento por pressão, moldado com cabo, combinando potência e sinal em uma carcaça M12 para sensores e sistemas de controlo.

Principais benefícios

• Híbrido potência & sinal – 2 pinos de potência (7A/125V, Φ1,2mm) e 3 pinos de sinal (2A/60V, Φ1,0mm) num único conector M12 para simplificar a fiação de redes de sensores e sistemas de controlo.
• Mecanismo de travamento por pressão – Ligação e desligação rápidas sem ferramentas para instalação célere.
• IP67 estanque – Moldado com cabo para proteção contra água e poeira, eliminando pontos de entrada.
• Solução pronta a usar – Conjunto de cabo moldado elimina terminações em campo, assegurando ligações consistentes e fiáveis.
• Design compacto M12 – Configuração de 5 pinos economizadora de espaço, ideal para redes de sensores e sistemas fieldbus.
• Certificações globais – UL, TUV, CE e RoHS; fabricado segundo processos ISO9001.

Observações adicionais
O conjunto moldado reduz erros de fiação em campo e ruído de sinal ao integrar linhas de alimentação e dados numa carcaça M12 selada. O acoplamento com travamento por pressão permite manutenção e substituição rápidas sem ferramentas especiais.

Características técnicas

• Tipo de modelo: M12 híbrido 2+3 pinos (potência + sinal)
• Número de pinos: 5 pinos (2 potência + 3 sinal)
• Diâmetro dos pinos x número: 1,2mm (potência) + 1,0mm (sinal)
• Corrente nominal: 7A (pinos de potência) + 2A (pinos de sinal)
• Tensão nominal: 125V (potência) + 60V (sinal)
• Tensão de isolamento: 1000V (para configuração híbrida de 5 pinos)
• Secção de cabo suportada: 0,3mm²–1,0mm² (24–18 AWG)
• Faixa de diâmetro (capa): MAX φ8,5mm
• Nível de proteção: IP67 (cabo moldado, estanque e à prova de pó)
• Modo de ligação: Travamento por pressão (sem ferramentas)
• Inflamabilidade: UL94-V0
• Temperatura de funcionamento: -40°C – 105°C
• Certificações: ISO9001, CE, UL, RoHS (TUV também referenciado)
