Conector híbrido

de dadosde alimentação elétricade cabo a cabo

Visão geral do produto

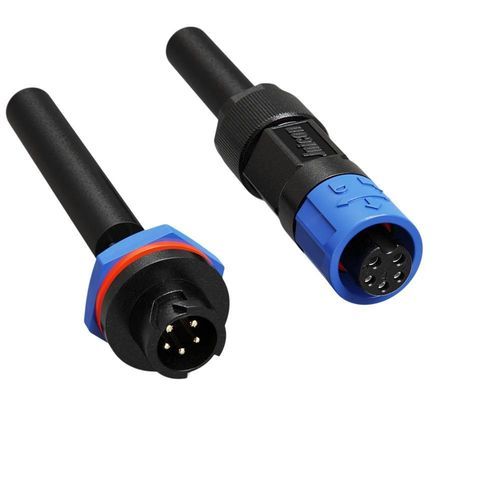

Conector circular M12 híbrido à prova d'água 7A+2A com trava por pressão que combina dois pinos de alimentação e três pinos de sinal num invólucro compacto. Projetado para simplificar a fiação e fornecer transmissão confiável de energia e sinal para medidores inteligentes, controle de acesso e dispositivos IoT.

Principais características

• Híbrido potência & sinal – 2 pinos de alimentação (7A/125V, Φ1,2mm) e 3 pinos de sinal (2A/60V, Φ1,0mm) integrados em um único conector para reduzir a quantidade de cabos e facilitar a instalação.
• Pronto para dispositivos inteligentes – Indicada para medidores inteligentes, fechaduras inteligentes, iluminação inteligente, nós de sensores IoT e equipamentos que exigem linhas combinadas de alimentação e controle.
• Mecanismo de trava por pressão – Acoplamento sem ferramentas com retenção segura para instalação e manutenção rápidas em campo.
• IP67 à prova d'água e poeira – Selado contra poeira e imersão temporária; índices IP superiores (ex.: IP69K) disponíveis sob pedido para ambientes de lavagem.
• Design compacto M12 – Formato padrão M12 para invólucros com espaço reduzido.
• Confiabilidade comprovada – Invólucro retardante de chama UL94 V-0, contatos em liga de cobre, ampla faixa de temperatura de operação (-40°C a 105°C) e durabilidade para mais de 500 ciclos de acoplamento.
• Certificações globais – Fabricado em instalações certificadas ISO9001 e conforme CE, UL e RoHS.

Aplicações

• Medidores inteligentes e medição de energia
• Fechaduras inteligentes e sistemas de controle de acesso
• Iluminação inteligente e instalações LED externas
• Nós de sensores IoT e dispositivos de monitoramento ambiental
• Sensores e atuadores para automação industrial

Tabela do produto – Valores para a configuração 2+3 (híbrida 5 pinos)
Número de pinos: 5 pinos
Diâmetro dos pinos X número: 1,2+1,0mm
Corrente nominal: 7A+2A
Tensão nominal: 125V+60V
Tensão de resistência: 1000V
Seção do cabo: 0,3mm²-1,0mm² (24-18AWG)
Faixa de diâmetro: MAX φ8.5mm
Nível de proteção: IP67
Modo de conexão: Trava por pressão
Nível de resistência à combustão: UL94-V0
Temperatura de operação: -40℃ – 105℃
Certificação: ISO9001, CE, UL, ROHS

Notas técnicas adicionais

• Invólucro: Plástico técnico retardante de chama UL94 V-0 para segurança elétrica.
• Contatos: Contatos em liga de cobre projetados para condutividade estável e longa vida útil.
• Durabilidade de acoplamento: Validado para mais de 500 ciclos para suportar conexões repetidas em campo.
• Recursos personalizados: IP69K e variantes de vedação de cabo disponíveis para ambientes exigentes ou lavagem (sob encomenda).

Características / Especificações técnicas

• Série: M12
• Designação: 2+3 pinos híbrido (potência + sinal)
• Corrente: Pinos de potência 7A / Pinos de sinal 2A
• Tensão nominal: Potência 125V / Sinal 60V
• Proteção contra entrada: IP67 (padrão)
• Material do invólucro: Plástico técnico, UL94 V-0
• Material dos contatos: Liga de cobre
• Faixa de temperatura: -40℃ a 105℃
• Cabo admissível: 0,3mm² a 1,0mm² (24-18 AWG)
• Durabilidade de acoplamento: 500+ ciclos
• Normas e certificações: ISO9001, CE, UL, RoHS
